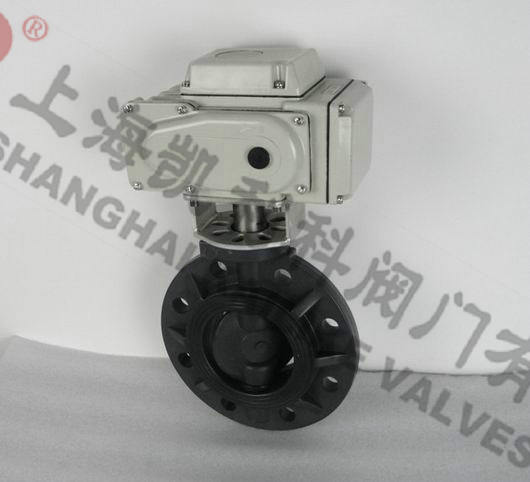

D971X-10S电动塑料蝶阀

产品名称：	电动塑料蝶阀	产品型号：	D971X-10S
公称通径：	DN40～DN300	阀座密封：	橡胶密封或者四氟密封
公称压力：	0.6Mpa～1.6MPa	连接方式：	对夹式
适用温度：	-25ºC～+135ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	PVC、UPVC、CPVC、PPR、ABS、PVDF	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	强酸、碱、腐蚀性液体	生产厂家：	上海凯利科阀门有限公司

产品说明

D971X-10S电动塑料蝶阀采用一体式精小型电动执行器与塑料蝶阀组成，电动执行机构无须配伺服放大器，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点外型结构紧凑美观 本体重量轻容易安装 耐腐蚀性强，应用范围广材质卫生无毒 耐磨损、容易拆卸，维护简单易行。适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能优异，延长使用寿命。转动灵活、使用方便。泄漏点少，强度高，装拆方便。含硬颗粒液体容易使球表面划伤。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件组装成型，耐腐蚀性能优良。

电动执行器

1、壳体：壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2、电机：全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、手动结构：手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
4、指示器：指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5、干燥器：用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、密封：密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
7、限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
8、自锁：精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
9、防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。
10、安装：底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
11、线路：控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

技术参数

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂
配用执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
阀结构	A型
阀板形式	蝶形（垂直板式）
执行机构型号	CHR、381R、HQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
	环境温度：-25～+70℃、环境湿度：≤95%
流量特性	线性
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

性能规范

公称通径DN	50～300（mm）
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6

外形结构图

外形连接尺寸

通径（mm）	英寸″	尺寸（mm）
		L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23




声明：【D971X-10S电动塑料蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D971X-10S电动塑料蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
