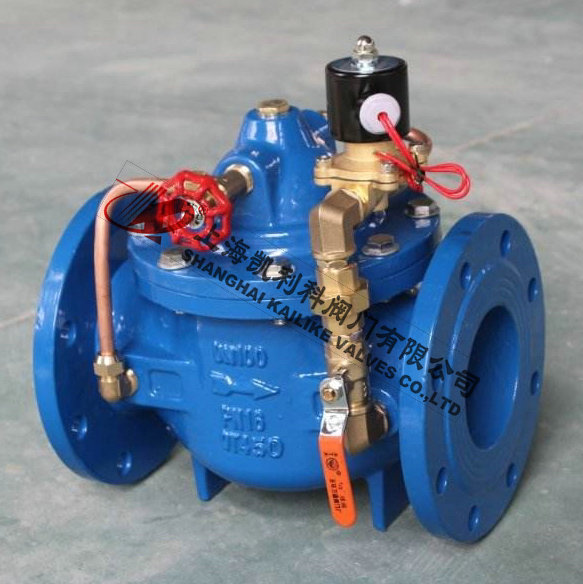

600X水力电动控制阀
600X水力电动控制阀是一种以电磁阀为导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启或关闭管路系统，实现远程操作。并可取代闸阀和蝶阀用于大型的电动操作系统。
|
产品名称： |
水力电动控制阀 |
产品型号： |
600X |
|
公称通径： |
DN20～DN400 |
结构形式： |
膜片压板 |
|
工作压力： |
1.0MPa～1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
功能作用： |
电动控制开关 |
|
阀体材质： |
铸铁、铸钢、不锈钢、黄铜 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
600X水力电动控制阀是一种以电磁阀为导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启或关闭管路系统，实现远程操作。并可取代闸阀和蝶阀用于大型的电动操作系统。阀门关闭速度可调，平稳而不会产生压力波动。该阀门体积小，重量轻，维修简单，使用方便，安全可靠。电磁阀可选交流电220V，或自流电24V，可根据各种场合选用常开或常闭型均可。
工作原理
600X水力电动控制阀当阀门从进口端给水时，水流经过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀打开，球阀流出。球阀开度大于针阀开度，主阀控制室压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室水不能流出，控制室生压，推动膜片关闭主阀。
技术参数
|
公称压力Mpa |
壳体实验压力Mpa |
密封实验压力Mpa |
适用介质 |
适用温度 |
|
1.0 |
1.5 |
1.1 |
水 |
0~80℃ |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
主要零件
|
零件名称 |
材质 |
|
阀体，阀盖 |
铸铁，铸钢，球墨铸铁 |
|
阀座 |
青铜，不锈钢 |
|
阀瓣 |
碳钢，不锈钢，丁晴橡胶 |
|
阀杆 |
青铜，不锈钢 |
|
膜片压板 |
铸钢，不休钢 |
|
弹簧 |
不锈钢 |
外形结构图
主要外形尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
150 |
160 |
180 |
200 |
210 |
245 |
265 |
290 |
330 |
355 |
505 |
555 |
610 |
650 |
|
H |
269 |
269 |
269 |
300 |
300 |
288 |
310 |
340 |
380 |
410 |
440 |
460 |
480 |
516 |
|
H1 |
342 |
342 |
342 |
395 |
395 |
385 |
420 |
500 |
540 |
575 |
665 |
720 |
750 |
830 |
安装示意图
声明：【600X水力电动控制阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的600X水力电动控制阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
