H42X不锈钢法兰底阀

您的位置:阀门 - 底阀 - H42X不锈钢法兰底阀 更新时间:2024-09-20 02:09:19
H42X不锈钢法兰底阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H42X不锈钢法兰底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多...

    • 产品描述
    • 在线询价
    • 技术咨询

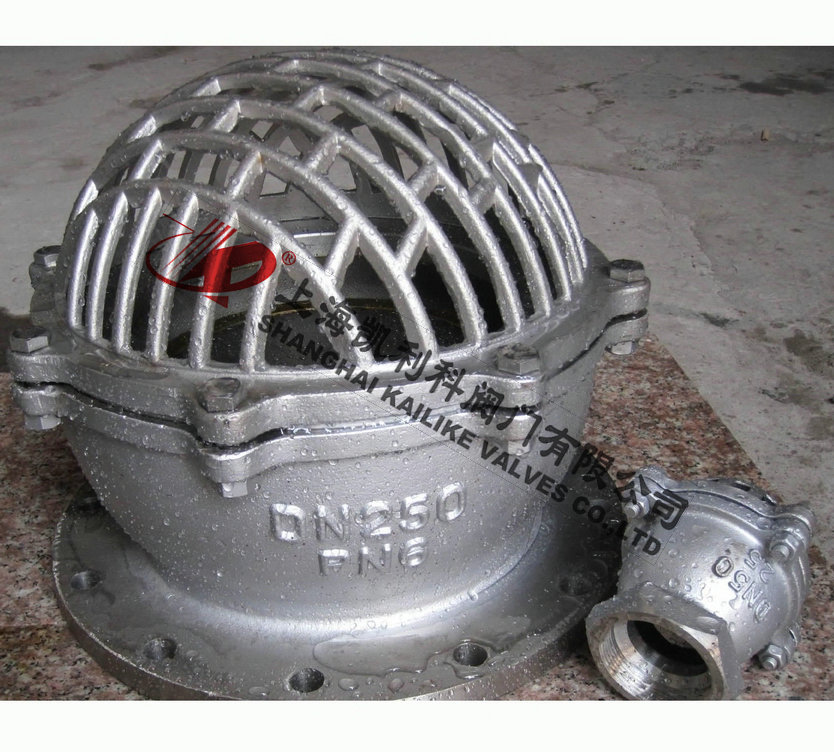

    H42X不锈钢法兰底阀H42X不锈钢法兰底阀

    H42X不锈钢法兰底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,连接方式有法兰连接和螺纹连接。主要由阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为2.5公斤。

    产品名称: 不锈钢法兰底阀 产品型号: H42X
    公称通径: DN50~DN600 结构作用: 防止倒流
    工作压力: 0.25MPa 连接方式: 法兰、内螺纹
    适用温度: -29ºC~+80ºC 驱动方式: 自动
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H42X不锈钢法兰底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,连接方式有法兰连接和螺纹连接。主要由阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为2.5公斤。

    结构原理

    H42X不锈钢法兰底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

    性能规范

    适用介质:水、油、及非腐蚀性介质
    适用温度:≤80 ℃
    主要密封材料:灰铸铁、丁腈橡胶
    执行标准:Q/12 NJ3583-2001
    试验标准:GB/T13927-1992

    零件材料

    零件名称 材料
    阀体、阀盖、阀瓣 灰铸铁、铸钢、不锈钢
    密封圈 橡胶
    垫片 石棉板

    外形结构图

    主要外形尺寸

    型号 公称通径DN(mm) 尺寸(mm) 重量(kg)
    D D1 D2 b-f Z-Φd D0 h0 H
    H42X-2.5 50 140 110 90 16-3 4-14 135 17 142 4
    65 160 130 110 16-3 4-14 168 25 180 6.5
    80 185 150 125 18-3 4-18 198 32 197 8.5
    100 205 170 145 18-3 4-18 247 40 230 143.5
    125 235 2500 175 20-3 8-18 272 43 270 18
    150 260 225 200 20-3 8-18 315 38 297 24
    200 315 280 255 22-3 8-18 405 65 382 38
    250 370 335 310 24-3 12-18 465 84 460 64
    300 435 395 262 24-4 12-23 510 90 530 98


    声明:【H42X不锈钢法兰底阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H42X不锈钢法兰底阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
