JM742X隔膜式池底排泥阀

您的位置:阀门 - 排泥阀 - JM742X隔膜式池底排泥阀 更新时间:2024-03-27 09:03:33

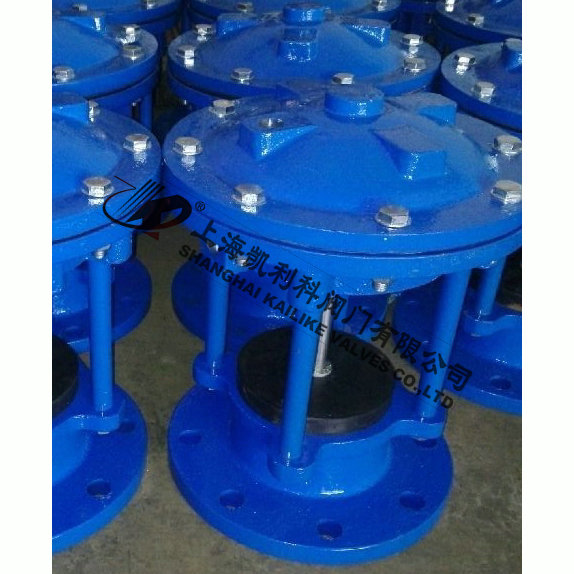

JM742X隔膜式池底排泥阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:JM742X隔膜式池底排泥阀用于自来水公司或污水厂的各类水池的底部,通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作...

    • 产品描述
    • 在线询价
    • 技术咨询
    JM742X隔膜式池底排泥阀JM742X隔膜式池底排泥阀

    JM742X隔膜式池底排泥阀用于自来水公司或污水厂的各类水池的底部,通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。

    产品名称: 隔膜式池底排泥阀 产品型号: JM742X
    公称通径: DN100~DN400 功能作用: 池底排泥
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 驱动方式: 液动、气动
    阀体材质: 铸铁、铸钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    JM742X隔膜式池底排泥阀用于自来水公司或污水厂的各类水池的底部,通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。

    工作原理

    JM742X隔膜式池底排泥阀由阀体,上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放。当二位四通换向阀处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。反应迅速,关闭准确 ,密封性强、开关性能好,检修方便,使用寿命可达五年以上。

    技术参数

    1. 工作压力:1.0Mpa
    2. 介质:水
    3.使用温度:常温
    4.隔膜室工作压力:0.3-1.0
    5.隔膜室工作液:气、清水

    零部件材料

    零件名称 阀体 隔膜上腔 隔膜下腔 阀板 阀杆 拼帽 隔膜片
    材料 HT200 HT200 HT200 HT200 不锈钢 A3钢 耐磨丁晴橡胶和尼龙

    外形结构图



    主要外形尺寸

    法兰连接尺寸
    按JB78
    DN 100 150 200 250 300 350 400
    H 260 375 250 525 585 600 680

    安装示意图


    声明:【JM742X隔膜式池底排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的JM742X隔膜式池底排泥阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
