JM744X,JM644X隔膜式快开排泥阀

您的位置:阀门 - 排泥阀 - JM744X,JM644X隔膜式快开排泥阀 更新时间:2024-03-27 09:03:32

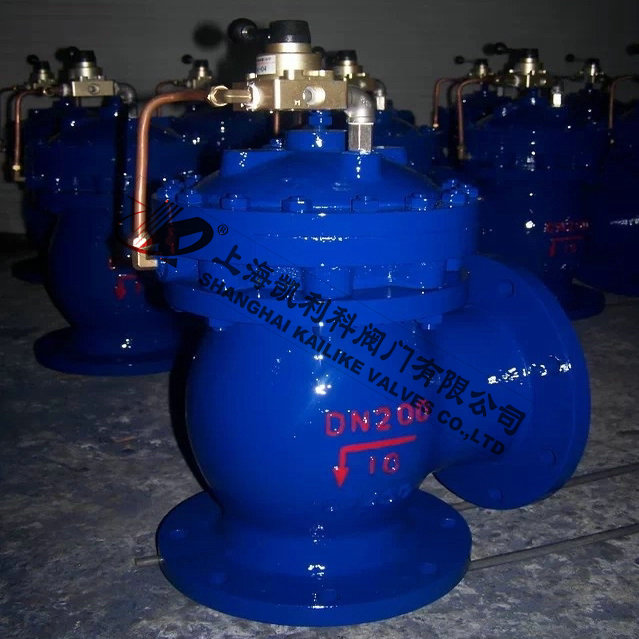

JM744X,JM644X隔膜式快开排泥阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:JM744X、JM644X隔膜式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的...

    • 产品描述
    • 在线询价
    • 技术咨询
    JM744X,JM644X隔膜式快开排泥阀JM744X,JM644X隔膜式快开排泥阀

    JM744X、JM644X隔膜式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的底壁外,用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。

    产品名称: 隔膜式快开排泥阀 产品型号: JM744X、JM644X
    公称通径: DN80~DN300 功能作用: 排泥
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 驱动方式: 液动、气动
    阀体材质: 铸铁、铸钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    JM744X、JM644X隔膜式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的底壁外,用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。

    结构特点

    1、采用全衬胶阀板,密封效果好,无泄漏。经久耐用,使用寿命长。
    2、在双室隔膜的膜片压板装1个节流装置,承启关闭、打开的作用。
    3、采用双室隔膜传动机构,阀门开启平稳快捷,比活塞式阀门具有以下优点:
    a、无运动磨损,不会因杂质而产生漏水;
    b、对泥沙淤积不敏感;
    c、不需要润滑,无机械磨损,无定期更换的橡胶制品,使用寿命长;
    4、驱动介质压力水可直接采用自来水或本水池上部清水,(压力≥0.05MPa)操作方便。
    5、自动化程度高,可实现远距离自动控制和集中控制。

    技术参数

    公称压力:0.6MPa-1.6MPa
    公称通径:50~400mm
    适用介质:水、污水
    驱动介质:清水、气
    适用温度:0~80℃
    法兰标准:GB/T l 7241 6 GB/T 911 3
    试验标准:GB/T l 3927 APl 598

    零部件材料

    零件名称    阀体、阀盖   膜片压板、阀盘   阀杆     膜片
    材 料   铸铁、球铁、碳钢    球铁、青铜 不锈钢 尼龙强化橡胶

    外形结构图



    主要外形尺寸

    公称通径 连接尺寸 进液接管(G)
    D D1 Φ L H1 H Z-Φ
    80 195 160 210 135 115 330 4-18 1/2"
    100 215 180 240 145 125 360 4-18 1/2"
    150 280 240 315 185 155 450 8-23 1/2"
    200 335 295 400 220 185 545 8-23 1/2"
    250 390 350 460 250 215 610 12-23 1/2"
    300 440 400 555 280 240 680 12-23 1/2"

    安装示意图



    声明:【JM744X,JM644X隔膜式快开排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的JM744X,JM644X隔膜式快开排泥阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
