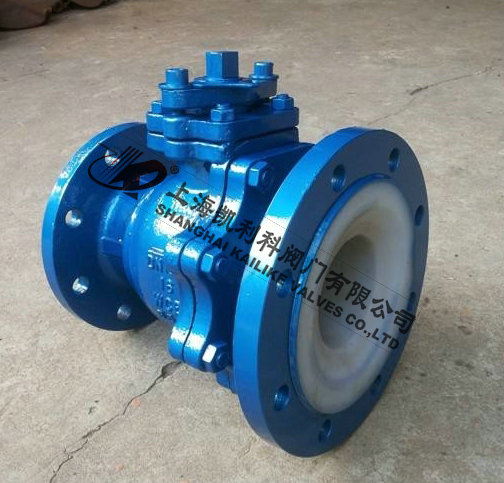

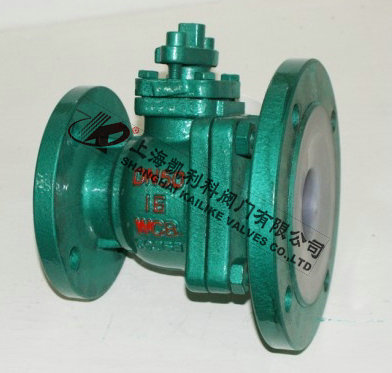

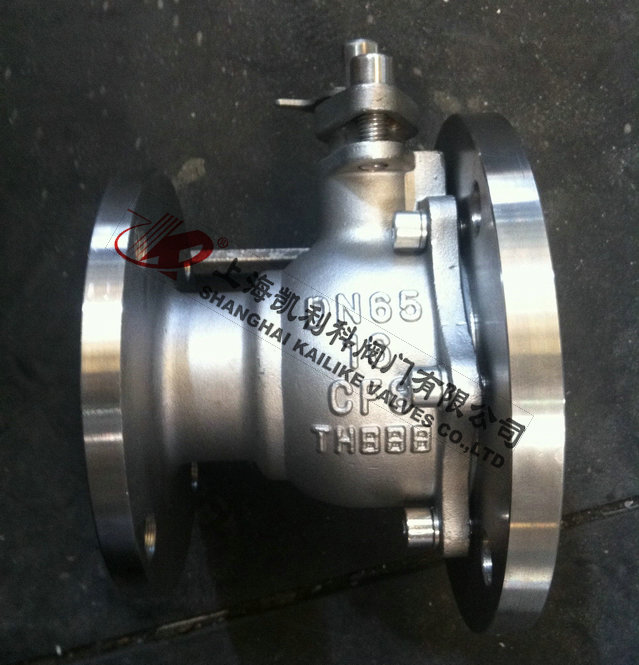

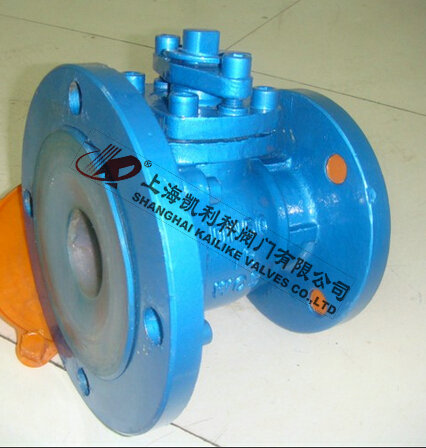

FQ41F46衬氟放料球阀
FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
|
产品名称： |
衬氟放料球阀 |
产品型号： |
FQ41F46 |
|
公称通径： |
DN25～DN200 |
结构形式： |
球形 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+180ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、液体、颗粒状颗粒等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品特点
1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护；
3、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
4、.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作；
5、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
6、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；
7、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性；
衬里材料
|
聚三氟乙烯 PCTEF (F3) |
适用介质：各种有机溶剂，无机腐蚀液(氧化性酸类) 使用温度：-195~120特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些 |
|
聚全氟乙烯FEP (F46) |
适用介质：任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。使用温度： -85~150特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性 高，有极好的耐候性和辐射性。 |
|
聚烯烃PO |
适用介质：各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。 |
|
聚偏氯乙烯 PVDF(F2) |
使用介质：耐大多数化学药品和溶剂，使用温度：-70~100特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。 |
|
聚四氯乙烯 PTFE(F4) |
使用介质：强酸，强碱，强氧化剂等。使用温度：-200~180特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。 |
|
聚氯乙烯: 硬质)PVC |
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。使用温度：0-55特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。 |
|
聚丙烯： RPP |
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。使用温度：-14~80特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。 |
外形结构图
主要外形尺寸
|
公称通径 |
PN1.6(MPa) 主要外形尺寸和连接尺寸 (mm) |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
|
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
声明：【FQ41F46衬氟放料球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的FQ41F46衬氟放料球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
