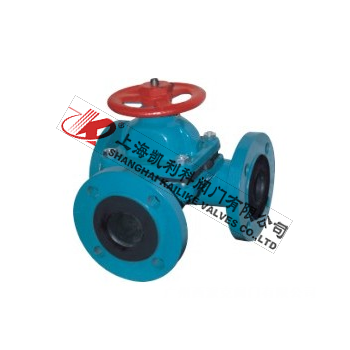

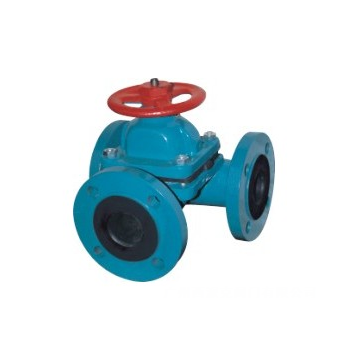

G49J三通衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温
| 产品名称： | 三通衬胶隔膜阀 | 产品型号： | G49J |
| 公称通径： | DN25～DN80 | 结构形式： | 三通 |
| 公称压力： | 0.6MPa～1.0MPa～1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+180ºC | 驱动方式： | 手动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油品、蒸汽、液体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 手动 | G41J(堰式) | 三通 | G49J（三通） |
| G41F5(堰式) | G49JF5（三通） | ||
| G45J(直流式) | G649JF5（气动） | ||
| G45F5(直流式) | G649JF5（气动） | ||
| 电动 | G9B49J(防爆式) | 电动 | G949J(普通型) |
| G9B49F5(防爆式) | G949F5(普通型) |
| 遵循规范 | STANDARD |
| 设计与制造 | GB12239 |
| 结构长度 | GB1221/JB1688 |
| 法兰尺寸 | JB78/JB79(GB HG SH) |
| 压力试验 | GB/T13927 |
| 标签 | GB12220 |
| 供货 | GB/T12252 |
|

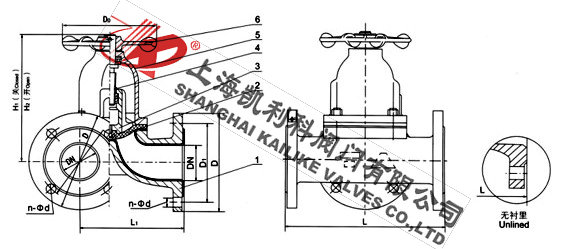

DN mm |
公称压力 MPa |
工作压力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
质量 |
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
声明：【G49J三通衬胶隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的G49J三通衬胶隔膜阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
