CS47H,CS17H双金属片蒸汽疏水阀

您的位置:阀门 - 疏水阀 - CS47H,CS17H双金属片蒸汽疏水阀 更新时间:2024-09-20 02:09:36
CS47H,CS17H双金属片蒸汽疏水阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:CS47H、CS17H双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,...

    • 产品描述
    • 在线询价
    • 技术咨询
    CS47H,CS17H双金属片蒸汽疏水阀CS47H,CS17H双金属片蒸汽疏水阀

    CS47H、CS17H双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线,能自动排除凝结水的排放温度,节能效果好。

    产品名称: 双金属片蒸汽疏水阀 产品型号: CS47H、CS17H
    公称通径: DN15~DN100 结构形式: 可调式双金属片
    公称压力: 1.6MPa 连接方式: 法兰、螺纹
    适用温度: -29ºC~+425ºC 驱动方式: 自动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    CS47H、CS17H双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线,能自动排除凝结水的排放温度,节能效果好。热敏感元件采用进口材料,灵敏度高坚固耐用。阀前始终备凝结水,形成水封,无新鲜蒸汽泄漏。排气性能好,抗水击,并可任意角度安装。

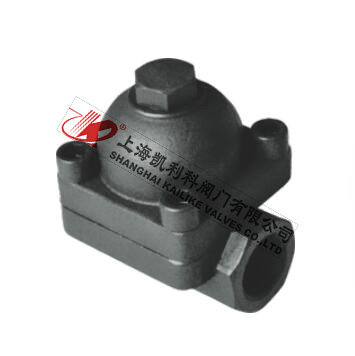

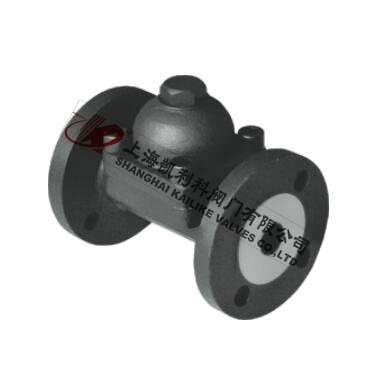

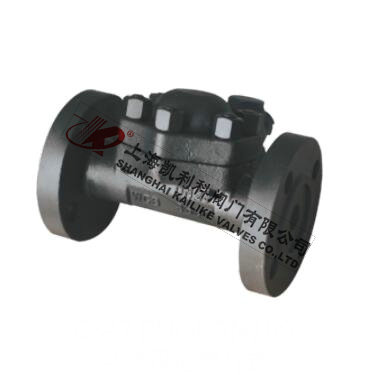

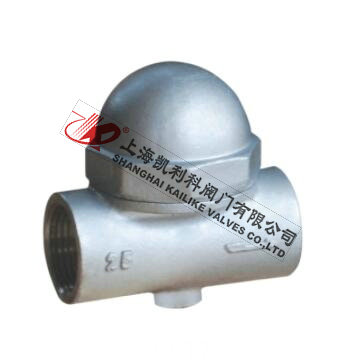

    产品图

    排量图



    结构分析图



    主要零部件

    序号 名称 材料
    1 阀体 A105
    2 石墨封圈 304+石墨
    3 滤网 304
    4 平垫 H62
    5 内六角圆柱头螺钉 304
    6 双金属片 ---
    7 并冒 304
    8 止动片 304
    9 304
    10 垫圈 H62
    11 顶螺 Q235
    12 阀盖 A105
    13 密封座 2Cr13
    14 螺杆+弹子 2Cr13

    外形结构图



    主要外形尺寸

    型号 口径DN L H h W
    CS47H 15 100 102 20 80
    20 100 102 20 80
    25 110 110 23 85
    32 160 123 32 91
    40 160 123 32 91
    50 170 135 38 94

    主要外形尺寸

    型号 口径DN L H h W
    CS47H 15 150 102 20 80
    20 150 102 20 80
    25 160 110 23 85
    32 230 125 32 91
    40 230 125 32 91
    50 230 135 38 94


    声明:【CS47H,CS17H双金属片蒸汽疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的CS47H,CS17H双金属片蒸汽疏水阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
