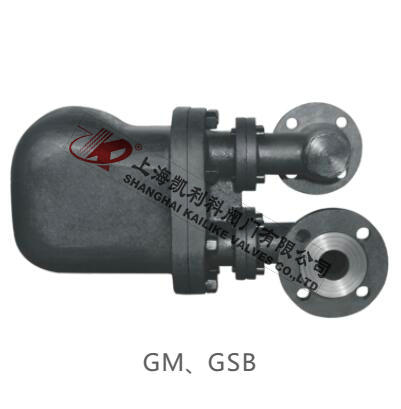

GM,GSB杠杆浮球式蒸汽疏水阀

产品名称：	杠杆浮球式蒸汽疏水阀	产品型号：	GM、GSB
公称通径：	DN25～DN100	结构形式：	杠杆式
公称压力：	1.6MPa～2.5MPa～4.0MPa	连接方式：	法兰、内螺纹、承插焊
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	上海凯利科阀门有限公司

产品说明

GM、GSB杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。

产品特点

1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。

工作原理

       该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

排量图


注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
        2、压差是指疏水阀的入口端与出口端的压力差

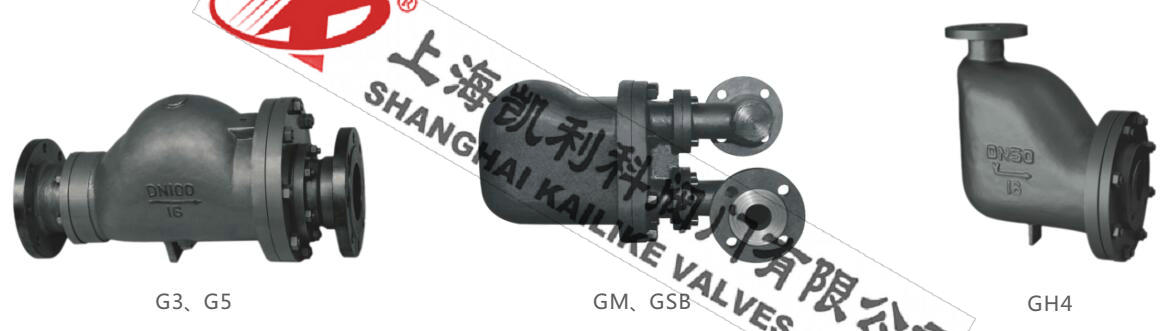

产品示意图



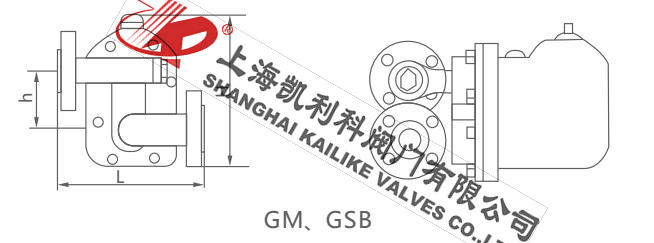

外形结构图



主要外形尺寸

型号	口径DN	L	H	h
GM2/ GSB2-10/20	25-40	200	230	83
GM2/ GSB2-10/20	50	210	230	83
GM4/ GSB4-10/20	32-50	200	310	105
GM6/ GSB6-10/20	40-80	270	345	130
GM8/ GSB8-10/20	80-100	350	482	174



声明：【GM,GSB杠杆浮球式蒸汽疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GM,GSB杠杆浮球式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
