Q41H高温硬密封球阀

您的位置:阀门 - 球阀 - Q41H高温硬密封球阀 更新时间:2024-03-27 09:03:29
Q41H高温硬密封球阀
  • 质量安全:压力、材质、密封等全方位检测确保质量过关!
  • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
  • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
    导读:Q41H高温硬密封球阀采用新型密封材料为阀座具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等...

  • 产品描述
  • 在线询价
  • 技术咨询

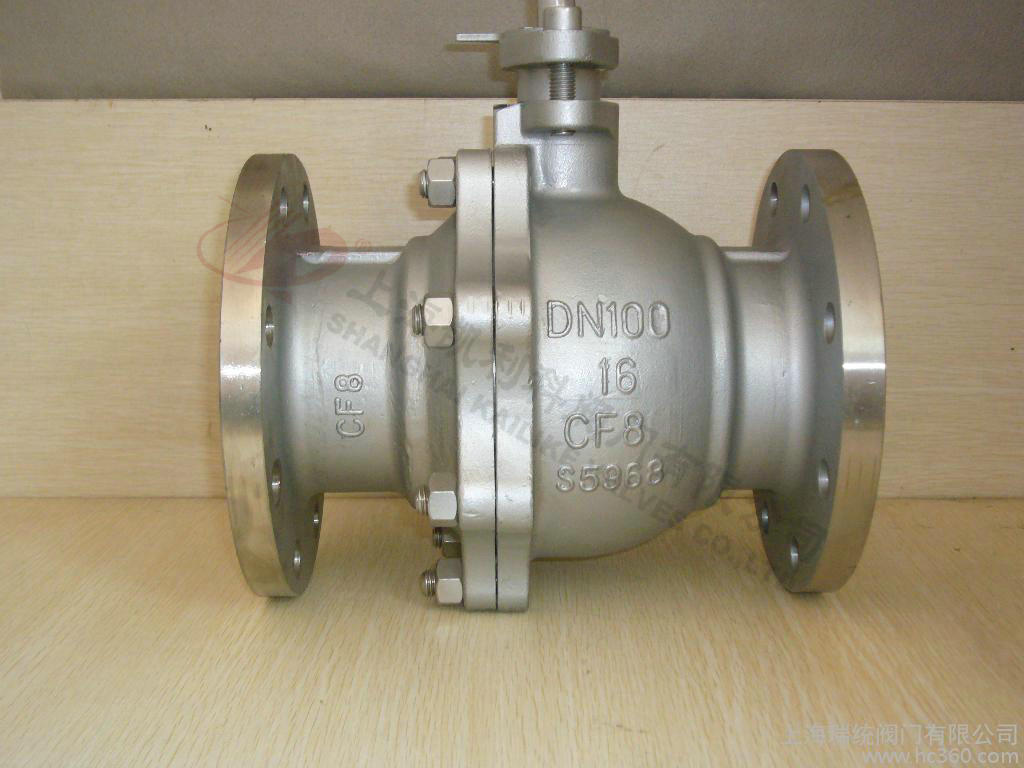

Q41H高温硬密封球阀Q41H高温硬密封球阀

Q41H高温硬密封球阀采用新型密封材料为阀座具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,广泛用于石油、冶金、化工、橡胶、造纸、制药等行业,适用介质:水、蒸汽、导热油、气体等,使用温度:≤550℃。

产品名称: 高温硬密封球阀 产品型号: Q41H
公称通径: DN15~DN300 结构形式: 球形
公称压力: 1.6Mpa~6.4Mpa 连接方式: 内螺纹、外螺纹、法兰、对夹、焊接、卡套
适用温度: ≤550ºC 驱动方式: 手动
阀体材质: 铸钢、碳钢、锻钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

应用特点

Q41H高温硬密封球阀采用新型密封材料为阀座具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,广泛用于石油、冶金、化工、橡胶、造纸、制药等行业,适用介质:水、蒸汽、导热油、气体等,使用温度:≤550℃。主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
4、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

主要性能规范 Capability Criterion

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure 1.6 2.5 4.0
强度试验
Shell Test
2.4 3.8 6.0
水密封试验
Water Seal Test
1.8 2.8 4.4
气密封试验
Air Seal Test
0.4-0.7

主要零件材料 Materials Of main Parts

阀体
Body
  ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体阀杆
Ball Stem
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀座
Seat
-29℃~300℃(对位聚笨 PPL)
-29℃~550℃(金属)
垫片
Shim
不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat
不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度
Temperature
-29℃~300℃(对位聚笨 PPL)
-29℃~550℃(金属硬密封)
介质
Medium
水蒸汽油品气体
Water steam
Oil goods
硝酸类 Nitric Acid 强氧化介质
strongey oxidable medium
醋酸类 Acetic Acid 尿素类Urea

结构图

主要外型尺寸 Main outer Size

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF
Q41H
Q41PPL
16C
16P
16R
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰
RF
Q41H
Q41PPL
25
25P
25R
20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200

规格主要尺寸 Size Main Dimensions

4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法兰
MFM
Q41H
Q41PPL
40
40P
40R
15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法兰
MFM
Q41H
Q41PPL
64
64P
64R
20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500


声明:【Q41H高温硬密封球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q41H高温硬密封球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
