WA42Y波纹管平衡式安全阀

您的位置：阀门 - 安全阀 - WA42Y波纹管平衡式安全阀 更新时间：2024-04-15 10:04:08
WA42Y波纹管平衡式安全阀
    • 质量安全：压力、材质、密封等全方位检测确保质量过关！
    • 价格比较：在相同品质的情况下，厂里直销，更具有优势！
    • 交货快捷：常规产品现货供应，生产加工销售一条龙服务！
      导读：WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。广泛应用于石油、...

    • 产品描述
    • 在线询价
    • 技术咨询

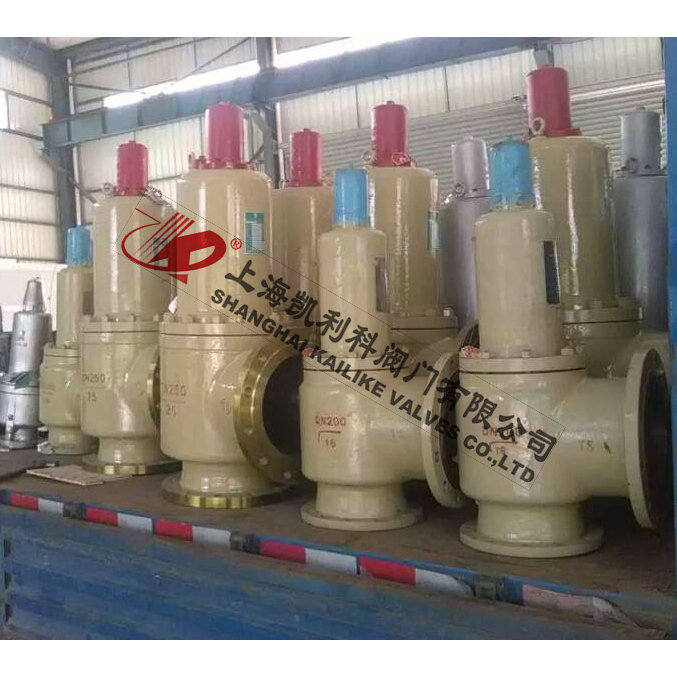

    WA42Y波纹管平衡式安全阀WA42Y波纹管平衡式安全阀

    WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。广泛应用于石油、化工、电站等行业。

    产品名称： 波纹管平衡式安全阀 产品型号： WA42Y
    公称通径： DN15～DN200 结构形式： 波纹管式
    公称压力： 1.6MPa～10.0MPa 连接方式： 法兰
    适用温度： -29ºC～+200ºC 驱动方式： 弹簧自动起跳
    阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI
    适用介质： 水、蒸汽、液体、气体等 生产厂家： 上海凯利科阀门有限公司

    产品说明

    WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。广泛应用于石油、化工、电站等行业。

    主要零部件材料

    NO. 零件名称 WA42Y-C型材料 WA42Y-P型材料 WA42Y-R型材料
    1 阀体 WCB ZG1Cr18Ni8Ti,304 CF8M
    2 阀座 2Cr13 1Cr18Ni8Ti 316
    3 调节圈 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
    4 阀瓣 2Cr13 1Cr18Ni8Ti 316
    5 反冲盘 2Cr13 1Cr18Ni8Ti 316
    6 波纹管 304 304 316
    7 导向套 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
    8 阀盖 ZG230-450 ZG230-450 ZG230-450
    9 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料

    外形结构图



    主要外形尺寸

    型号 公称通径 do D K g g1 b f f1 Z-ød L L1 ≈H
    WA42Y-16
    WA42Y-16P
    WA42Y-16R    		 25 16 115 85   65 16 2   4-14 110 95 378
    32 20 140 100   78 18 2   4-18 115 100 378
    40 25 150 110   85 18 3   4-18 120 110 406
    50 32 165 125   100 20 3   4-18 135 120 450
    65 40 185 145   120 20 3   4-18 160 140 520
    80 50 200 160   135 20 3   8-18 170 135 525
    100 65 220 180   155 22 3   8-18 195 175 690
    125 80 250 210   185 22 3   8-18 210 190 857
    150 100 285 240   210 24 3   8-23 255 230 838
    200 125 340 295   265 26 3   12-23 300 260 992
    WA42Y-25
    WA42Y-25P
    WA42Y-25R    		 25 16 115 85   65 16 2   4-14 110 95 378
    32 20 140 100   78 18 2   4-18 115 100 378
    40 25 150 110   85 18 3   4-18 120 110 406
    50 32 165 125   100 20 3   4-18 135 120 450
    65 40 185 145   120 22 3   8-18 160 140 520
    80 50 200 160   135 22 3   8-18 170 135 525
    100 65 230 190   160 24 3   8-23 195 175 690
    125 80 270 220   188 28 3   8-26 210 190 780
    150 100 300 250   218 30 3   8-26 255 230 838
    200 125 360 310   278 34 3   12-26 300 260 992
    WA42Y-40
    WA42Y-40P
    WA42Y-40R    		 25 16 115 85 58 65 16 2 4 4-14 110 95 378
    32 20 140 100 66 78 18 2 4 4-18 115 100 378
    40 25 150 110 76 85 18 3 4 4-18 120 110 406
    50 32 165 125 88 100 20 3 4 4-18 135 120 450
    65 40 185 145 110 120 22 3 4 8-18 160 140 520
    80 60 200 160 121 135 24 3 4 8-18 170 135 525
    100 65 235 190 150 160 24 3 4.5 8-23 195 175 690
    125 80 270 220 188 176 28 3 4.5 8-26 210 190 857
    150 100 300 250 204 218 30 3 4.5 8-26 255 230 838
    200 125 375 320 260 282 38 3 4.5 12-30 300 260 992

    主要外形尺寸

    WA42Y-64
    WA42Y-64P
    WA42Y-64R    		 25 16 140 100 58 78 22 2 4 4-18 110 100 277
    32 20 155 110 66 82 24 2 4 4-23 130 110 289
    40 25 170 125 76 95 24 3 4 4-23 130 120 319
    50 32 180 135 88 105 26 3 4 4-23 135 130 389
    65 40 205 160 110 130 28 3 4 8-23 175 160 493
    80 50 215 170 121 140 30 3 4 8-23 175 160 483
    100 65 250 200 150 168 32 3 4.5 8-26 195 195 613
    150 100 345 280 204 240 38 3 4.5 8-34 280 265 894
    WA42Y-100
    WA42Y-100P
    WA42Y-100R    		 25 16 140 100 58 78 24 3 4 4-18 110 100 277
    32 20 155 110 66 82 24 2 4 4-23 130 110 289
    40 25 170 125 76 95 26 2 4 4-23 130 120 319
    50 32 195 145 88 112 28 3 4 4-26 135 130 389
    65 32 220 170 110 138 32 3 4 8-26 175 160 493
    80 40 230 180 121 148 34 3 4 8-26 175 160 483
    100 50 265 210 150 172 38 3 4.5 8-30 195 195 613
    150 80 355 290 204 250 46 3 4.5 12-34 280 265 894


    声明：【WA42Y波纹管平衡式安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的WA42Y波纹管平衡式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
