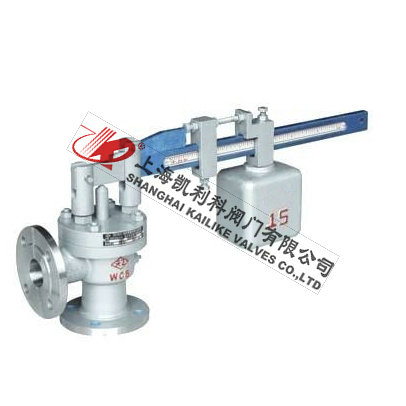

GA41H,A51H重锤杠杆式安全阀
GA41H、A51H重锤杠杆式安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。 GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
|
产品名称： |
重锤杠杆式安全阀 |
产品型号： |
GA41H、A51H |
|
公称通径： |
DN80～DN250 |
结构形式： |
杠杆式 |
|
公称压力： |
1.6MPa～6.4MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+450ºC |
驱动方式： |
重锤杠杆 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GA41H、A51H重锤杠杆式安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。 GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。
外形结构图
主要外形尺寸
|
公称通径 |
尺寸 |
|
do |
L |
L1 |
D |
K |
g1 |
f |
b |
z-ød |
DN |
D1 |
K1 |
g2 |
b1 |
f |
z-ød1 |
|
25 |
20 |
100 |
85 |
115 |
85 |
65 |
2 |
16 |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
25 |
115 |
100 |
140 |
100 |
78 |
2 |
18 |
4-18 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
32 |
120 |
110 |
150 |
110 |
85 |
3 |
18 |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
40 |
135 |
120 |
165 |
125 |
100 |
3 |
20 |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
65 |
160 |
135 |
200 |
160 |
135 |
3 |
20 |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
80 |
170 |
160 |
220 |
180 |
155 |
3 |
22 |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
|
150 |
125 |
205 |
195 |
285 |
240 |
210 |
3 |
24 |
8-23 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
150 |
240 |
230 |
340 |
295 |
265 |
3 |
26 |
12-23 |
200 |
340 |
295 |
265 |
26 |
3 |
12-23 |
声明：【GA41H,A51H重锤杠杆式安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GA41H,A51H重锤杠杆式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
