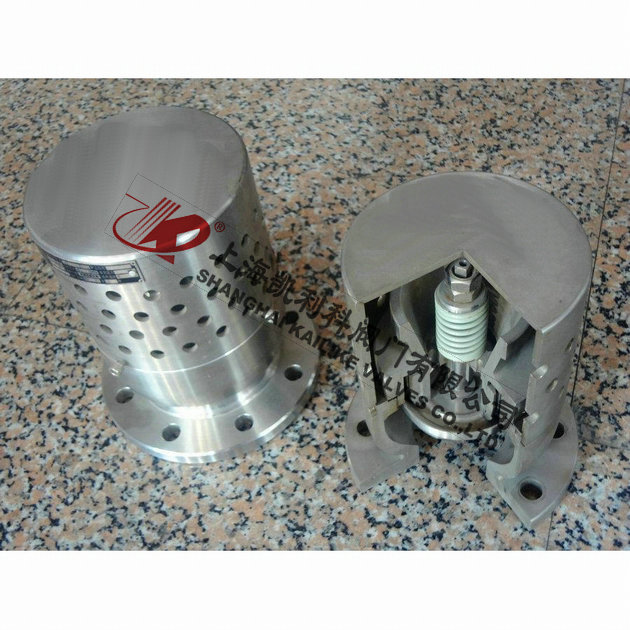

TFA72W真空负压安全阀
TFA72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，TFA72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。
|
产品名称： |
真空负压安全阀 |
产品型号： |
TFA72W |
|
公称通径： |
DN150～DN250 |
结构形式： |
弹簧式 |
|
公称压力： |
负压0.1MPa |
连接方式： |
法兰 |
|
适用温度： |
-15ºC～+200ºC |
驱动方式： |
弹簧自动起跳 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽、液体、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
TFA72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，TFA72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海凯利科生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保。
性能规范
|
工作温度 Working temperature |
≤200℃ |
|
适用介质 Suitable medium |
TFA72W-10P适用于硝酸类介质 Nitric acid etc.medium |
|
TFA72W-10R适用于醋酸类介质 Acetic acid etc.medium |
零件材料
|
NO. |
零件名称 Name of part |
TFA72W-P 材料 Materials |
TFA72W-R 材料 Materials |
|
1 |
阀体 Body |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 Nozzle |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
调节阀 Adjusting ring |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀盖 Bonnet |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀杆 Stem |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
弹簧 Spring |
50CrVA |
50CrVA 包覆氟塑料 Coated Teflon |
外形结构图
主要外形尺寸
公称通径DN(mm)
Nominal diameter |
尺寸Dimension(mm) |
|
D |
D1 |
D2 |
Z-Фd |
b |
f1 |
H |
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
