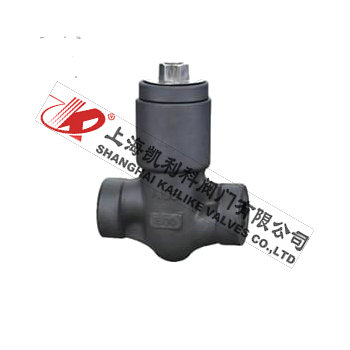

H61Y,H64Y锻钢自密封止回阀
H61Y、H64Y锻钢自密封止回阀采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成，具有耐高温冲刷，耐磨损等特点，是用于高温高压蒸汽、油品等介质的理想阀门。
|
产品名称： |
锻钢自密封止回阀 |
产品型号： |
H61Y、H64Y |
|
公称通径： |
DN15～DN50 |
结构形式： |
升降式、旋启式 |
|
公称压力： |
1.6MPa～42.0MPa 150LB-2500LB |
连接方式： |
承插焊、内螺纹、法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
锻钢A105、A182、F22、304、316、316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H61Y、H64Y锻钢自密封止回阀采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。内腔压力越高密封性能越好。阀瓣和阀座的密封面采用硬质合金堆焊而成，具有耐高温冲刷，耐磨损等特点，是用于高温高压蒸汽、油品等介质的理想阀门。
设计结构和特征
符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。
标准材质明细表900LB～2500LB（升降式自密封）
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
密封螺母 |
A105+STL |
F22+STL |
A182 F304(L) |
F316(L) |
|
4 |
密封圈 |
A276 304L |
A276 304L |
A182F304(L) |
A276 316L |
|
5 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
6 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

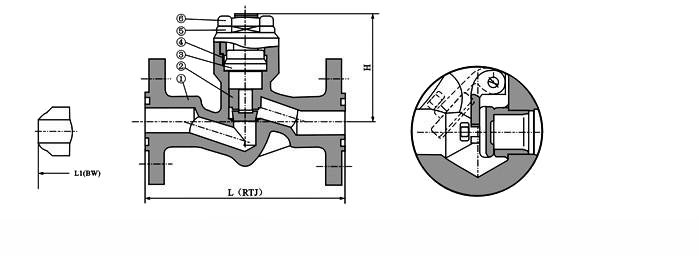

外形结构图
主要外形尺寸900LB～2500LB（升降式自密封）
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500LB |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
|
2500LB |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 |

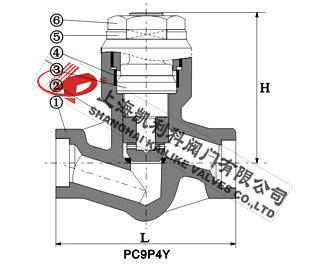

外形结构图
主要外形尺寸900LB～2500LB（升降式自密封）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
(PRJ) L |
900Lb-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H |
900Lb-1500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
2500Lb |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900Lb-1500Lb |
10.5 |
11.9 |
13.9 |
19.9 |
26.9 |
32.5 |
|
2500Lb |
12.6 |
14.9 |
16.5 |
24.8 |
30.0 |
35.0 |
标准材质明细表900LB～2500LB（旋启式自密封）
|
序号 |
零件名称 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
|
2 |
销钉 |
A276420 |
A182F304 |
A182F316 |
|
3 |
密封圈 |
A276304L |
A276316L |
|
4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
8 |
四开环 |
A276420 |
A182F304 |
A182F316 |
|
9 |
吊桥 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
摇杆 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
11 |
阀瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |

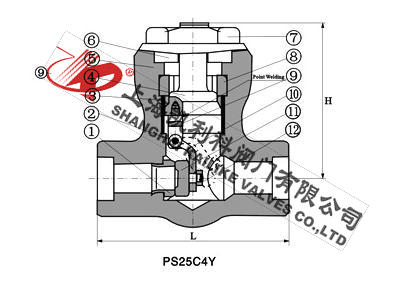

外形结构图
主要外形尺寸900LB～2500LB（旋启式自密封）
|
NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
|
2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
|
|
声明：【H61Y,H64Y锻钢自密封止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H61Y,H64Y锻钢自密封止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
