J41J直通式衬胶截止阀

您的位置:阀门 - 截止阀 - J41J直通式衬胶截止阀 更新时间:2024-03-27 09:03:56
J41J直通式衬胶截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:J41J直通式衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、...

    • 产品描述
    • 在线询价
    • 技术咨询
    J41J直通式衬胶截止阀J41J直通式衬胶截止阀

    J41J直通式衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。直通式衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

    产品名称: 直通式衬胶截止阀 产品型号: J41J
    公称通径: DN15~DN300 结构形式: 截止式
    公称压力: 1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: 0ºC~+80ºC 驱动方式: 手轮、伞齿轮、气动、电动
    阀体材质: 铸铁、铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 腐蚀性液体或气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    J41J直通式衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。直通式衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

    执行标准

    设计规范:GB/T 12233 GB/T 12235
    结构长度:GB/T 12221
    连接法兰:JB/T 78 JB/T 79
    试验与检验:GB/T 13927
    产品标识:GB/T 12220
    供货规范:JB/T 7928

    产品优点

    1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
    2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
    3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
    4、水锤现象不易产生。原因是关闭时间长。

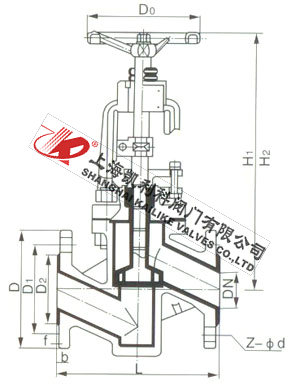

    外形结构图

    主要外形尺寸

    规格 L D D1 D2 f b Z-d D0 H1 H2
    DN NPS 1.0MPa
    15   90 95 65 45 2 14 4-14 100 240 265
    20   95 105 75 55 2 16 4-14 100 245 270
    25 1 100 115 85 65 2 16 4-14 120 250 275
    32 1 105 135 100 78 2 18 4-18 120 260 290
    40 1 115 145 110 85 3 18 4-18 140 290 325
    50 2 125 160 125 100 3 20 4-18 140 300 335
    65 2 145 180 145 120 3 20 4-18 160 355 400
    80 3 155 195 160 135 3 22 4-18 160 400 450
    100 4 175 215 180 155 3 22 8-18 180 455 495
    125 5 200 245 210 185 3 24 8-18 180 530 560
    150 6 225 280 240 210 3 24 8-23 240 605 650
    200 8 275 335 295 265 3 26 8-23 240 650 770
    250 10 325 390 350 320 3 28 12-23 280 680 800
    300 12 375 440 400 368 4 28 12-23 280 710 835
    1.6MPa
    15   90 95 65 45 2 14 4-14 100 240 265
    20   95 105 75 55 2 16 4-14 100 245 270
    25 1 100 115 85 65 2 16 4-14 120 250 275
    32 1 105 135 100 78 2 18 4-18 140 260 290
    40 1 115 145 110 85 3 18 4-18 140 290 325
    50 2 125 160 125 100 3 20 4-18 160 300 335
    65 2 145 180 145 120 3 20 4-18 180 355 400
    80 3 155 195 160 135 3 22 8-18 240 400 450
    100 4 175 215 180 155 3 24 8-18 240 455 495
    125 5 200 245 210 185 3 26 8-18 280 530 560
    150 6 225 280 240 210 3 28 8-23 320 605 650
    200 8 275 335 295 265 3 30 8-23 360 650 770
    2.5MPa
    15   90 95 65 45 2 16 4-14 120 245 270
    20   95 105 75 55 2 16 4-14 120 250 275
    25 1 100 115 85 65 2 16 4-14 140 260 290
    32 1 105 135 100 78 2 18 4-18 140 290 325
    40 1 115 145 110 85 3 18 4-18 160 300 335
    50 2 125 160 125 100 3 20 4-18 180 355 400


    声明:【J41J直通式衬胶截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的J41J直通式衬胶截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
