YQ9000消防水锤吸纳器

您的位置:阀门 - 水力控制阀 - YQ9000消防水锤吸纳器 更新时间:2024-03-27 09:03:08
YQ9000消防水锤吸纳器
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:YQ9000消防水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑...

    • 产品描述
    • 在线询价
    • 技术咨询

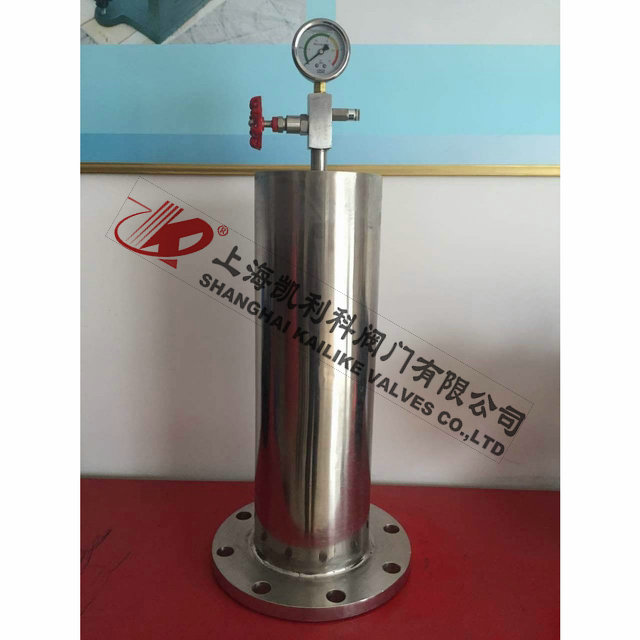

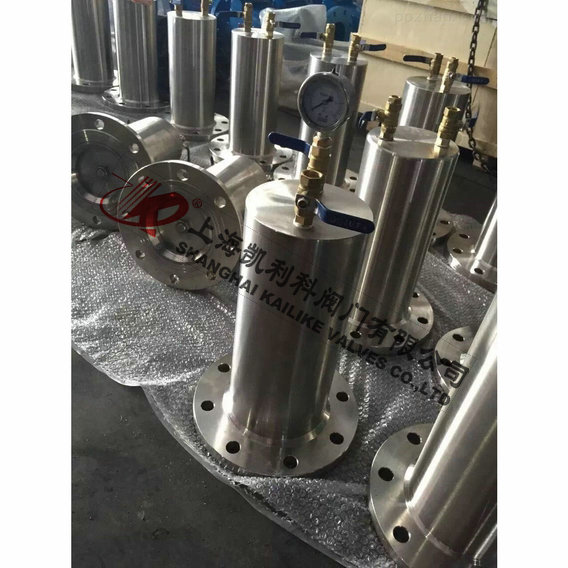

    YQ9000消防水锤吸纳器YQ9000消防水锤吸纳器

    YQ9000消防水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。

    产品名称: 消防水锤吸纳器 产品型号: YQ9000
    公称通径: DN15~DN400 结构形式: 活塞式
    工作压力: 1.0MPa~1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 功能作用: 防水锤
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、清水、海水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    YQ9000消防水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。

    工作原理

    YQ9000消防水锤吸纳器在供水系统中,当水泵发生故障或突然停电等原因。使水流突然停止,并开始倒流时都会产生水锤。液体在管内流动时,它具有动能,当液体突然停止,它的运动能量必须被消除。这时能量变成自停止点开始的高压波。以近声音的传播速度沿管路系统来回传递,使管内液体膨胀并撞击管路,从而破坏管路并发出刺耳的噪声。YQ9000消防水锤吸纳器和消声止回阀组台使用,能有效的防止水锤和缓冲水击波的瞬间压力,使管内压力得到调节。从而保护管路不受破坏。

    性能特点

    消防水锤吸纳器由外壳、高级合成橡胶弹性内胆及多孔管等组成。适用于工矿、企业、高层建筑、电站等各类给排水系统中。在无需阻止水流的条件下,具有超卓的水击吸收力,有效地吸纳水锤。

    零部件材料

    零件名称 阀体、阀盖 活塞 密封圈
    主要材料 不锈钢 铸铜、不锈钢 丁腈橡胶

    外形结构图

    主要外形尺寸1.6MPa

    公称通径DN 法兰
    直径
    D
    螺栓孔
    中心圆
    D1
    连接凸
    出直径
    D2
    法兰
    厚度
    b
    总高度
    H
    螺孔数
    量直径
    Z-b
    mm 英寸
    15 1/2 95 65 45 14 200 4-φ14
    20 3/4 105 75 55 14 300 4-φ14
    25 1 115 85 65 14 320 4-φ14
    32 1 1/4 135 100 78 14 340 4-φ18
    40 1 1/2 145 110 85 16 410 4-φ18
    50 2 160 125 100 16 440 4-φ18
    65 2 1/2 180 145 120 18 480 4-φ18
    80 3 195 160 135 20 510 8-φ18
    100 4 215 180 155 22 575 8-φ18
    125 5 245 210 185 22 600 8-φ18
    150 6 280 240 210 24 645 8-φ22
    200 8 335 295 265 26 730 12-φ22
    250 10 405 350 320 28 780 12-φ26
    300 12 460 410 375 28 800 12-φ26
    350 14 520 470 475 32 900 16-φ26
    400 16 580 525 485 35 980 16-φ30

    主要外形尺寸2.5MPa

    公称通径DN 法兰
    直径
    D
    螺栓孔
    中心圆
    D1
    连接凸
    出直径
    D2
    法兰
    厚度
    b
    总高度
    H
    螺孔数
    量直径
    Z-b
    mm 英寸
    15 1/2 95 65 45 16 200 4-φ14
    20 3/4 105 75 55 16 320 4-φ14
    25 1 115 85 65 16 340 4-φ14
    32 1 1/4 135 100 78 16 350 4-φ18
    40 1 1/2 145 110 85 18 380 4-φ18
    50 2 160 125 100 20 385 4-φ18
    65 2 1/2 180 145 120 22 485 8-φ18
    80 3 195 160 135 22 520 8-φ18
    100 4 230 190 160 24 585 8-φ22
    125 5 270 220 188 24 600 8-φ26
    150 6 300 250 218 28 645 8-φ26
    200 8 360 310 278 32 755 12-φ26
    250 10 425 370 332 34 855 12-φ30
    300 12 485 430 390 38 955 16-φ30
    注:1. 法兰连接尺寸参照JB81/83-94标准; 2. 由于压力表尺寸的变动影响总高度的变动时恕不通知。

    安装示意图


    声明:【YQ9000消防水锤吸纳器】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的YQ9000消防水锤吸纳器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
