YZ11X给水支管减压阀

您的位置:阀门 - 减压阀 - YZ11X给水支管减压阀 更新时间:2024-03-27 09:03:05
YZ11X给水支管减压阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:YZ11X给水支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避...

    • 产品描述
    • 在线询价
    • 技术咨询

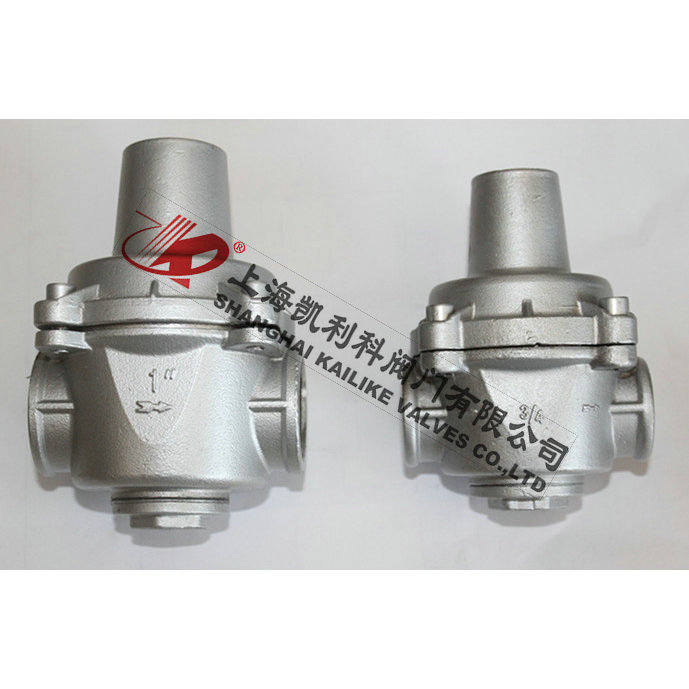

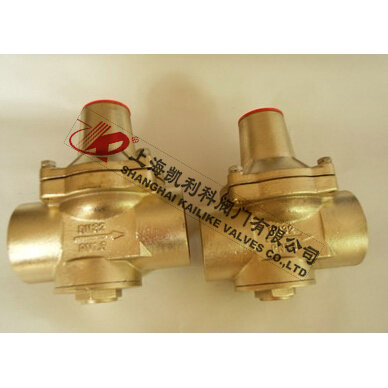

    YZ11X给水支管减压阀YZ11X给水支管减压阀

    YZ11X给水支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

    产品名称: 给水支管减压阀 产品型号: YZ11X
    公称通径: DN15~DN50 结构形式: 弹簧式
    工作压力: 1.0MPa~1.6MPa 连接方式: 内螺纹
    适用温度: -20ºC~+570ºC 功能作用: 减压
    阀体材质: 不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、饱和蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    YZ11X给水支管减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

    结构特点

    1、采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
    2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
    3、极佳的水力特性,压力损失小,减压比可达成10:1以上。
    4、可满足多种减压要求,特别适用于支管减压系统。
    5、出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。

    工作原理

    出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。

    技术参数

    类型 型号 公称压力
    PN(MPa)
    公称通径
    DN(MPa)
    连接形式 阀体材料 出口压力(MPa) 工作℃
    给水支管减压阀 YZ11X-16T
    YZ11X-25T
    1.6,2.5 15~50 内螺纹 青钢 0.05~0.6(可调) 80
    YZ11X-16P
    YZ11X-25P
    不锈钢

    外形结构图



    主要外形尺寸

    公称通径DN(MPa) 尺寸(MM) 重量(Kg)
    MM in H1 L H φG
    15 1/2 31 60 76.5 59 1.2
    20 3/4 31 75 76.5 73 1.2
    25 1 36 88 85 81 1.4
    32 11/4 42 93 98 81 1.5
    40 11/2 45 98 102 85 2
    50 2 54 130 117 98 2.65

    声明:【YZ11X给水支管减压阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的YZ11X给水支管减压阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
