J41B法兰氨用截止阀

您的位置:阀门 - 截止阀 - J41B法兰氨用截止阀 更新时间:2024-03-27 09:03:48

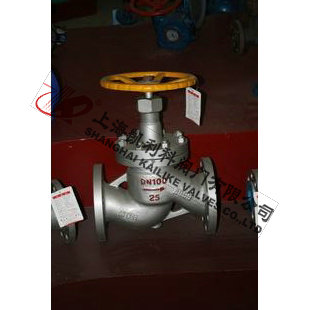

J41B法兰氨用截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:J41B法兰氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门...

    • 产品描述
    • 在线询价
    • 技术咨询
    J41B法兰氨用截止阀J41B法兰氨用截止阀

    J41B法兰氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求,其密封性、可维修性、安全性等。

    产品名称: 法兰氨用截止阀 产品型号: J41B
    公称通径: DN10~DN300 结构形式: 截止式
    公称压力: 2.5MPa~16.0MPa 连接方式: 法兰、焊接、内螺纹、外螺纹
    适用温度: -40ºC~+200ºC 驱动方式: 手轮
    阀体材质: 铸铁、铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 氨气、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    J41B法兰氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求,其密封性、可维修性、安全性等。

    产品特点

    1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(低温碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
    2、氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
    3、产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
    4、上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。

    主要零件材料

    零件名称 阀体、阀盖 密封圈 填料 填料压盖 阀杆 垫片
    J41B-25C 铸钢 巴氏合金 聚四氟
    乙 烯
    碳钢 聚四氟
    乙 烯
    J41B-25Z 灰铸铁
    J41B-25P 不锈钢 不锈钢
    J41F-25Z 灰铸铁   碳钢

    性能规范

    公称压力PN(MPA) 试验压力PS(MPa) 适用介质 适用温度(℃)
    2.5 3.8 氨气、
    氨液等
    NH3
    巴氏合金
    -40℃
    +150℃
    四氟
    -40℃
    +200℃
    4.0 6.4

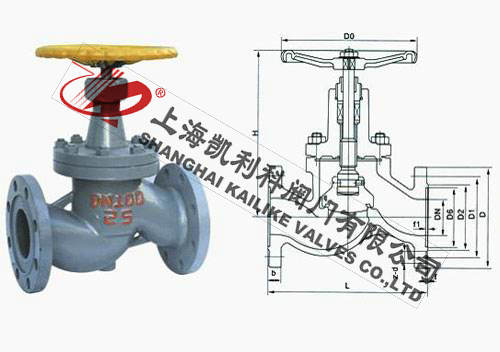

    外形结构图

    主要尺寸及重量

    公称通径
    DN(mm)
    尺  寸(mm)
    L D D1 D2 D4 b f f1 Z-φd D3
    10 130 90 60 40 35 16 2 4 4-φ14 165 185 110
    15 130 95 65 45 40 16 2 4 4-φ14 165 185 110
    20 150 105 75 55 51 18 2 4 4-φ14 170 200 120
    25 160 115 85 65 58 18 2 4 4-φ14 197 210 120
    32 180 135 100 78 66 20 2 4 4-φ18 199 213 140
    40 200 145 110 85 76 20 3 4 4-φ18 248 264 160
    50 230 160 125 100 88 22 3 4 4-φ18 265 295 180
    65 290 180 145 120 110 24 3 4 8-φ18 310 349 220
    80 310 195 160 135 121 26 3 4 8-φ18 340 357 240
    100 350 230 190 160 150 30 3 4.5 8-φ23 380 413 280
    125 400 270 220 188 176 32 3 4.5 8-φ25 430 451 320
    150 480 300 250 218 204 32 3 4.5 8-φ25 505 492 360
    200 600 360 310 278 260 34 3 4.5 12-φ25 550 806 400
    250 650 425 370 335 31 36 3 4.5 12-φ30 730 880 450
    300 750 485 430 390 364 40 3 4.5 16-φ30 - 995 550


    声明:【J41B法兰氨用截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的J41B法兰氨用截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
