DJ41Y低温长轴截止阀

您的位置:阀门 - 截止阀 - DJ41Y低温长轴截止阀 更新时间:2024-03-27 09:03:44
DJ41Y低温长轴截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:DJ41Y低温长轴截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。...

    • 产品描述
    • 在线询价
    • 技术咨询

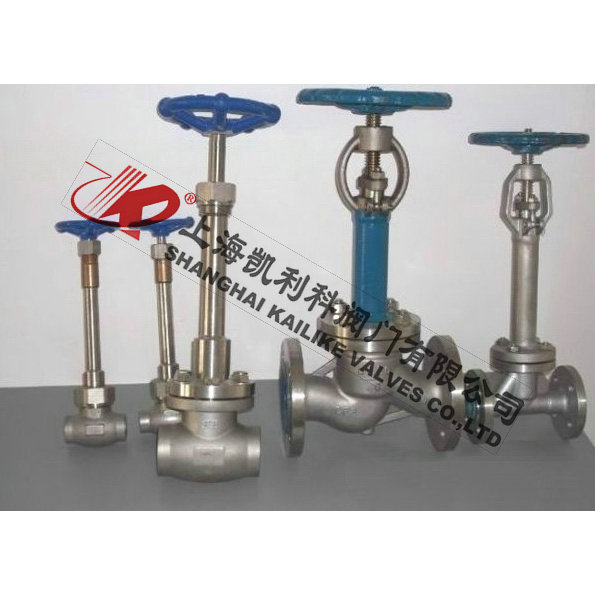

    DJ41Y低温长轴截止阀DJ41Y低温长轴截止阀

    DJ41Y低温长轴截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

    产品名称: 低温长轴截止阀 产品型号: DJ41Y
    公称通径: DN15~DN300 结构形式: 截止式
    公称压力: 1.6MPa~16.0MPa 连接方式: 法兰、焊接、螺纹
    适用温度: -29ºC~-196ºC 驱动方式: 手轮、伞齿轮
    阀体材质: LCB碳钢、LC3不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 液化天然气、液氮、液氨、乙烯、丙烯、甲烷 生产厂家: 上海凯利科阀门有限公司

    产品说明

    DJ41Y低温长轴截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

    产品特点

    结构比闸阀简单,制造与维修都较方便。
    密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
    启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
    启闭力矩大、启闭较费力,启闭时间较长。
    流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
    介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
    全开时阀瓣经常受冲蚀。

    执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验与检验
    JB/T7749 GB 12221 JB79 GB9131 JB/T9092

    压力试验

    公称压力PN 1.6 2.5 4.0
    强度试验 2.4 3.8 6.0
    水密封试验 1.8 2.8 4.4
    上密封试验 1.8 2.8 4.4
    气密封试验 0.4-0.7

    主要性能范围

    型号 DJ41Y-16 DJ41Y-16P DJ41Y-25 DJ41Y-25P DJ41Y-40 DJ41Y-40P
    工作压力(MPa) 1.6 2.5 4.0
    适用温度(℃) -45 -101 -196
    适用介质 液化天然气、液氮、液氨、乙烯、丙烯、甲烷等低温介质
    材料 阀体、阀盖 LCB LC3 LCB LC3 LCB LC3
    阀瓣、阀座 铬镍钢+钴铬钨
    阀杆 铬镍钢

    外形结构图

    主要外形尺寸

    1.6MPa DN L D D1 D2 b n-Φd H D0
    -46℃ -101℃ -196℃
    凸面法兰 RF
    DJ41Y-16L
    DJ41Y-16LC1
    DJ41Y-16LC2
    DJ41Y-16LC3
    DJ41Y-16LC4
    DJ41Y-16P
    DJ41Y-16R
    50 230 160 125 100 16 4-Φ18 460 480 520 240
    65 290 180 145 120 18 4-Φ18 475 505 525 280
    80 310 195 160 135 20 8-Φ18 520 550 590 280
    100 350 215 180 155 20 8-Φ18 545 575 615 320
    125 400 245 210 185 22 8-Φ18 590 620 660 360
    150 480 280 240 210 24 8-Φ23 650 680 730 400
    200 600 335 295 265 26 12-Φ23 850 880 930 400
    250 730 405 335 320 30 12-Φ25 956 986 1036 450
    300 850 460 410 375 30 12-Φ25 1095 1125 1175 500
    2.5MPa 50 230 160 125 100 20 4-Φ18 460 460 520 240
    凸面法兰 RF
    DJ41Y-25LCB
    DJ41Y-25LC1
    DJ41Y-25LC2
    DJ41Y-25LC3
    DJ41Y-25LC4
    DJ41Y-25P
    DJ41Y-25R
    65 290 180 145 120 22 8-Φ18 475 505 525 280
    80 310 195 160 135 22 8-Φ18 520 550 590 280
    100 350 230 190 160 24 8-Φ23 545 575 615 320
    125 400 270 220 188 28 8-Φ25 590 620 660 360
    150 480 300 250 218 30 8-Φ25 650 680 730 400
    200 600 360 310 278 34 12-Φ25 850 880 930 400
    250 730 425 370 332 36 12-Φ30 956 986 1036 450
    300 850 485 430 390 40 16-Φ30 1095 1125 1175 500
    4.0MPa 50 230 160 125 100 20 4-Φ18 483 504 546 240
    凸面法兰 RF
    DJ41Y-40L
    DJ41Y-40LC1
    DJ41Y-40LC2
    DJ41Y-40LC3
    DJ41Y-40LC4
    DJ41Y-40P
    DJ41Y-40R
    65 290 180 145 120 22 8-Φ18 499 530 551 280
    80 310 195 160 135 22 8-Φ18 546 578 620 280
    100 350 230 190 160 24 8-Φ23 572 604 646 320
    125 400 270 220 188 28 8-Φ25 620 651 693 360
    150 480 300 250 218 30 8-Φ25 683 741 767 400
    200 600 375 320 282 38 12-Φ30 893 924 977 400
    250 730 445 385 345 42 12-Φ34 1004 1035 1088 450
    300 850 510 450 408 46 16-Φ34 1150 1181 1234 500


    声明:【DJ41Y低温长轴截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的DJ41Y低温长轴截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
