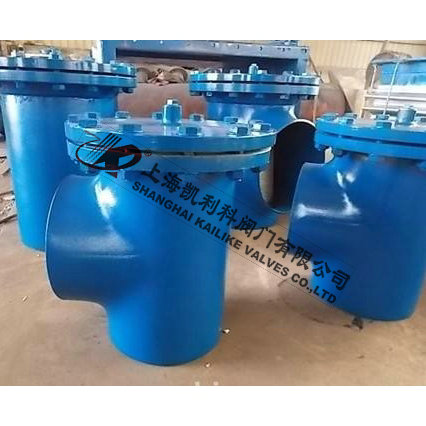

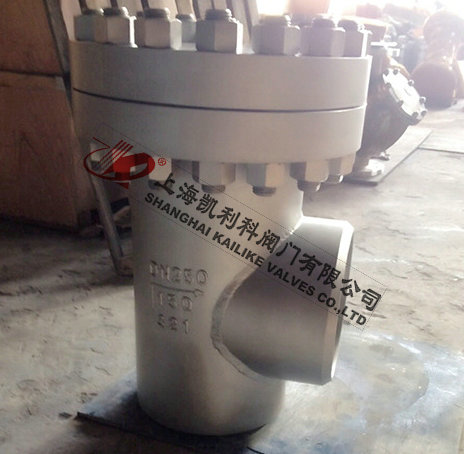

ST16对焊连接正折流T型过滤器

产品名称：	对焊连接正折流T型过滤器	产品型号：	ST16
公称通径：	DN15～DN600	结构形式：	T型
工作压力：	1.6MPa～16.0MPa	连接方式：	对焊、法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	上海凯利科阀门有限公司

产品说明

ST16对焊连接正折流T型过滤器由阀体、过滤网、阀盖及紧固件等部件组成，其安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该产品的过滤网材料主要有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。

执行标准

设计标准	HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
法兰标准	GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
结构长度标准	GB/T 12221或按客户要求
试验与检验标准	JB/T 9092或客户指定标准

结构原理

T型过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直安装时要求水流方向是自上而下，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

直流式原理图



正折流原理图

反折流原理图

管路支管图


T型过滤器有直通式、正折流、反正流三种类型，正折流式T型过滤器与反折流式T型过滤器在外形、结构、尺寸、功能上基本相同，其最大区别在于滤筒的丝网安装有别，正折流式丝网安装在滤筒内，反折流式丝网则安装在滤筒外，正折流式过滤的时候一般是从里向外，反折流式过滤的时候一般是从外向里，该种T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏，本产品具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点。

零部件材料

序号	零件名称	材料名称
1	阀  体	WCB	304	304L	316	316L
2	滤  网	304		304L	316	316L
3	紧固件	WCB/35#	304	304L	316	316L
4	密封件	柔性石墨、聚四氟乙烯
5	排放口	WCB	304	304L	316	316L
6	阀  盖	WCB	304	304L	316	316L

正折流外形结构图



正折流主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)						有效过滤 面积(m2)	排放口"B"		重量(Kg)
		D	L	L1	L2	H	I		PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN4.0
1.6-4.0	50	57	300	528	164	64	16	0.0132	ZG1/2"	DN20	6.59	7.31	8.95
	65	70	338	594	184	76	25	0.0202	ZG1/2"	DN20	9.15	10.6	12.6
	80	89	368	652	196	86	30	0.0276	ZG1/2"	DN20	11.0	13.3	15.7
	100	108	423	735	220	105	40	0.0373	ZG1/2"	DN20	14.7	20.1	23.4
	125	133	466	814	240	124	45	0.0544	ZG3/4"	DN20	20.3	28.6	34.7
	150	159	521	917	270	143	55	0.0776	ZG3/4"	DN20	28.8	39.6	46.9
	200	219	630	1108	320	178	70	0.1260	ZG3/4"	DN20	48.0	66.8	98.4
	250	273	738	1310	370	216	90	0.1915	ZG3/4"	DN20	76.5	105.3	154.6
	300	325	846	1512	420	254	105	0.2673	ZG3/4"	DN20	101.2	158.9	232.6
	350	377	911	1631	450	279	120	0.3253	ZG3/4"	DN25	137.9	218.9	329.0
	400	426	1038	1840	521	305	140	0.4094	ZG3/4"	DN25	191.1	301.2	474.0
	500	529	1234	2208	609	381	230	0.6444	ZG3/4"	DN25	290.3	498.4	705.7
	600	630	1340	2454	710	432	250	0.8598	ZG3/4"	DN25	385.8	668.2	-

声明：【ST16对焊连接正折流T型过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ST16对焊连接正折流T型过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
