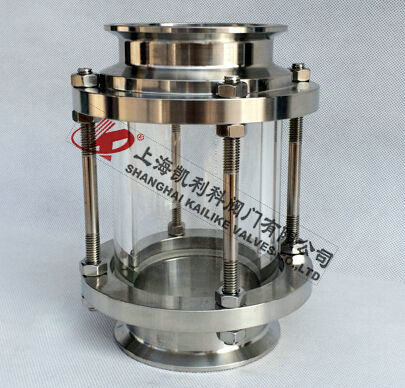

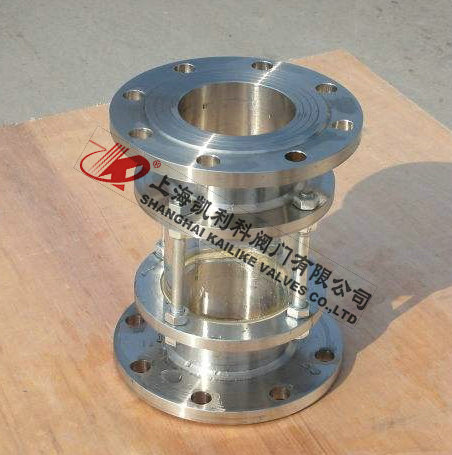

HGS07硼硅玻璃视盅
HGS07硼硅玻璃视盅是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，硼硅玻璃视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
|
产品名称： |
硼硅玻璃视盅 |
产品型号： |
HGS07 |
|
公称通径： |
DN15～DN150 |
结构形式： |
直通 |
|
工作压力： |
0.6MPa～1.0MPa～1.6MPa |
连接方式： |
法兰、焊接、卡箍、螺纹 |
|
适用温度： |
-0ºC～+180ºC |
功能作用： |
观察管道中的流体 |
|
阀体材质： |
不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HGS07硼硅玻璃视盅是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，硼硅玻璃视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
结构特点
HGS07硼硅玻璃视盅具有超高的耐腐蚀性，并且加工容易，外表美观，同时硼硅玻璃视盅采用钢化硼硅玻璃，聚乙烯四氟垫片，使硼硅玻璃视盅适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，硼硅玻璃视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种硼硅玻璃视盅。
技术参数
|
壳体材质 |
钢化硼硅玻璃、石英玻璃 |
|
法兰、紧固件 |
不锈钢304 |
不锈钢316 |
|
工作温度（℃） |
0℃~180℃ |
0℃~180℃ |
|
公称压力（MPa） |
＜0.6 |
0.6 MPa ~1.6MPa |
|
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
|
连接形式 |
螺纹连接、法兰连接、快装、焊接 |
|
允许急变温度（℃） |
＜60 |
外形结构图
主要外形尺寸
|
G |
DN |
L |
D |
D1 |
D2 |
N-φd |
|
1/2 |
DN15 |
250 |
95 |
65 |
46 |
4-φ14 |
|
3/4 |
DN20 |
250 |
105 |
75 |
55 |
4-φ14 |
|
1 |
DN25 |
250 |
115 |
85 |
65 |
4-φ14 |
|
1 1/4 |
DN32 |
250 |
135 |
100 |
78 |
4-φ18 |
|
1 1/2 |
DN40 |
250 |
145 |
110 |
85 |
4-φ18 |
|
2 |
DN50 |
250 |
160 |
125 |
100 |
4-φ18 |
|
2 1/2 |
DN65 |
250 |
180 |
145 |
120 |
4-φ18 |
|
3 |
DN80 |
250 |
195 |
160 |
135 |
4-φ18 |
|
4 |
DN100 |
250 |
215 |
180 |
155 |
8-φ18 |
|
5 |
DN125 |
250 |
245 |
210 |
185 |
8-φ18 |
|
6 |
DN150 |
250 |
280 |
240 |
210 |
8-φ23 |
声明：【HGS07硼硅玻璃视盅】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HGS07硼硅玻璃视盅产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
