HGS07衬四氟视镜

您的位置:阀门 - 视镜 - HGS07衬四氟视镜 更新时间:2024-03-27 09:03:40
HGS07衬四氟视镜
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:HGS07衬四氟视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、...

    • 产品描述
    • 在线询价
    • 技术咨询

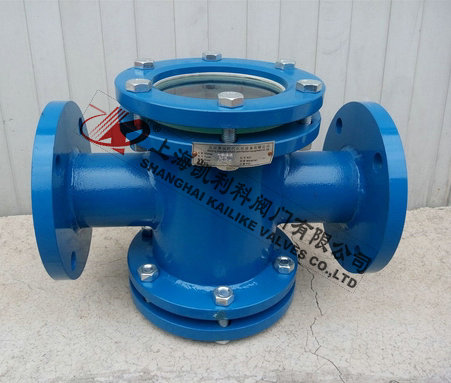

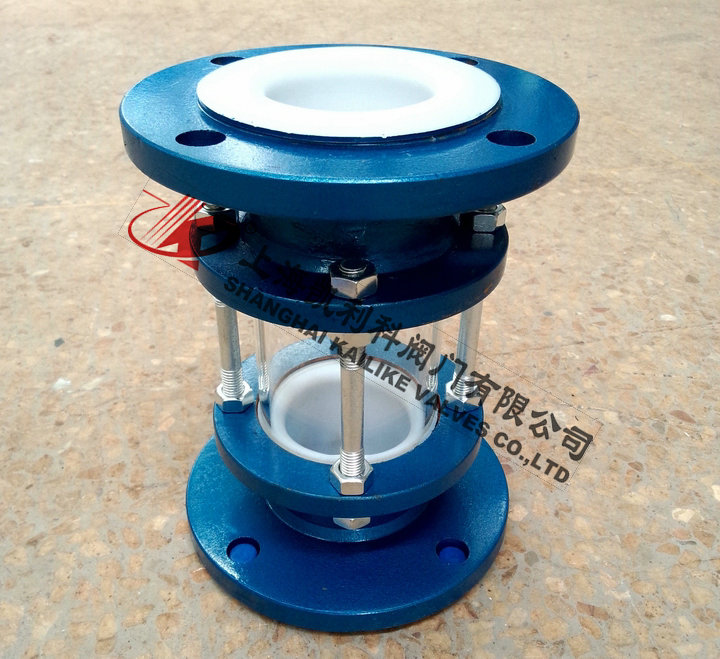

    HGS07衬四氟视镜HGS07衬四氟视镜

    HGS07衬四氟视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    产品名称: 衬四氟视镜 产品型号: HGS07
    公称通径: DN25~DN150 结构形式: 直通、三通
    工作压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -0ºC~+180ºC 功能作用: 观察管道中的流体
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    HGS07衬四氟视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    结构特点

    HGS07衬四氟视镜具有超高的耐腐蚀性,并且加工容易,外表美观,同时视镜采用钢化硼硅玻璃,聚乙烯四氟垫片,使视镜适用于大部分恶劣的工作环境中,并且使用寿命较长。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。衬四氟视镜由于结构紧凑,它安装简单,使用方便,非常容易清洗与维修,是目前最常用的一种视镜。

    技术参数

    壳体材质 碳钢WCB、不锈钢304、321、316、316L
    视窗材料 钢化硼硅玻璃 石英玻璃
    工作温度(℃) 0℃~180℃ 0℃~180℃
    公称压力(MPa) <0.6 0.6 MPa ~2.5 MPa
    衬里材质 聚全氟乙烯FEP (F46)、聚四氯乙烯 PTFE(F4)
    连接形式 螺纹连接、法兰连接
    允许急变温度(℃) <60

    外形结构图



    主要外形尺寸

    G DN 25公斤 6公斤
    外形尺寸 玻璃板 外形尺寸 玻璃板
    H L 直径 厚度 H L 直径 厚度
    1 25 200 181 65 10 200 189 65 10
    1-1/4 32 260 226 95 15 260 234 95 15
    1-1/2 40 260 226 95 15 260 234 95 15
    2 50 320 266 140 20 320 278 140 20
    2-1/2 65 320 266 140 20 320 278 140 20
    3 80 360 300 165 20 360 308 165 20
    4 100 360 300 165 20 360 308 165 20
    5 125 440 356 165 20 440 364 165 20
    6 150 440 356 165 20 440 364 165 20

    声明:【HGS07衬四氟视镜】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的HGS07衬四氟视镜产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
