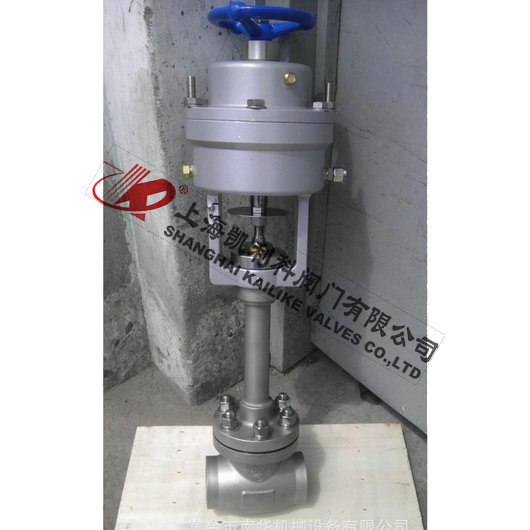

LNG系统低温紧急切断阀
DJ661F、DJ661YLNG系统低温紧急切断阀适用于低温贮槽上切断流通介质，特别是在出现火情故障时能及时切断介质。广泛用于LNG、液态乙烯及其它低温介质，具有体积小、重量轻、密封可靠、紧急切断迅速可靠和防静电的特点。
|
产品名称： |
LNG系统低温紧急切断阀 |
产品型号： |
DJ661F、DJ661Y |
|
公称通径： |
DN10～DN80 |
功能作用： |
紧急切断 |
|
公称压力： |
1.6MPa～32.0MPa |
连接方式： |
焊接、内螺纹 |
|
适用温度： |
-196ºC～+60ºC |
驱动方式： |
气动 |
|
阀体材质： |
不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
LNG系统低温紧急切断阀适用于低温贮槽上切断流通介质，特别是在出现火情故障时能及时切断介质。广泛用于LNG、液态乙烯及其它低温介质，具有体积小、重量轻、密封可靠、紧急切断迅速可靠和防静电的特点。
技术参数
|
公称通径 |
DN20mm～100mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+80℃ |
|
气缸气源压力 |
0.3～0.6MPa |
|
紧急切断温度 |
70±5℃ |
零件材料
|
阀体、阀杆 |
ZG0Cr18Ni9 |
|
阀杆、阀瓣 |
0Cr18Ni9 |
|
气缸、支架 |
铸铝 |
|
填料、密封圈 |
PTFE |
外形结构图
主要外形尺寸
|
型号 |
H |
H1 |
D0 |
D1 |
D |
B |
W1 |
W2 |
M |
重量（kg） |
DJ661F
DJ661Y |
189 |
478 |
Ф20 |
Ф25.5 |
Ф100 |
8 |
80 |
Ф130 |
Rc¼ |
7.2 |
|
240 |
530 |
Ф25 |
Ф32.5 |
Ф100 |
8 |
90 |
Ф130 |
Rc¼ |
7.7 |
|
250 |
489 |
Ф32 |
Ф38.5 |
Ф100 |
8 |
105 |
Ф130 |
Rc¼ |
7.3 |
|
227 |
567 |
Ф40 |
Ф45.5 |
Ф125 |
8 |
120 |
Ф160 |
Rc¼ |
13.2 |
|
230 |
570 |
Ф50 |
Ф57.5 |
Ф125 |
10 |
140 |
Ф160 |
Rc¼ |
14.5 |
声明：【LNG系统低温紧急切断阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的LNG系统低温紧急切断阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
