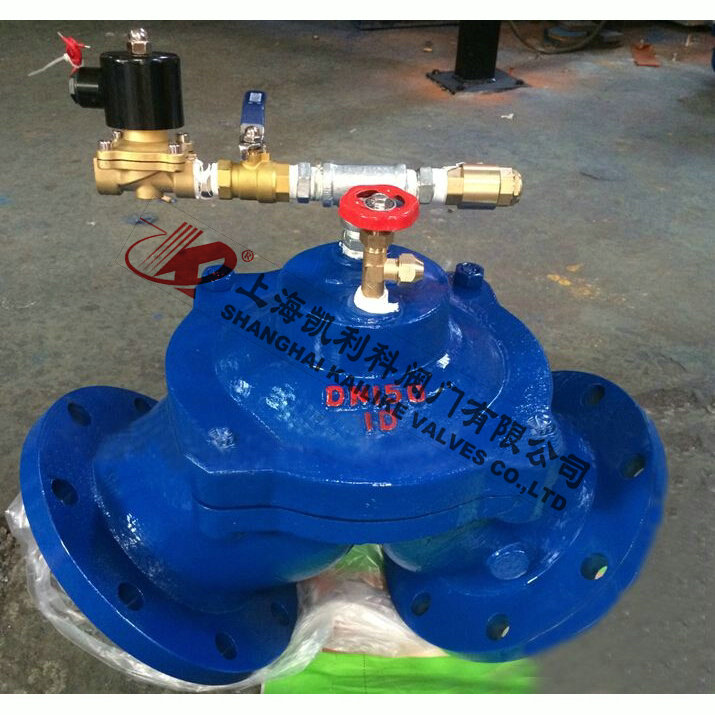

100S角式隔膜排泥阀
100S角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。
|
产品名称： |
角式隔膜排泥阀 |
产品型号： |
100S |
|
公称通径： |
DN80～DN300 |
功能作用： |
排泥 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
驱动方式： |
液动、气动 |
|
阀体材质： |
铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
100S角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。
技术参数
|
公称压力 |
壳体试验压力MPa |
密封试验压力MPa |
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.4 |
1.6 |
零部件材料
|
零件名称 |
阀体、阀盖 |
阀瓣、弹簧 |
薄膜 |
|
材料 |
铸铁 |
不锈钢 |
尼龙强SX橡胶 |

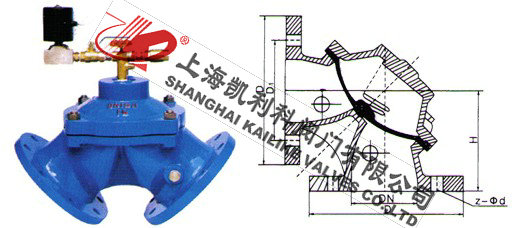

外形结构图
主要外形尺寸
|
连接标准 |
法兰连接尺寸符合GB4216 |
|
公称通径 |
H |
D |
D1 |
Z-∮d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 |

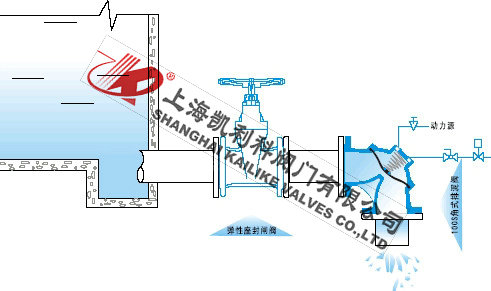

安装示意图
声明：【100S角式隔膜排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的100S角式隔膜排泥阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
