JM744X液动隔膜角式排泥阀

您的位置:阀门 - 排泥阀 - JM744X液动隔膜角式排泥阀 更新时间:2024-09-20 02:09:14
JM744X液动隔膜角式排泥阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:JM744X液动隔膜角式排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的底壁...

    • 产品描述
    • 在线询价
    • 技术咨询

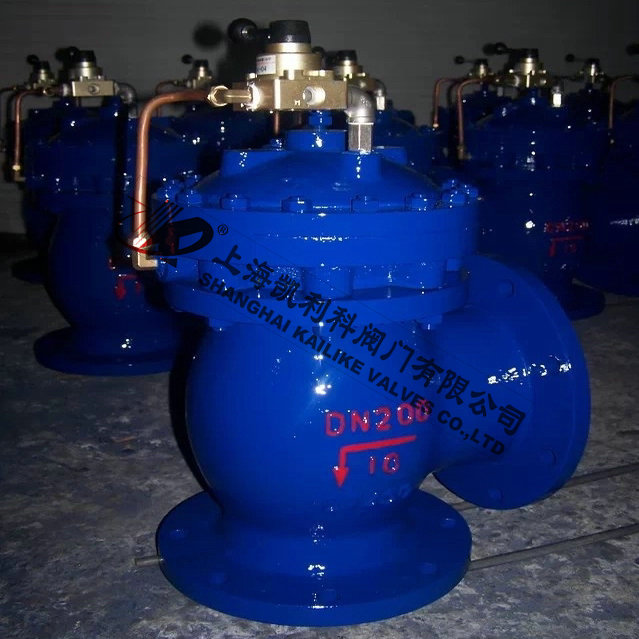

    JM744X液动隔膜角式排泥阀JM744X液动隔膜角式排泥阀

    JM744X液动隔膜角式排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的底壁外,用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。

    产品名称: 液动隔膜角式排泥阀 产品型号: JM744X
    公称通径: DN80~DN300 功能作用: 排泥
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -0ºC~+80ºC 驱动方式: 液动
    阀体材质: 铸铁、铸钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    JM744X液动隔膜角式排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是它安装在各类沉淀水池的底壁外,用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。

    结构特点

    1、采用全衬胶阀板,密封效果好,无泄漏。经久耐用,使用寿命长。
    2、在双室隔膜的膜片压板装1个节流装置,承启关闭、打开的作用。
    3、采用双室隔膜传动机构,阀门开启平稳快捷,比活塞式阀门具有以下优点:
    a、无运动磨损,不会因杂质而产生漏水;
    b、对泥沙淤积不敏感;
    c、不需要润滑,无机械磨损,无定期更换的橡胶制品,使用寿命长;
    4、驱动介质压力水可直接采用自来水或本水池上部清水,(压力≥0.05MPa)操作方便。
    5、自动化程度高,可实现远距离自动控制和集中控制。

    技术参数

    公称压力:0.6MPa-1.6MPa
    公称通径:50~400mm
    适用介质:水、污水
    驱动介质:清水、气
    适用温度:0~80℃
    法兰标准:GB/T l 7241 6 GB/T 911 3
    试验标准:GB/T l 3927 APl 598

    零部件材料

    零件名称    阀体、阀盖   膜片压板、阀盘   阀杆     膜片
    材 料   铸铁、球铁、碳钢    球铁、青铜 不锈钢 尼龙强化橡胶

    外形结构图



    主要外形尺寸

    公称通径 连接尺寸 进液接管(G)
    D D1 Φ L H1 H Z-Φ
    80 195 160 210 135 115 330 4-18 1/2"
    100 215 180 240 145 125 360 4-18 1/2"
    150 280 240 315 185 155 450 8-23 1/2"
    200 335 295 400 220 185 545 8-23 1/2"
    250 390 350 460 250 215 610 12-23 1/2"
    300 440 400 555 280 240 680 12-23 1/2"

    安装示意图



    声明:【JM744X液动隔膜角式排泥阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的JM744X液动隔膜角式排泥阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
