PQ41F,PQ41M不锈钢排污球阀

您的位置:阀门 - 排污阀 - PQ41F,PQ41M不锈钢排污球阀 更新时间:2024-09-20 02:09:12
PQ41F,PQ41M不锈钢排污球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:PQ41F、PQ41M不锈钢排污球阀是采用新型密封材料为阀座,采用新型密封材料为阀座,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力...

    • 产品描述
    • 在线询价
    • 技术咨询

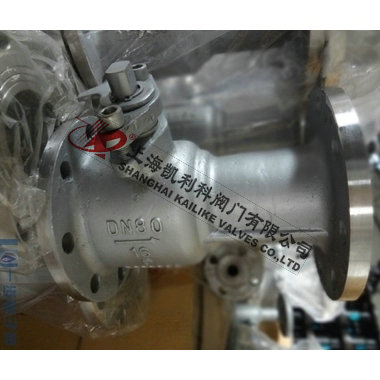

    PQ41F,PQ41M不锈钢排污球阀PQ41F,PQ41M不锈钢排污球阀

    PQ41F、PQ41M不锈钢排污球阀是采用新型密封材料为阀座,采用新型密封材料为阀座,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“剑阀”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

    产品名称: 不锈钢排污球阀 产品型号: PQ41F、PQ41M
    公称通径: DN15~DN100 结构形式: 球形
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+350ºC 驱动方式: 手动、电动、气动
    阀体材质: WCB铸钢、不锈钢304 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、蒸汽、导热油、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    PQ41F、PQ41M不锈钢排污球阀是采用新型密封材料为阀座,采用新型密封材料为阀座,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“凯利科”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

    结构特点

    1、优质的密封圈材料具有耐高温、耐腐蚀之性能。
    2、安装简便,能以任意方向安装于管道中的任意部位。
    3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
    4、一体式结构体积小、安装方便的特点,又具有国标法兰全通径不易泄漏的优点。

    性能参数

    型号 公称压力
    (MPa)
    强度试验压力
    (MPa)
    密封试验压
    (MPa)
    适用温度
    (℃)
    适用介质
    PQ41M/F-16P 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
    PQ41M/F-25P 2.5 3.8 2.8 -28~+350 (PPN)

    零部件材料

    序号 零部件名称 材料
    1 阀体 球墨铸铁、碳素钢、铸不锈钢
    2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
    3 不锈钢
    4 填料 聚四氟乙烯
    5 填料压盖 QT450-10球墨铸铁
    6 阀杆 碳素钢、铬不锈钢
    7 手柄 碳钢

    外形结构图



    主要外形尺寸

    型号 规格 尺寸
    L D D 1 D 2 z-φd H b
    PQ41M/F-16 15 130 95 65 45 4-14 85 14
    20 150 105 75 55 4-14 95 16
    25 160 115 85 65 4-14 103 16
    32 180 135 100 78 4-18 105 18
    40 200 145 110 85 4-18 120 18
    50 230 160 125 100 4-18 195 20
    65 290 180 145 120 4-18 195 20
    80 310 195 160 135 8-18 215 22
    100 350 215 180 155 8-18 253 24

    结构特点及作用原理

      该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
    顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

    声明:【PQ41F,PQ41M不锈钢排污球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PQ41F,PQ41M不锈钢排污球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
