Z44H,Z48H锅炉快速排污阀

您的位置:阀门 - 排污阀 - Z44H,Z48H锅炉快速排污阀 更新时间:2024-03-27 09:03:31

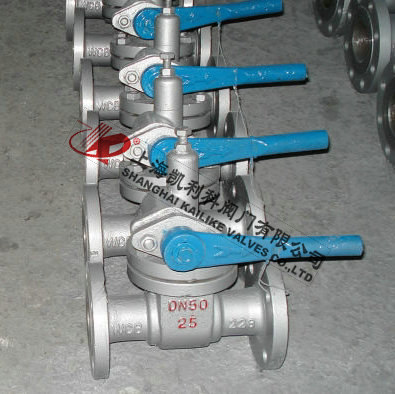

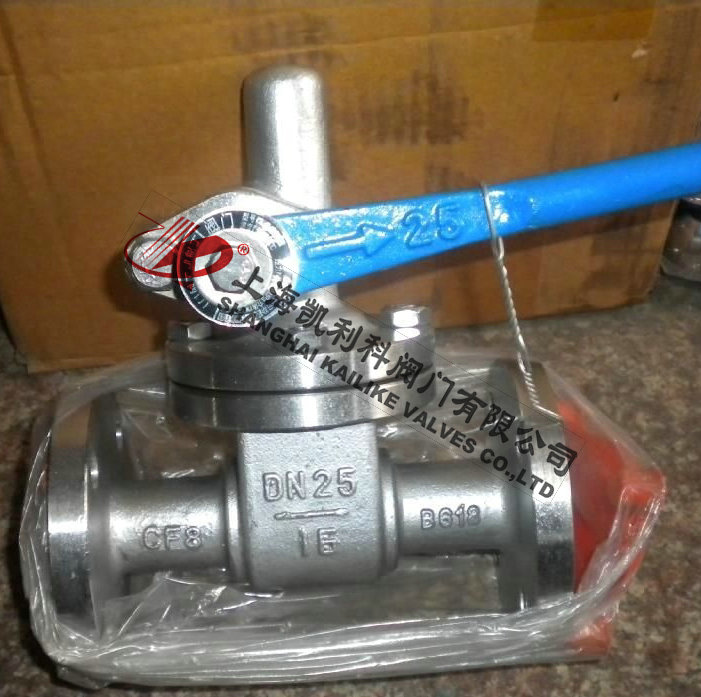

Z44H,Z48H锅炉快速排污阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z44H、Z48H锅炉快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。锅炉快速排污阀是直接依靠介质压力产...

    • 产品描述
    • 在线询价
    • 技术咨询
    Z44H,Z48H锅炉快速排污阀Z44H,Z48H锅炉快速排污阀

    Z44H、Z48H锅炉快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。锅炉快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷;虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封,密封压差还应小于启闭压差,以确保开

    产品名称: 锅炉快速排污阀 产品型号: Z44H、Z48H
    公称通径: DN15~DN80 结构形式: 闸板式
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+425ºC 驱动方式: 手动、电动
    阀体材质: WCB铸钢、不锈钢304 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、蒸汽、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z44H、Z48H锅炉快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。锅炉快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷;虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封,密封压差还应小于启闭压差,以确保开启灵活。

    标准规范

    设计制造:GB/T12237-1989
    检验试验:GB/T13927-1992
    法兰尺寸:JB79-59
    压力温度:GB9131
    压缩弹簧:GB/T1239.2
    结构长度:JB/T6900-93

    结构特点

    1、结构简单,密封性好,体积小、重量轻、材料耗用少
    2、安装尺寸小,特别是驱动力矩小,操作简便
    3、易实现快速启闭;是锅炉快速排污的最佳选择。

    性能规范

    型号 公称压力 试验压力Ps(MPa) 适用介质 适用介质(℃)
    - -
    Z44H、Z48H-16C 1.6 2.4 1.8 水、蒸汽 ≤250
    Z44H、Z48H-16
    Z44H、Z48H-25C 2.5 3.8 2.8
    Z44H、Z48H-25 ≤425
    Z44H、Z48H-40C 4.0 6.0 4.4
    Z44H、Z48H-40 ≤250

    零部件材料

    零件名称 阀体、阀盖 阀座、闸板 阀杆 齿轮轴 填料 垫片 扳手
    Z44H、Z48H-16C
    Z44H、Z48H-25
    Z44H、Z48H-40
    铸钢、不锈钢 铬不锈钢 铬不锈钢 铬不锈钢 油浸石墨
    石棉盘根
    橡胶石
    棉板
    球墨
    铸铁

    外形结构图



    主要外形尺寸

    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    - 重量(kg)
    L D D1 D2 D6 b ZΦd H LO -
    1.6 25 160 115 85 65 - 14 4-Φ14 160 180 10
    32 200 135 100 78 - 16 4-Φ18 180 200 11
    40 230 145 110 85 - 16 4-Φ18 220 220 16
    50 250 160 125 100 - 16 4-Φ18 230 240 20
    65 265 180 145 120 - 18 4-Φ18 250 280 28
    80 280 195 160 135 - 20 8-Φ18 280 350 38
    2.5 25 160 115 85 65 - 16 4-Φ14 160 180 10
    32 200 135 100 78 - 18 4-Φ18 180 200 11
    40 200 145 110 85 - 18 4-Φ18 220 220 16
    50 250 160 125 100 - 20 4-Φ18 230 240 20
    65 265 180 145 120 - 22 8-Φ18 250 280 28
    80 280 195 160 135 - 22 8-Φ18 280 350 38
    4.0 25 160 115 85 65 58 16 4-Φ14 160 180 10
    32 180 135 100 78 66 18 4-Φ18 180 200 11
    40 230 145 110 85 76 18 4-Φ18 220 220 16
    50 250 160 125 100 88 20 4-Φ18 230 240 20
    65 265 180 145 125 110 22 8-Φ18 250 280 28
    80 280 195 160 135 121 22 8-Φ18 280 350 38

    声明:【Z44H,Z48H锅炉快速排污阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z44H,Z48H锅炉快速排污阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
