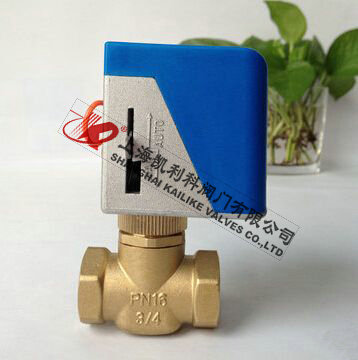

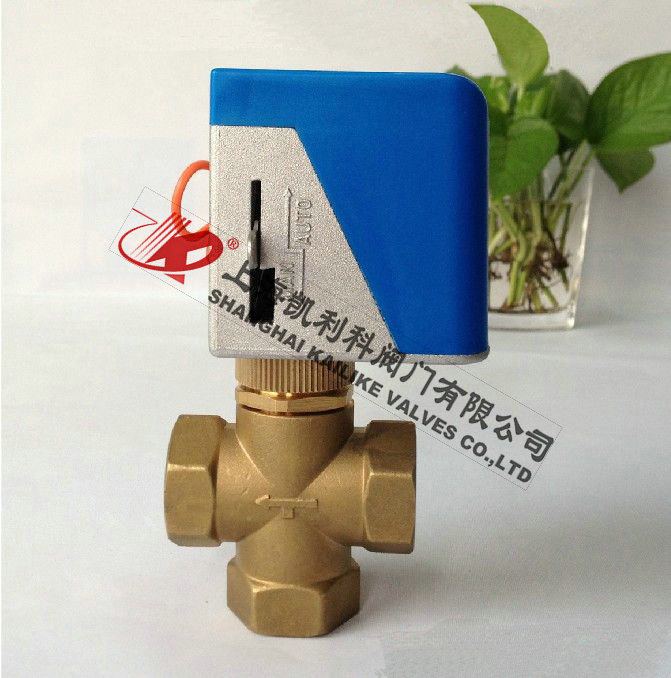

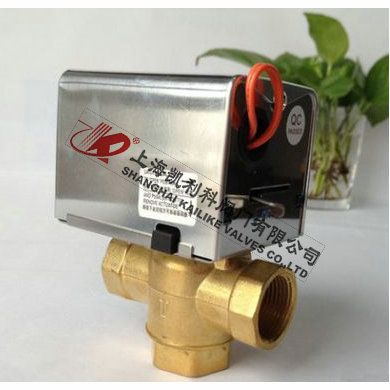

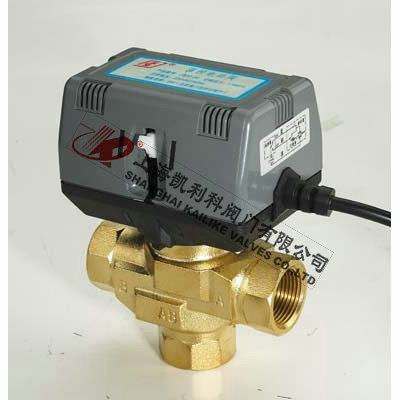

VA7010中央空调电动阀

产品名称：	中央空调电动阀	产品型号：	VA7010
公称通径：	DN15～DN25	结构形式：	二通、三通
公称压力：	1.6MPa	连接方式：	内螺纹
适用温度：	-0ºC～+90ºC	驱动方式：	电动
阀体材质：	黄铜	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	冷水、热水、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

VA7010中央空调电动阀用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

结构特点

1、阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。
2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、驱动器与阀体分离，可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。

技术参数

型号	额定电压	功率	驱动方式	与SRV2000阀配合动作时间	净重(kg)
VA7010-220 VA7010-110	AC220V±10%	7W	单向电机驱动 阀门弹簧复位	全开时间：通电后约10秒 关闭时间：断电后约5秒	0.3
	AC110V±10%
VA7010-24	AC24V±10%

性能参数

产品型号	阀门形式	螺纹连接	流量系数 Kv	关闭压差 (MPa)	工作 介质	流体 温度	环境 温度	储存 温度	承压 (MPa)
VA7010-15	常闭二通阀	G1/2	1.5	0.25	冷冻/ 热水	2-94℃	0-60℃ 最大相对 湿度为不 凝露	-20-65℃ 最大相对 湿度为不 凝露	1.6
VA7010-15	混合三通阀	G1/2	1.5	0.25
VA7010-20	常闭二通阀	G3/4	2.5	0.1
VA7010-20	混合三通阀	G3/4	2.5	0.1
VA7010-25	常闭二通阀	G1	4.8	0.06
VA7010-25	混合三通阀	G1	4.8	0.06

零部件材料

阀体材料：	黄铜锻造
阀杆材料：	不锈钢  (A1S1302)
密封材料：	丁腈橡胶 (NBR)
驱动器：	盖阻燃ABS工程塑料

外形结构图



主要外形尺寸

型号	尺 寸(mm)		净 重 (kg)
	A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

安装示意图

安装调试

1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的有效性。

维修和保养

1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。
4、驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。

注意事项

马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开关态，每当电流首次通过电动阀时，手动杆会再设定至自动位置。常闭二通阀和混合三通阀的安装如图形3、4所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向，若带有辅助开关，其接线如图6所示。



声明：【VA7010中央空调电动阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的VA7010中央空调电动阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
