STAF-16C静态水力平衡阀

STAF-16C静态水力平衡阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      上海剑阀阀门竭诚为您提供安全可靠的STAF-16C静态水力平衡阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 在线询价
    • 技术咨询

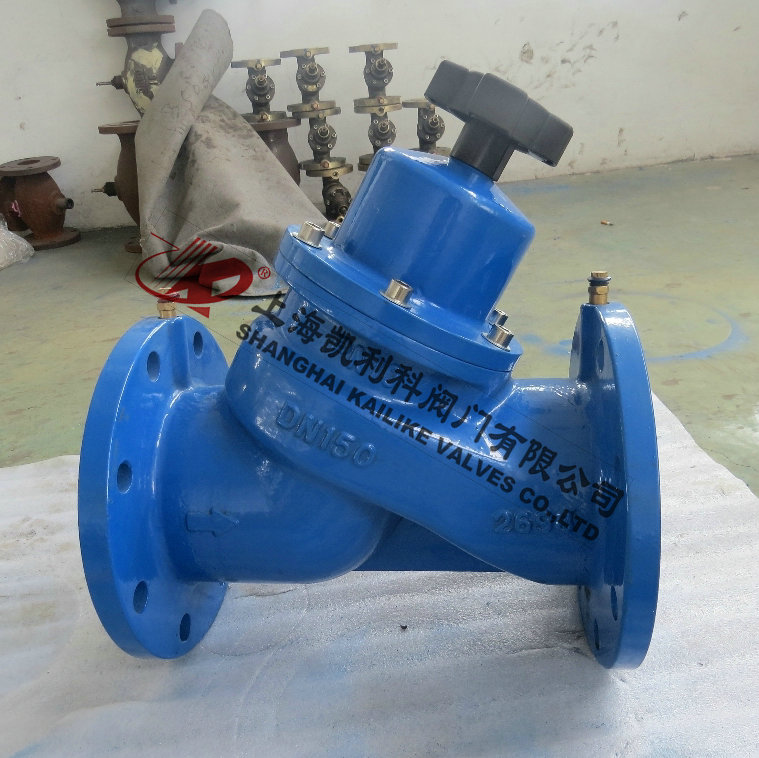

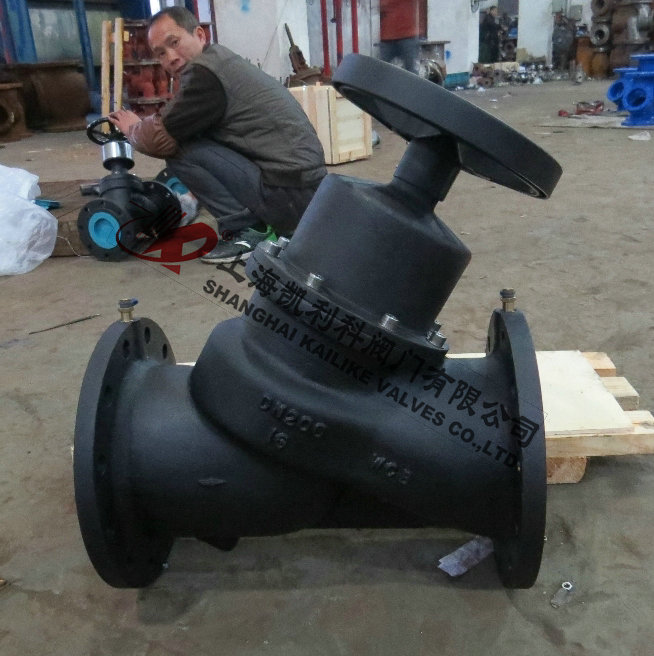

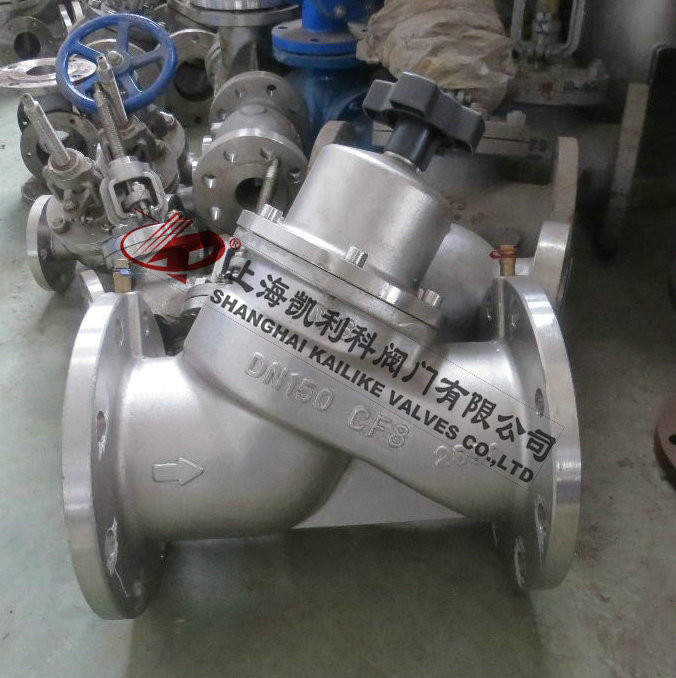

    STAF-16C静态水力平衡阀STAF-16C静态水力平衡阀

    STAF-16C静态水力平衡阀用于完成一个系统中各分支回路间的水力平衡。它的测量通道改变了流量的测量精度,协助调试工程师在完成系统平衡的过程中,降低操作难度,提高调试的精确度。精细的球墨铸铁阀体及软密封设计保证了STAF-16C系列静态水力平衡阀长时间的使用寿命及严密的关断功能。

    产品名称: 静态水力平衡阀 产品型号: STAF-16C
    公称通径: DN40~DN400 功能作用: 平衡流量
    公称压力: 1.6MPa~2.5MPa 连接方式: 法兰式
    适用温度: -20ºC~+120ºC 驱动方式: 手动
    阀体材质: 球墨铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、液体等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    STAF-16C静态水力平衡阀用于完成一个系统中各分支回路间的水力平衡。它的测量通道改变了流量的测量精度,协助调试工程师在完成系统平衡的过程中,降低操作难度,提高调试的精确度。精细的球墨铸铁阀体及软密封设计保证了STAF-16C系列静态水力平衡阀长时间的使用寿命及严密的关断功能。

    产品特点

    1、准确地调节压降和流量。
    2、解决供热(空调)系统中存在的室温冷热不均问题。
    3、等百分比流量特性,能够合理地分配流量。
    4、克服了“大流量,小温差”的不合理现象。
    5、达到管网液体平衡和节约源的目的。
    6、安装了静态水力平衡阀的供(回)水管不必再设截止阀。

    性能规范

    应用范围 供热及制冷系统,生活水系统及冷却塔循环水系统,最大工作压力:25bar、额定压力:PN25
    阀体 球磨铸铁EN-GJS-400-15、铸钢WCB、不锈钢304
    连接扣 PP、WCB
    阀锥、阀轴 铜合金
    压力测试口 带有EPDM密封的黄铜
    流量误差 ±5%(50%~100%开度)
    工作温度 -20℃~+120℃当需要更高温度时,可特殊定做,当温度高于120℃时,请卸下手轮。
    密封 PTFE/双面O形圈
    手轮 聚酰胺材料DN50~DN400
    阀冒 球墨铸铁
    阀芯 硅黄铜,CuZn16Si4-C
    数字手轮 DN50~DN400的阀门配以红色聚酰胺塑料
    表面处理 两次瓷漆喷涂符合标准ISO5752,1系列,BS2080,EN558-1,1系列
    测量接口 自封式的测量口,移动盖帽并用探针插入测量

    流量计算

    计算公式:Q=Kv×√(ΔP) (Q:流量,单位m3/h ;Kv:阀门参数 ;ΔP:阀门前后压差,单位Bar)静态水力平衡阀选型时,若无法准确知道所安装处应补偿的阻力值时,为不增加系统阻力,则阀门全开情况下其前后压差不大于5KPa。

    外形结构图



    主要外形尺寸

    型号 DN D L H
    STAF-16C-40 40 150 165 238
    STAF-16C-50 50 165 203 258
    STAF-16C-65 65 185 216 285
    STAF-16C-80 80 200 250 324
    STAF-16C-100 100 220 292 355
    STAF-16C-125 125 250 330 410
    STAF-16C-150 150 285 356 477
    STAF-16C-200 200 340 495 613
    STAF-16C-250 250 405 622 740
    STAF-16C-300 300 460 698 828
    STAF-16C-350 350 520 787 930

    安装位置


    声明:【STAF-16C静态水力平衡阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的STAF-16C静态水力平衡阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
