GSP排污孔

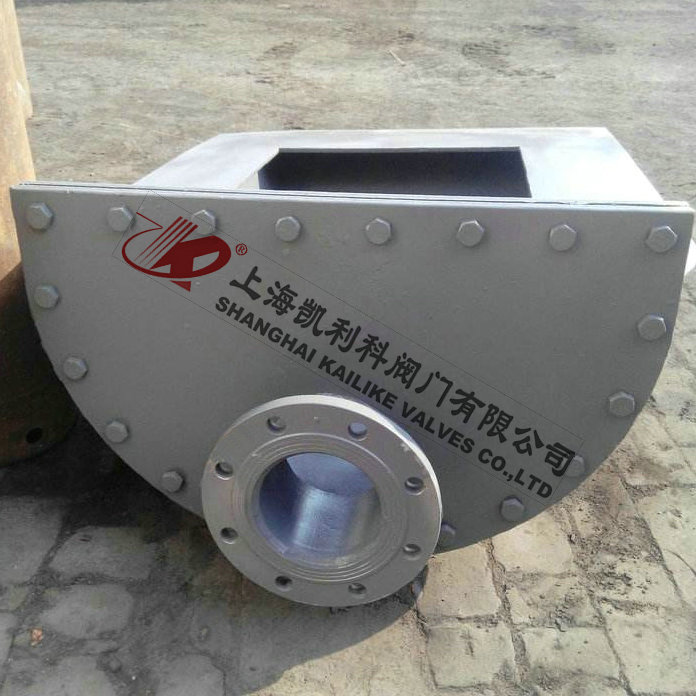

GSP排污孔设置在轻质油罐下部距地面300MM左右处，清扫油罐时从此孔排出污泥。带放水管的排污孔平时可通过放水管排出罐内污水。
|
产品名称： |
排污孔 |
产品型号： |
GSP |
|
公称通径： |
DN100～DN150 |
功能作用： |
排污 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-28ºC～+60ºC |
安装位置： |
储罐 |
|
阀体材质： |
铝合金、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
汽油、柴油、煤油、原油、甲苯等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GSP排污孔设置在轻质油罐下部距地面300MM左右处，清扫油罐时从此孔排出污泥。带放水管的排污孔平时可通过放水管排出罐内污水。
结构原理
1、排污孔由沿轴线剖分的DN600mm钢管制成，设置在油罐底板下面，伸出罐外一端有法兰盖，法兰盖上附设放水管。平时可从放水管排除底水，清扫油罐时，打开法兰盖，从排污孔清扫出沉积于罐底的污泥。
2、放水管是为了排放油罐底水而设置的。其口径根据油罐容积确定，容积小于3000m的油罐多采用DN50mm和DN80mm的放水管；容积等于或大于3000m的油罐多采用DN100mm的放水管。放水管有固定设置和与排污孔联合设置两种形式。固定设置的放水管用于重油储罐。每个油罐一般装设一个放水管。平时可从放水管排出底水，清扫油罐时，打开法兰盖，从排污孔清扫出沉积于罐底的污泥。
3、排污孔放水管在油罐上的安装位置可根据放水和排污的便利情况来确定，但与人孔的水平夹角应不小于90°。
外形结构图
主要外形尺寸
|
规格型号 |
D |
L |
法兰PN1.6 |
备注 |
|
GSP-50A |
53 |
75 |
JB/T78-94 |
按照客户指定，定制非标产品 |
|
GSP-80B |
81 |
75 |
JB/T78 |
|
GSP-100C |
108 |
80 |
JB/T78 |
|
GSP-150D |
149 |
100 |
JB/T78 |
声明：【GSP排污孔】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GSP排污孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
