PC4,PC8空气泡沫产生器

您的位置:阀门 - 呼吸阀 - PC4,PC8空气泡沫产生器 更新时间:2024-03-27 09:03:16
PC4,PC8空气泡沫产生器
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:PC4、PC8空气泡沫产生器是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液...

    • 产品描述
    • 在线询价
    • 技术咨询

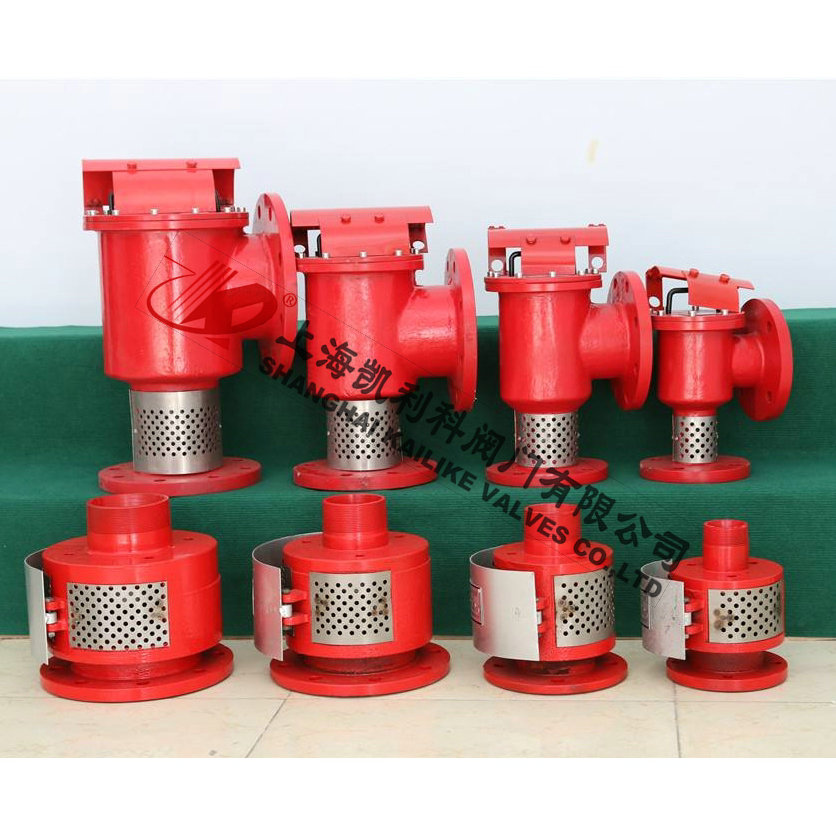

    PC4,PC8空气泡沫产生器PC4,PC8空气泡沫产生器

    PC4、PC8空气泡沫产生器是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液,流经输送管道,通过泡沫产生器时产生一定压的力,从而与空气接触,形成泡沫,扑灭油类火灾。

    产品名称: 空气泡沫产生器 产品型号: PC4、PC8
    公称通径: DN40~DN300 功能作用: 产生泡沫
    公称压力: 1.6MPa 连接方式: 法兰
    适用温度: -28ºC~+60ºC 安装位置: 储罐
    阀体材质: 铸钢、不锈钢、铝合金 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 汽油、柴油、煤油、原油、甲苯等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    PC4、PC8空气泡沫产生器是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液,流经输送管道,通过泡沫产生器时产生一定压的力,从而与空气接触,形成泡沫,扑灭油类火灾。

    规格图号

    型号规格 图号 重量(kg) 技术条件
    PC4(25升) GKP-25 16 1、工作压力5kg/cm2 时,混合液为4升/秒泡沫发生量25升。
    2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
    PC8(50升) GKP-50 22 1、工作压力5kg/cm2 时,混合液为8升/秒泡沫发生量50升。
    2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
    PC16(100升) GKP-100 32 1、作压力5kg/cm2 时,混合液为16升/秒泡沫发生量100升。
    2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。。
    PC24(150升) GKP-150 40 1、作压力5kg/cm2 时,混合液为24升/秒泡沫发生量150升。
    2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。

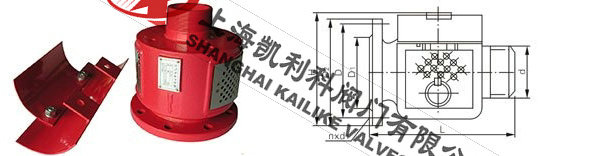

    外形结构图



    主要外形尺寸

    规 格 安装尺寸 (毫米)
    D D1 D2 d 1 H n di
    25升 Ф130 Ф110 Ф160 KG2〞 216 170 4 Ф14
    50升 Ф150 Ф125 Ф185 KG2 1/2〞 228 190 4 Ф18
    100升 Ф200 Ф175 Ф235 KG3〞 230 210 8 Ф18
    150升 Ф225 Ф200 Ф260 KG4〞 234 230 8 Ф18

    使用说明

      1、空气泡沫产生器进口标定工作压力为0.5Mpa,也可以在0.3—0.5Mpa压力范围内使用,但混合量和泡沫量相应变化;
      2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液;
      3、本产生器配有3%型和6%型普通空气泡沫液;
      4、为防止易燃液体贮罐内气体蒸发外漏,壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕,混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装;
      5、导板安装在贮罐内壁上,保证泡沫罐壁淌下、平稳地复盖在燃烧液面上,以提高灭火效果;
      6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
      结构原理:空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。 当泡沫混合液流过产生器喷咀时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫,空气泡沫通过泡沫喷管和导板输入贮罐内,沿罐壁淌下,平稳地复盖在燃烧液面上。
      注:重量中不包括用户自行配制的管和弯头重量。

    维护保养

      1、空气泡沫产生器上有产品标牌,注明产品名称、型号、规格、制造日期和厂名,安装前要根据产品型号参照上图所列尺寸由用户自行配制泡沫喷管组;
      2、先将导板组装在贮罐内壁上,然后再装泡沫喷管组和壳体组,罩板应在上方;
      3、安装结束后进行泡沫喷射试验一次,以观察喷射泡沫是否正常,水泵供水压力和产生器进口压力是否符合要求;管路有无渗漏现象等,最后安装好密封玻璃;
      4、空气泡沫产生器整个管道必须保证畅通,要经常检查是否有堵塞现象。密封玻璃是否完好;
      5、为了避免和减轻贮罐壁变形时对管道的破坏,最好在生产器进口管道中安装一段相同口径的金属软管。

    声明:【PC4,PC8空气泡沫产生器】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PC4,PC8空气泡沫产生器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
