HX8,HXF8带接管吸入阀,单吸阀,呼吸阀

您的位置:阀门 - 呼吸阀 - HX8,HXF8带接管吸入阀,单吸阀,呼吸阀 更新时间:2024-09-20 02:09:54
HX8,HXF8带接管吸入阀,单吸阀,呼吸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:HX8、HXF8带接管吸入阀、单吸阀、呼吸阀是固定在储罐顶上的通风装置,用来维持储罐气压平衡,以保证罐内压力的正常状态,防止罐内超压...

    • 产品描述
    • 在线询价
    • 技术咨询

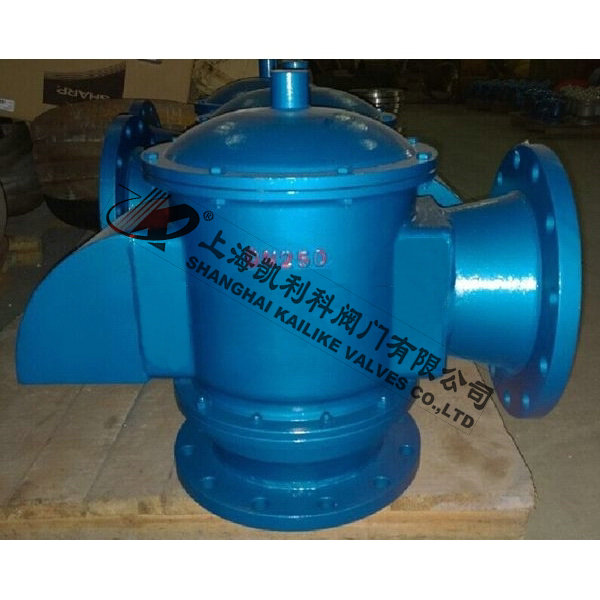

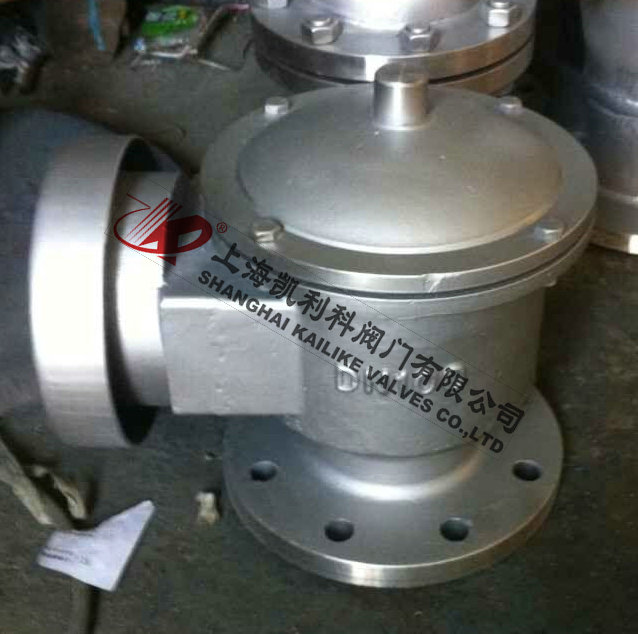

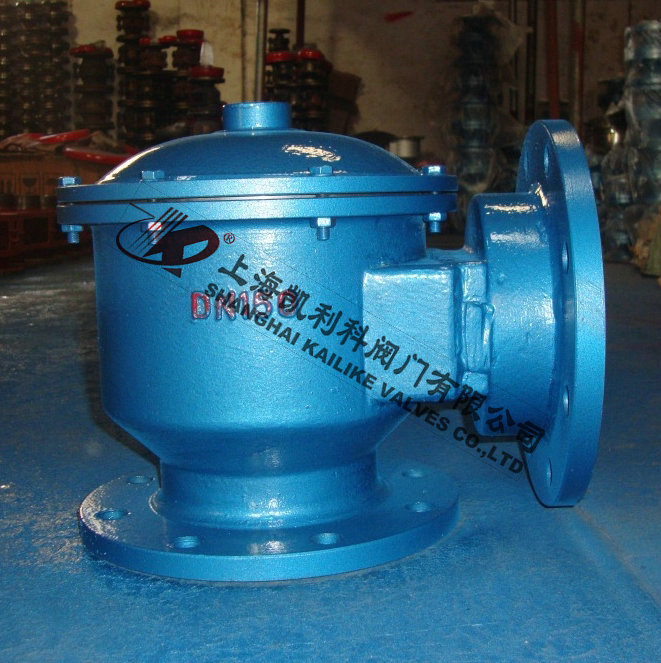

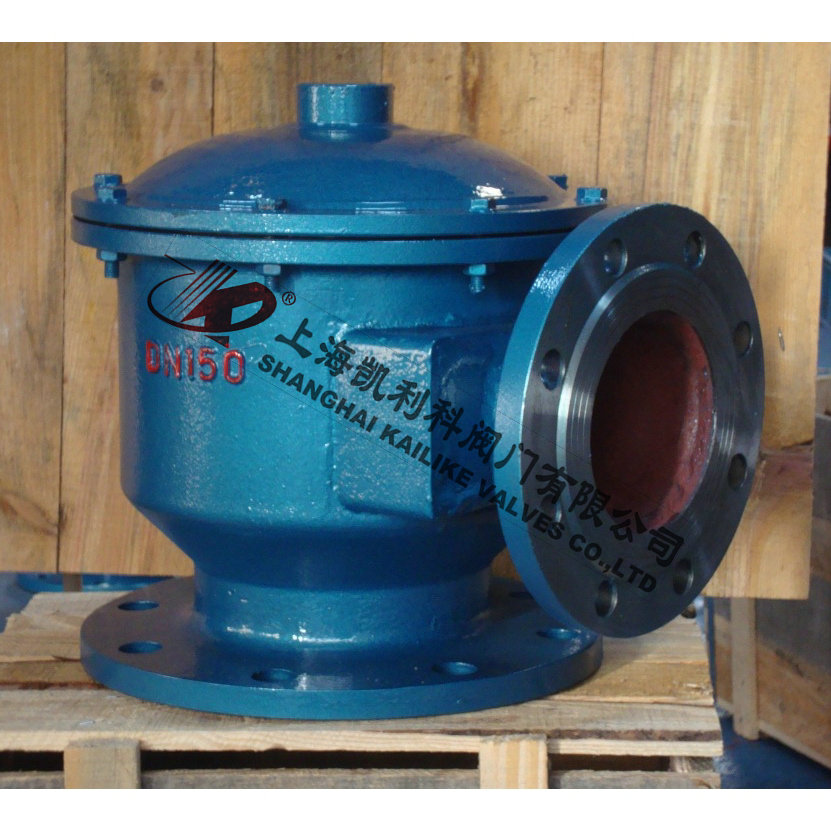

    HX8,HXF8带接管吸入阀,单吸阀,呼吸阀HX8,HXF8带接管吸入阀,单吸阀,呼吸阀

    HX8、HXF8带接管吸入阀、单吸阀、呼吸阀是固定在储罐顶上的通风装置,用来维持储罐气压平衡,以保证罐内压力的正常状态,防止罐内超压或超真空室储罐遭受损坏,也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。

    产品名称: 带接管吸入阀、单吸阀、呼吸阀 产品型号: HX8、HXF8
    公称通径: DN50~DN250 结构形式: 带接管吸入
    公称压力: 1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: -28ºC~+60ºC 安装位置: 储罐顶部
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 汽油、柴油、煤油、原油、甲苯等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    HX8、HXF8带接管吸入阀、单吸阀、呼吸阀是固定在储罐顶上的通风装置,用来维持储罐气压平衡,以保证罐内压力的正常状态,防止罐内超压或超真空室储罐遭受损坏,也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。

    设计规范

    据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:甲、乙类液体的固定顶罐,应设阻火器和呼吸阀。而我国呼吸阀产品类型单一,还满足不了石油化工各部门的需求。为了解决上述问题,我公司研制开发了HX型带接管吸入阀、单吸阀、呼吸阀,该呼吸阀类型多,规格齐全,结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀,单吸阀,呼吸阀,各种结构形式均可与阻火器组合构造,也可配制所需的接管。
    制造标准:GB5908-86;SY7511-87
    法兰标准:HG20592-97;JB/T78-94
    检验标准:SY/T0511-1996《石油储罐呼吸阀》;API2000

    型号编制

    代号说明

    代号 类型 代号 类型
    HX1 带接管呼吸阀 HXF1 带接管阻火呼吸阀
    HX2 带双接管呼吸阀 HXF2 带双接管阻火呼吸阀
    HX3 带吸入接管呼吸阀 HXF3 带吸入接管阻火呼吸阀
    HX4 带呼出接管呼吸阀 HXF4 带呼出接管阻火呼吸阀
    HX5 单呼阀 HXF5 阻火单呼阀
    HX6 单吸阀 HXF6 阻火单吸阀
    HX7 带接管呼出阀 HXF7 带接管阻火呼出阀
    HX8 带接管吸入阀 HXF8 带接管阻火吸入阀

    零部件材料

    代号 主体材料 阀盘/阀座 密封材料
    ZG200-400 0Cr19Ni9 F4
    ZG0Cr18Ni9 ZG0Cr18Ni9 F4
    ZG0Cr18Ni9Ti ZG0Cr18Ni9Ti F4
    ZG0Cr18Ni12Mo2Ti ZG0Cr18Ni12Mo2Ti F4
    ZAlsi7Mg ZAlsi7Mg F4

    通气量表

    代号 规格mm 50 80 100 150 200 250
    压力等级P 通气量m3/h
    A +355 25 60 90 190 340 500
    -295 20 50 75 160 280 450
    B +980 30 70 100 200 380 600
    -295 20 50 75 160 280 450
    C +1765 40 95 140 280 500 800
    -295 20 50 75 160 280 450
    允许泄漏量m3/h ≤0.04 ≤0.4

    操作压力

    等级 A B C D
    呼出压力 +355Pa(36mmH2O) +980Pa(100mmH2O) +1765Pa(180mmH2O) 由用户定
    吸入压力 -295Pa(30mmH2O) -295Pa(30mmH2O) -392Pa(40mmH2O) 由用户定

    外形结构图



    主要外形尺寸

    DN 50 80 100 150 200 250
    H(HX8) 250 400 400 470 550 620
    H(HXF8) 320 470 470 540 625 700
    H1(HX8) 110 160 160 200 250 290
    H1(HXF8) 180 230 270 270 320 370
    L 300 420 420 520 650 760
    L1 165 250 250 320 400 480

    安装维护

      1、带接管吸入阀、单吸阀、呼吸阀安装在储油罐的最高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
      2、带接管吸入阀、单吸阀、呼吸阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
      3、带接管吸入阀、单吸阀、呼吸阀安装于储罐上一般使用1-3个月,需要定期检查呼吸阀正负压阀盘工作是否灵活,呼吸阀在正常工作时,会发出“吸-吸-吸”的泄压排气的声音,否则,需要将呼吸阀顶部的阀盖打开,检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
      4、带接管吸入阀、单吸阀、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。

    声明:【HX8,HXF8带接管吸入阀,单吸阀,呼吸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的HX8,HXF8带接管吸入阀,单吸阀,呼吸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
