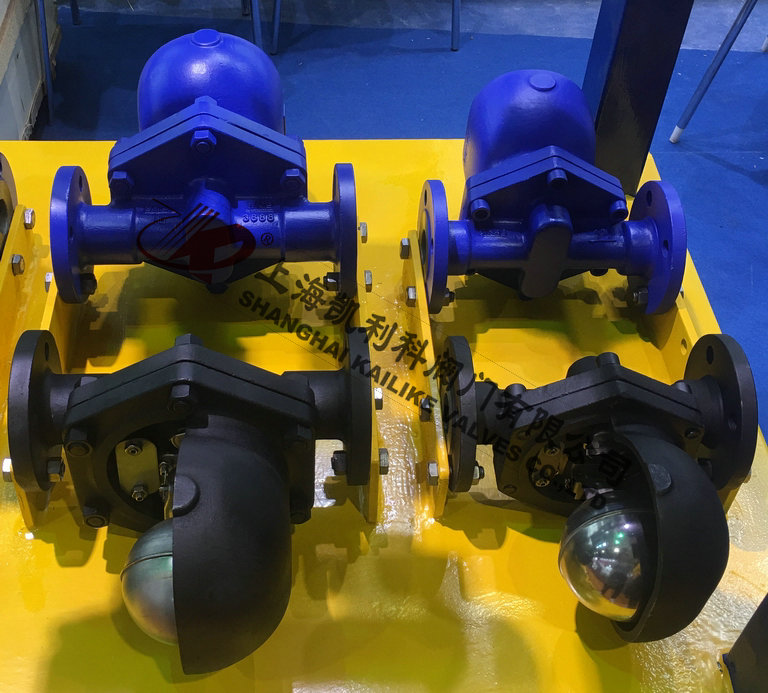

FT44H杠杆浮球式蒸汽疏水阀
FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
|
产品名称： |
杠杆浮球式蒸汽疏水阀 |
产品型号： |
FT44H |
|
公称通径： |
DN15～DN100 |
结构形式： |
杠杆式 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰、内螺纹、承插焊 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
产品特点
1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。
工作原理

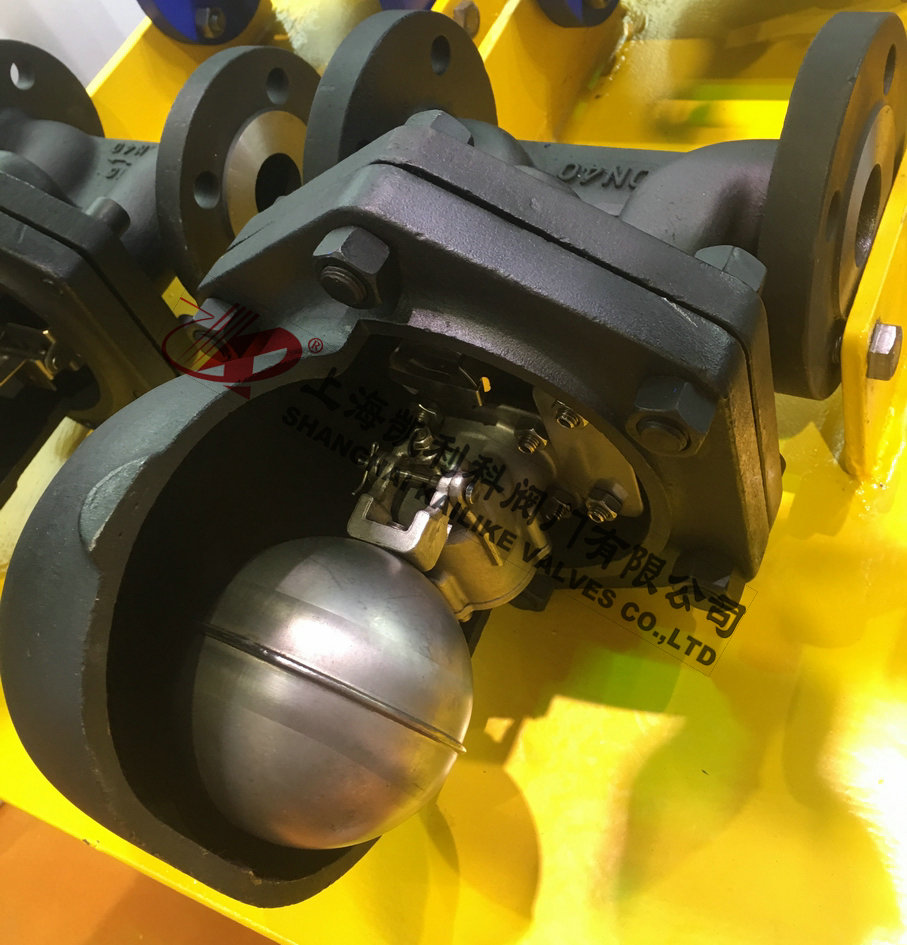

该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
排量图

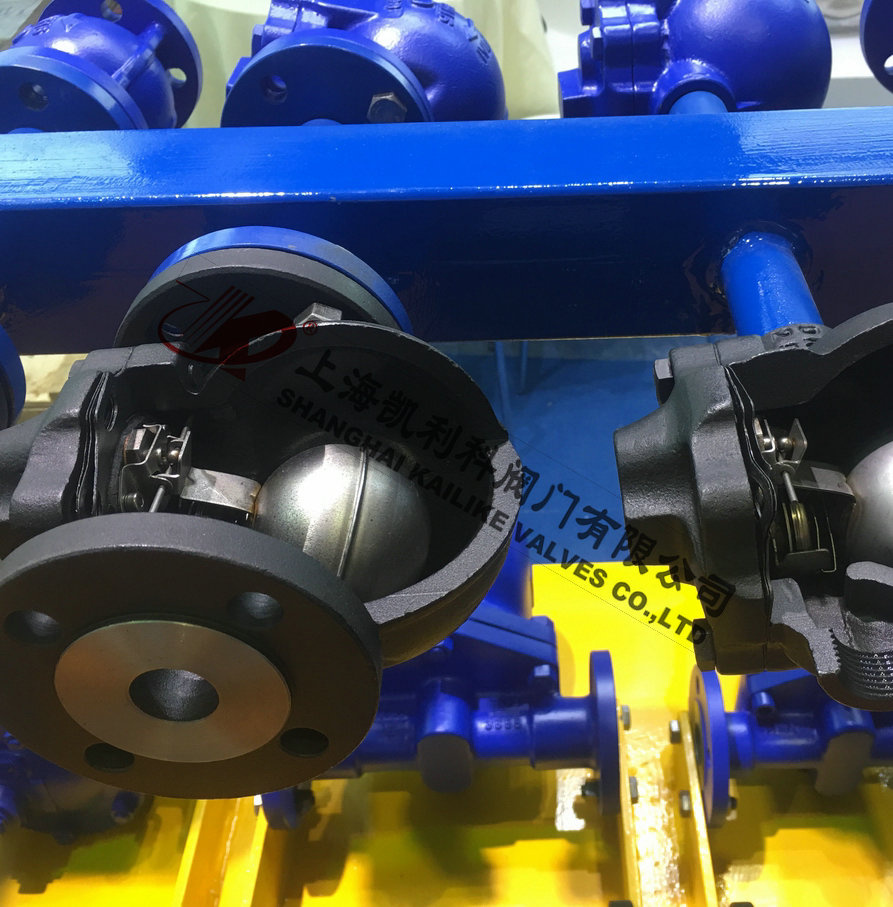

结构分析图
主要零部件
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
|
2 |
密封板 |
Q235 |
|
3 |
弹子密封座 |
304 |
|
4 |
支架 |
304 |
|
5 |
螺柱 |
35CrMoA |
|
6 |
螺母 |
45 |
|
7 |
垫圈 |
H62 |
|
8 |
膜盒密封座 |
304 |
|
9 |
膜盒 |
304 |
|
10 |
杠杆 |
304 |
|
11 |
浮球 |
304 |
|
12 |
阀盖 |
WCB |
外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT44H |
15 |
150 |
159 |
70 |
102 |
|
20 |
150 |
159 |
70 |
102 |
|
25 |
160 |
159 |
70 |
106 |
|
32 |
270 |
225 |
153 |
178 |
|
40 |
270 |
225 |
153 |
178 |
|
50 |
270 |
225 |
153 |
178 |
|
65 |
270 |
225 |
153 |
178 |
|
80 |
350 |
300 |
90 |
210 |
|
100 |
350 |
300 |
90 |
210 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
FT14H |
15 |
121 |
148 |
70 |
112 |
|
20 |
121 |
148 |
70 |
112 |
|
25 |
145 |
158 |
70 |
112 |
|
32 |
270 |
225 |
153 |
172 |
|
40 |
270 |
225 |
153 |
172 |
|
50 |
270 |
225 |
153 |
172 |
声明：【FT44H杠杆浮球式蒸汽疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的FT44H杠杆浮球式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
