SFA22C-300T冷冻机安全阀

您的位置:阀门 - 安全阀 - SFA22C-300T冷冻机安全阀 更新时间:2024-03-27 09:03:44
SFA22C-300T冷冻机安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:SFA22C-300T冷冻机安全阀(中央空调用安全阀)是一种结构小巧,重量轻,适用于冷冻设备主机超压保护的安全装置;全身采用黄铜棒材加工而...

    • 产品描述
    • 在线询价
    • 技术咨询

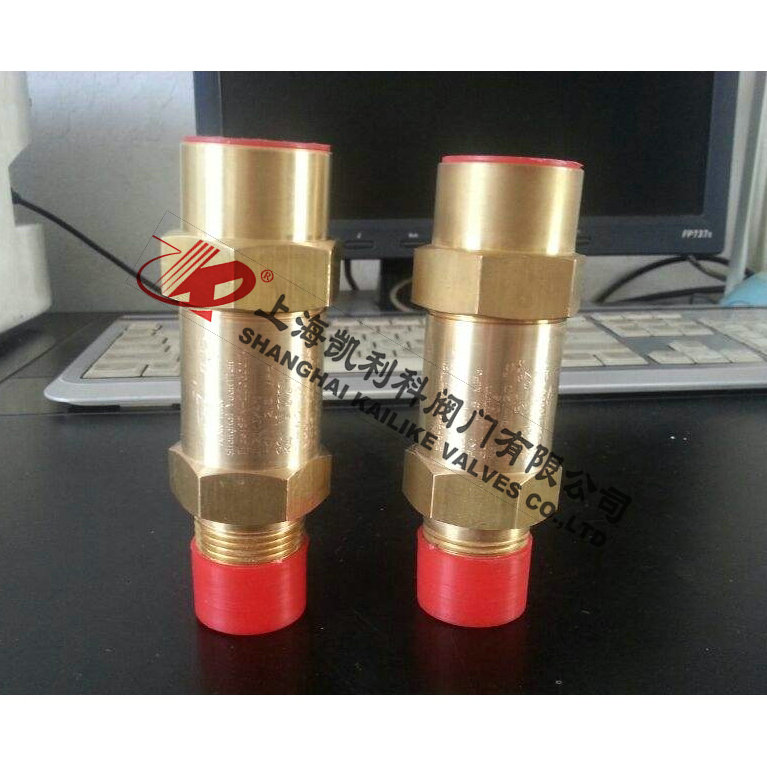

    SFA22C-300T冷冻机安全阀SFA22C-300T冷冻机安全阀

    SFA22C-300T冷冻机安全阀(中央空调用安全阀)是一种结构小巧,重量轻,适用于冷冻设备主机超压保护的安全装置;全身采用黄铜棒材加工而成,密封采用聚四氟乙烯F4材料,密封性能高,泄露量符合ANSI标准。整定压力等级≤4.0MPa。

    产品名称: 冷冻机安全阀 产品型号: SFA-22C300T
    公称通径: DN8~DN32 结构形式: 弹簧式
    公称压力: 1.6MPa~4.0MPa 连接方式: 外螺纹
    适用温度: -29ºC~+180ºC 驱动方式: 弹簧自动起跳
    阀体材质: 黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、空气、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    SFA-22C300T冷冻机安全阀(中央空调用安全阀)是一种结构小巧,重量轻,适用于冷冻设备主机超压保护的安全装置;全身采用黄铜棒材加工而成,密封采用聚四氟乙烯F4材料,密封性能高,泄露量符合ANSI标准。整定压力等级≤4.0MPa。

    产品特点

    1、整定压力偏差小,可达±3%
    2、启闭压差≤15%
    3、选用优质的弹簧钢,保证弹簧的寿命和稳定性
    4、全身采用黄铜棒材加工而成
    5、全启式结构,排量大
    6、密封采用聚四氟乙烯F4材料,密封性能高
    7、卤素检测试验≤0.1盎司/年

    执行标准

    设计规范:ANSI/ASHRAE15
    结构长度:ANSI
    试验与检验:ANSI
    产品标识:GB/T 12220
    供货规范:JB/T 7928

    额定排量

    口径 mm(in) do
    (mm)
    整定压力Psig(Mpa)
    200(1.38) 250(1.72) 300(2.07) 350(2.42) 400(2.76)
    DN8(1/4) 6.3 9 11.5 13.5 15.5 18
    DN10(3/8) 7.0 12 14.5 17 20 22.5
    DN15(1/2) 7.8 14.5 18 21.5 25 28
    DN20(3/4) 11 29 35.5 42.5 49.5 56
    DN25(1) 18 77.5 95.5 114 132.5 150.5
    DN32(1'/4) 26.5 168 207 247 287 319.5
    注:排量单位Lbs/min(空气)

    性能参数

    型号 Type SFA22C-300T
    公称压力 300Lbs
    公称通径 DN8~32(1/4~1-1/4")
    强度试验压力 5.2MPa
    排放压力 ≤1.1倍整定压力
    密封压力 0.9倍整定压力
    密封性 气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年
    适用温度 -40~105°C
    适用介质 制冷剂、油、水、气体等

    主要零件材料

    序号 NO. 零件名称 材料
    1 阀体 HPb59-1/H62
    2 密封圈 PTFE
    3 阀瓣 HPb59-1/H62
    4 弹簧 50CrVA
    5 调整螺母 HPb59-1/H62
    6 垫片 T3
    7 螺母 HPb59-1/H62

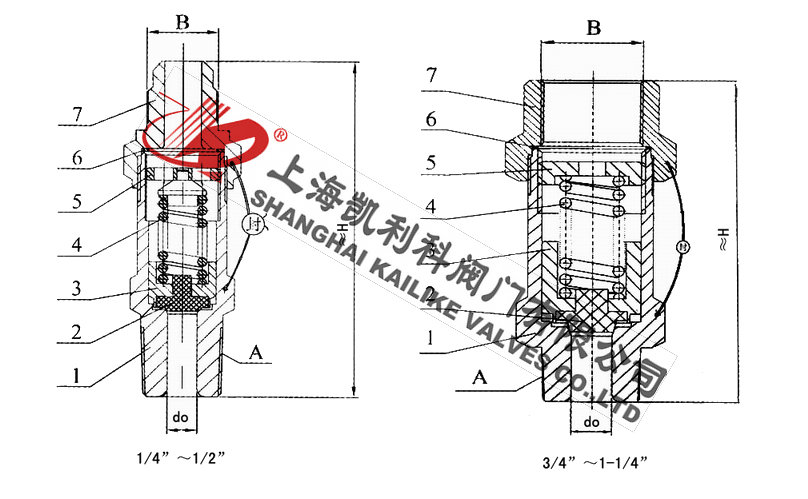

    外形结构图



    主要外形尺寸

    口径mm(in) in ≈H (mm)
    进口A 出口B
    DN8(1/4) 1/4-18MNPT 5/8-18UNF 80
    DN10(3/8) 3/8-18MNPT 5/8-18UNF 90
    DN15(1/2) 1/2-14MNPT 7/8-14UNF 95
    DN20(3/4) 3/4-14MNPT 3/4-14FNPT 100
    DN25(1) 1-11.5MNPT 1-11.5FNPT 120
    DN32(1'/4) 1'/4-11.5MNPT 1'/2-11.5FNPT 175


    声明:【SFA22C-300T冷冻机安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的SFA22C-300T冷冻机安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
