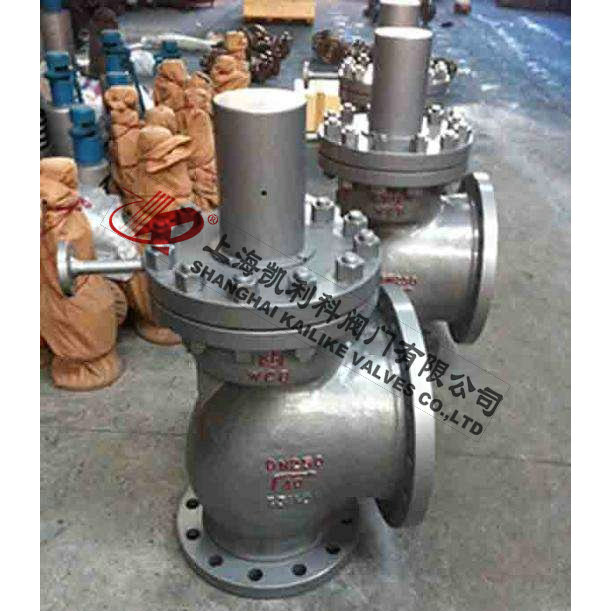

A49H,A49Y蒸汽主安全阀

产品名称：	蒸汽主安全阀	产品型号：	A49H、A49Y
公称通径：	DN150～DN250	结构形式：	活塞式
公称压力：	1.6MPa～16.0MPa	连接方式：	法兰
适用温度：	-15ºC～+540ºC	驱动方式：	弹簧自动起跳
阀体材质：	WCB、铸钢、铬钼钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、液体、气体	生产厂家：	上海凯利科阀门有限公司

产品说明

A49H、A49Y蒸汽主安全阀是一种新颖结构的安全阀。主要用于电站锅炉、压力容器、减温减压设备，是受压设备、容器上的最佳超压保护装置。A49H、A49Y蒸汽主安全阀的主要优点是 与冲量安全阀配套使用，提高了动作的灵敏度和安全阀口径，而且主阀采用塞式，动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠。

执行标准

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

产品特点

1、采用活塞结构
2、主阀设有缓冲阀，减少密封面损坏
3、密封面采用硬质合金设计，坚固耐用

工作原理

1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入蒸汽主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭是，阀瓣又自动关闭。
2、密封面用钴基鉻镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。

整定压力

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0
16.0	10.0～13.0	13.0～16.0

性能参数

型号		铸钢型 A49H-C	15CrMo1V合金钢型 A49Y-V
口径范围		DN150～DN200
适用温度		≤425°C	≤540°C
适用介质		蒸汽	蒸汽
材料	1、阀体	WCB	15CrMo1V
	2、阀盖	WCB	12Cr1MoVA
	3、活塞	2Cr13	304SS
	4、阀瓣	2Cr13	17-7PH
	5、活塞	2Cr13	15CrMo1V
	6、活塞环	304SS	304SS
	7、弹簧	50CrVa	50CrVa
	8、阀杆	2Cr13	304SS
	9、保护罩	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金

外形结构图



主要外形尺寸

公称通径	L	L1	L2	H	DN"
150	220	230	240	486	200
200	270	295	330	615	300
250	300	350	370	646	350

安装说明

1、阀门必须垂直安装在设备的最高位置。
2、住安全阀紧固在支座上，支座承受蒸汽主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在蒸汽主安全阀上，蒸汽主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的最低点应考虑疏水，以免排汽时产生水击。
