ZQDF水用电磁阀

您的位置:阀门 - 电磁阀 - ZQDF水用电磁阀 更新时间:2024-03-27 09:03:38
ZQDF水用电磁阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZQDF水用电磁阀广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、...

    • 产品描述
    • 在线询价
    • 技术咨询

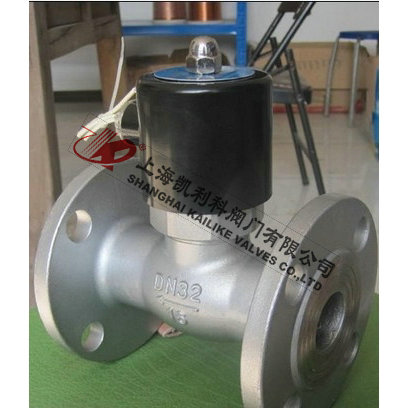

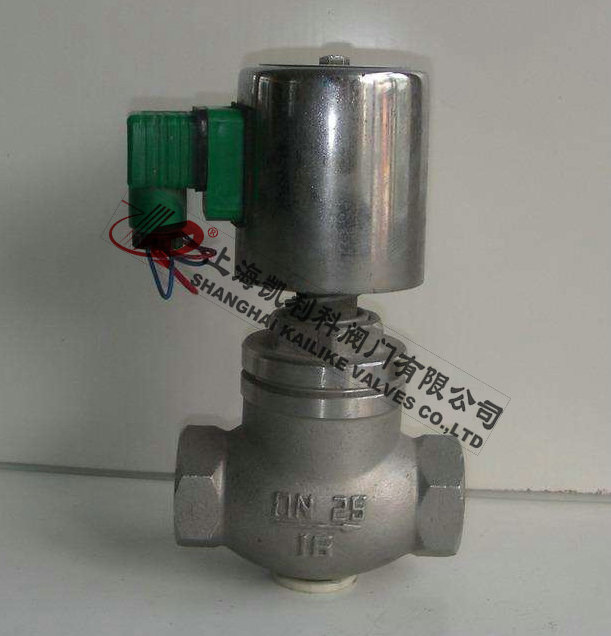

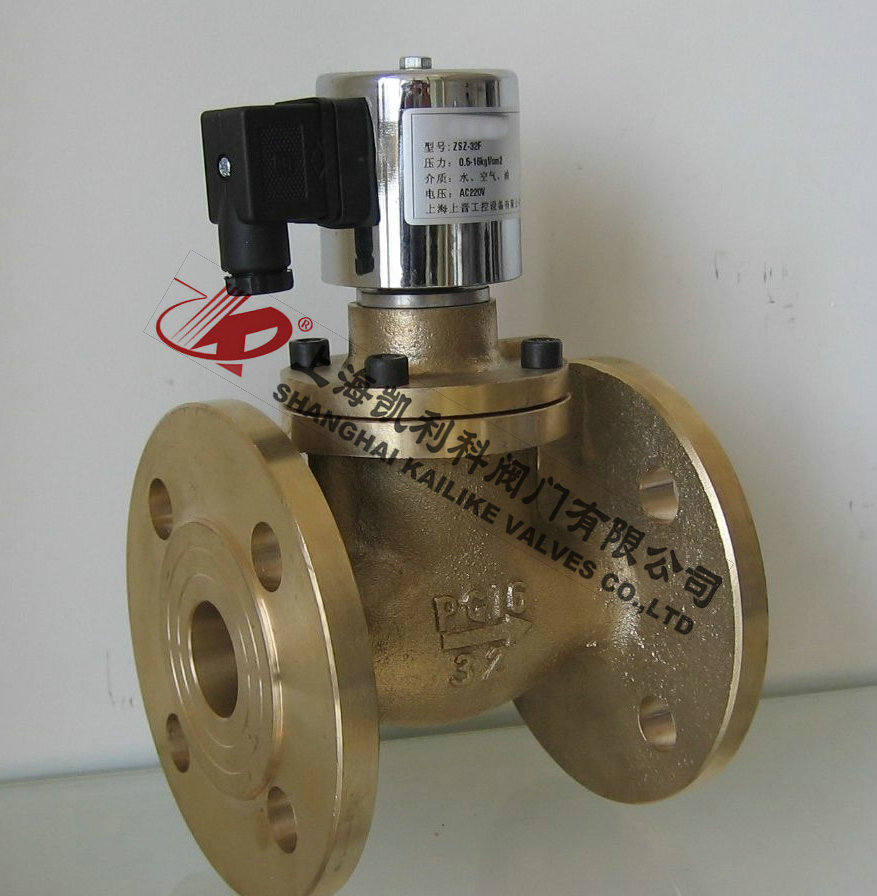

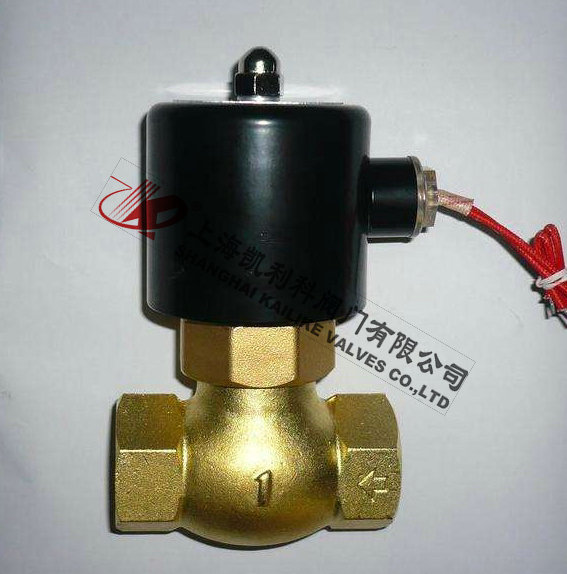

    ZQDF水用电磁阀ZQDF水用电磁阀

    ZQDF水用电磁阀广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF水用电磁阀系列主要用于水、液体、空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

    产品名称: 水用电磁阀 产品型号: ZQDF
    公称通径: DN15~DN100 结构形式: 直动式、先导式
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰、螺纹
    适用温度: -29ºC~+220ºC 驱动方式: 电磁动
    阀体材质: 黄铜、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、液体、气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZQDF水用电磁阀广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF水用电磁阀系列主要用于水、液体、空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

    产品特点

    耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
    耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
    耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
    耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

    结构原理

    ZQDF水用电磁阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

    技术参数

    型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
    公称压力MPa 1.6
    工作压差MPa DN15~50 0~1.6
    DN65~100 0.05~1.6
    介质种类 煤气、空气等 饱和蒸汽 过热蒸汽或高温气体 水油液体 热水、油
    介质温度℃ ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
    电源电压 AC220V其余规格可作特殊订货
    使用寿命 按JB/T7352-94规定
    泄漏量m1/min 按JB/T7352-94·F规定
    功耗 AC≤70VA DC≤60W
    防爆标志 dIIBT4
    防爆证编号 CE991010
    出线口接头 内螺纹M20×1.5
    环境温度 -40~+60℃

    外形结构图



    主要外形尺寸

    公称通径
    DN
    外形尺寸 内螺纹 外形尺寸 法兰连接
    H L G H L D D1 D2 b f N-d
    15 148 92 1/2 176 130 95 65 46 14 2 4-Φ14
    20 148 92 3/4 181 150 105 75 56 16 2 4-Φ14
    25 148 110 1 210 160 115 85 65 16 3 4-Φ14
    32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18
    40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18
    50 192 162 2 252 230 165 125 99 20 3 4-Φ18
    65       265 290 185 145 118 20 3 4-Φ18
    80       276 310 200 160 132 20 3 8-Φ18
    100       373 350 220 180 156 22 3 8-Φ18

    防爆结构图

    安装须知

    1、ZQDF水用电磁阀安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
    2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
    3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置。
    4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。
    5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
    6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
    7、普通型不能在爆炸危险场合使用。
    8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
    9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
    10、电磁阀前后管道上需安装压力表,以便观察管道压力。

    使用保养

    1、建议使用单位派专人负责使用保养。
    2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
    3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
    4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
    5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
    6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。
    7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。

    结构分解图


    声明:【ZQDF水用电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZQDF水用电磁阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
