KZDLPF电子式衬氟单座调节阀

您的位置:阀门 - 调节阀 - KZDLPF电子式衬氟单座调节阀 更新时间:2024-03-27 09:03:25
KZDLPF电子式衬氟单座调节阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:KZDLPF电子式衬氟单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成,内含饲服功能,接受统一的4-20mA或...

    • 产品描述
    • 在线询价
    • 技术咨询

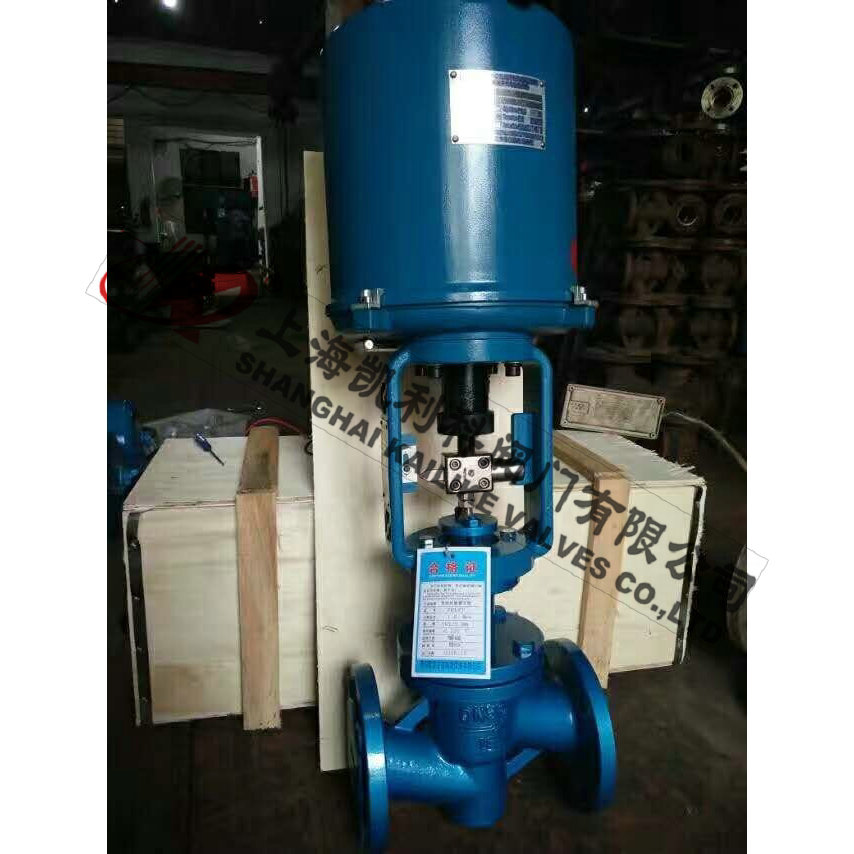

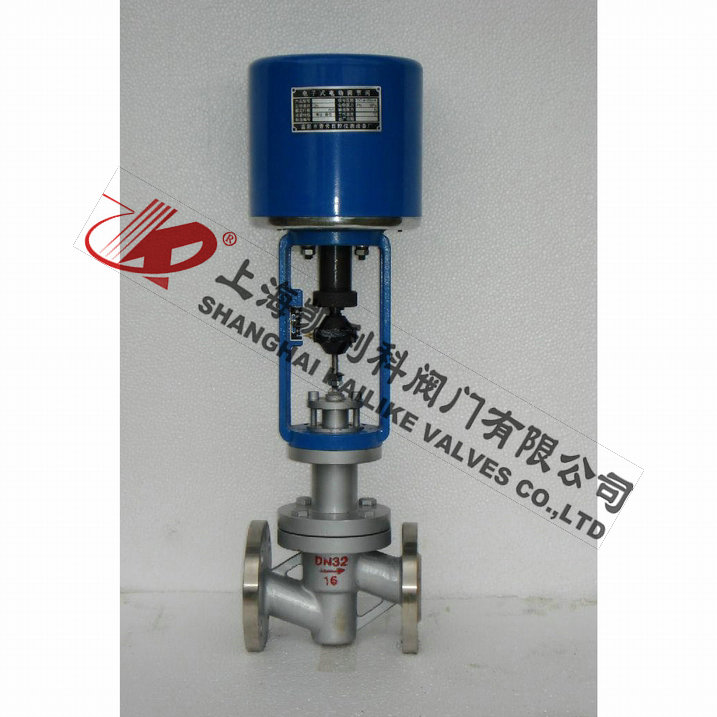

    KZDLPF电子式衬氟单座调节阀KZDLPF电子式衬氟单座调节阀

    KZDLPF电子式衬氟单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该电子式衬氟单座调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛

    产品名称: 电子式衬氟单座调节阀 产品型号: KZDLPF
    公称通径: DN15~DN200 结构形式: 单座
    公称压力: 1.6MPa 连接方式: 法兰
    适用温度: -29ºC~+200ºC 驱动方式: 电动
    阀体材质: 铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 腐蚀性液体、腐蚀性气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    KZDLPF电子式衬氟单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该电子式衬氟单座调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

    特点

    1、耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
    2、密封性能好:采用波纹管和填料双重密封,确保无外渗漏。
    3、泄漏量小:由于阀芯、阀座采用软密封,故泄漏量低。
    4、配用HA执行机构,输出力大、结构紧凑。

    阀体

    型    式 直通单座球型阀
    公称通径 G3/4"、20、25、32、40、50、65、80、100、150mm
    公称压力 PN1.6MPa
    法兰标准 RF
    材    料 ZG230-450 衬F46
    工作温度 -40~+180℃
    压盖型式 螺栓压紧式
    填    料 V型聚四氟乙烯填料

    阀内组件

    阀芯型式 单座柱塞型阀芯
    流量特性 等百分比特性和线性特性
    阀芯材料 2Cr13 衬F46
    阀座材料 2Cr13 衬F46
    波纹管材料 聚四氟乙烯

    执行机构

    型号 381LSA-08 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99 381LSC-160
    隔爆型号 381LXA-08 381LXA-20 381LXB-30 381LXB-50 381LXC-65 381LXC-99 381LXC-160
    输出力推(N) 800 2000 3000 5000 6500 10000 16000
    最大行程L(mm) 30 60 100
    工作速度(mm /s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
    主要技术参数 电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC
    防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄
    环境温度:-25~+70℃ 环境湿度:≤95%
    阀作用型式:电关式(B);电开式(K)

    性能

    项目 技术指标
    基本误差% ±2.5
    回差% ≤2.5
    死区% ≤1.0
    始终点偏差% 气开 始点 ±2.5
    终点 ±2.5
    气关 始点 ±2.5
    终点 ±2.5
    额定行程偏差% ≤2.5
    泄露量l/h 0.01%×阀额定容量
    可调范围R 30:1

    额定流量系数Kv、额定行程、允许压差

    公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    阀座直径dN(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200
    额定流量系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 630
    等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
    额定行程L(mm) 10 16 25 40 60
    配用执行机构型号 381LSA-08、381LS/XA-20 381LS/XB-30 381LS/XB-50 381LS/XC-65
    允许压差(MPa) 6.4 5.5 3.5 2.0 3.0 2.0 1.8 1.05 1.16 0.67 0.47 0.39 0.26 0.16
    注:对于波纹管密封调节阀,最大允许压差为1.0MPa,表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

    性能指标

    项目 技术性能指标
    基本误差(%) ≤±5
    回差<(%) ≤3
    死区<(%) ≤5
    泄漏量 ≤0.01%阀额定容量
    额定流量系数偏查(%) ≤±10,当KV≤6.3时,为≤±15
    允许泄漏量 调节型 10-4X阀额定容量
    调节切断阀A 阀座直径 20 25 40 50 65 80 100 150 200 250 300
    软密封:VI级
    额定流量系数偏差 ±10
    固有流量特性偏差 符合IEC534-1976和GB/T13927中规定的斜率要求

    主要零件材料

    名称 材质
    阀体、阀盖 HT200、ZG230-450、ZG0Cr18Ni9
    衬里材料 F46、F4、PFA、PO、PE、PP
    波纹管材料 聚四氟乙烯(PTFE)(F4)
    阀芯材料 0Cr18Ni9
    填料、垫片 聚四氟乙烯、柔性石墨
    阀杆、推杆 2Cr13、0Cr18Ni9
    电动执行机构 组合件(店装说明书)

    外形结构图



    主要外形尺寸PN10

    公称通径 电动外径 结构长度 法兰连接尺寸 高度
    DO L D D1 D2 f b Z-φd H
    DN15 225 130 95 65 45 3 14 4—φ14 673
    DN20 225 150 105 75 55 3 16 4—φ14 673
    DN25 225 160 115 85 65 3 16 4—φ14 698
    DN32 225 180 140 100 78 3 18 4—φ18 720
    DN40 255 200 150 110 85 3 18 4—φ18 723
    DN50 255 230 165 125 100 3 20 4—φ18 740
    DN65 270 290 185 145 120 4 20 8—φ18 850
    DN80 270 310 200 160 135 4 22 8—φ18 866
    DN100 270 350 220 180 155 4 22 8—φ18 884
    DN125 310 400 250 210 185 4 24 8—φ18 1040
    DN150 310 480 285 240 210 5 24 8—φ23 1065
    DN200 310 600 340 295 265 5 26 8—φ23 1090
    DN250 350 730 395 350 320 5 28 12—φ23 1256
    DN300 350 850 445 400 368 5 28 12—φ23 1520

    主要外形尺寸PN16

    公称通径 电动外径 结构长度 法兰连接尺寸 高度
    DO L D D1 D2 f b Z-φd H
    DN15 225 130 95 65 45 3 14 4—φ14 673
    DN20 225 150 105 75 55 3 16 4—φ14 673
    DN25 225 160 115 85 65 3 16 4—φ14 698
    DN32 225 180 140 100 78 3 18 4—φ18 720
    DN40 255 200 150 110 85 3 18 4—φ18 723
    DN50 255 230 165 125 100 3 20 4—φ18 740
    DN65 270 290 185 145 120 4 20 8—φ18 850
    DN80 270 310 200 160 135 4 22 8—φ18 866
    DN100 270 350 220 180 155 4 22 8—φ18 884
    DN125 310 400 250 210 185 4 24 8—φ18 1040
    DN150 310 480 285 240 210 5 24 8—φ23 1065
    DN200 310 600 340 295 265 5 26 8—φ23 1090
    DN250 350 730 395 350 320 5 28 12—φ23 1256
    DN300 350 850 445 400 368 5 28 12—φ23 1520


    执行机构结构图


    本执行器主要由以下几部分组成;
    1、控制器:接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号,控制执行器按预定模式工作。
    2、传动机构:把电机的旋转运动变成动力输出轴的直线往复运动,实现调节阀的开关和调节功能。
    3 、开度检测机构:将输出轴的直线运动位移(阀芯的开度)经齿条、齿轮反馈给电位器,由电位器转换成电信号再反馈给控制器,当来自调节器的输入信号和阀芯的开度信号之差为零时,电机将停止工作。
    4 、联结机构:通过支架将执行器和被控阀门联结,并由开合螺母将执行器输出轴和阀杆连接,开合螺母上带有指针,支架上有标尺,可指示输出轴(或阀杆)的位移
    5 、手动机构:本执行器还设计有手动机构,在断电情况下,根据需要可由手动操作来完成调节阀的开、关和调节功能。

    接线图





    主要特点

    3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源,接受来自调节器控制信号(DC4  ~  20mA  或 DC1  ~  5V),实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

    主要特点

    1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4  ~  20mA
    (或DC1  ~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单
    方便。
    1.2  执行器的关键部件  —  控制器,采用最先进的混合集成电路,用树脂密
    封浇铸,外形为匣状,体积小,可靠性高。
    1.3  驱动量的反馈检测采用高性能导电塑料电位器,分辨率< 0.4%。
    1.4  具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
    1.5  用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)
    1.6  用状态选择开关可以设定(正、反动作。)
    1.7  用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
    1.8  调整工作零点(始点)和行程(终点)简单易行。
    1.9  当突然断电时,能确保阀芯自锁。
    1.10  采用同步皮带转动,有效降低了噪音。
    1.11  延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起
    动保护,并可反向运行取消延时保护。
    2         主要技术参数
    2.1  电源:AC220V±10%,50HZ
    2.2 耗电功率(额定负载时)
    规格 A 型执行器  50VA;
    规格 B 型执行器  150VA;
    规格 C 型执行器  220VA。
    2.3 输入信号:DC4 ~ 20mA 或 DC1 ~ 5V。
    2.4  输出信号:DC4 ~ 20mA(负载电阻碍500Ω以下)。
    2.5  控制精度:基本误差:±1%;回差≤1%;死区≤1%。
    2.6  工作行程调整范围:“零点”:±25%;“行程”20% ~ 100%。
    2.7  外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

    直行程3810L、3410L系列

    类别 3810L系列 3410L系列 额定输出力N 速度mm/s 最大行程mm
    普通型 381LS A-08 341LS A-08 800 4.2 30
    381LSA-20 341LSA-20 2000 2.1
    381LSB-30 341LSB-30 3000 3.5 60
    381LS B-50 341LS B-50 5000 1.7
    381LSC-65 341LSC-65 6500 3.4 100
    381LSC-99 341LSC-99 10000 2.0
    381LSC-160 341LSC-160 16000 1.0
    隔爆型 381LX A-08 341LX A-08 800 4.2 30
    381LXA-20 341LXA-20 2000 2.1
    381LXA-30 341LXA-30 3000 3.5 60
    381LXA-50 341LXA-50 5000 1.7

    角行程3810R、3410R系列

    类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S 最大转角
    普通型 381RSA-02 341RSA-02 20 8.5 90º
    381RSA-05 341RSA-05 50 17
    381RSB-10 341RSB-10 100 18
    381RSB-20 341RSB-20 200 36
    381RSC-30 341RSC-30 300 24
    381RSC-50 341RSC-50 500 42
    381RSC-60 341RSC-60 600 48
    381RSD-100 341RSD-100 1000 30
    381RSD-150 341RSD-150 1500 42
    隔爆型 381RXB-10 341RXB-10 100 18
    381RXB-20 341RXB-20 200 36


    声明:【KZDLPF电子式衬氟单座调节阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的KZDLPF电子式衬氟单座调节阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
