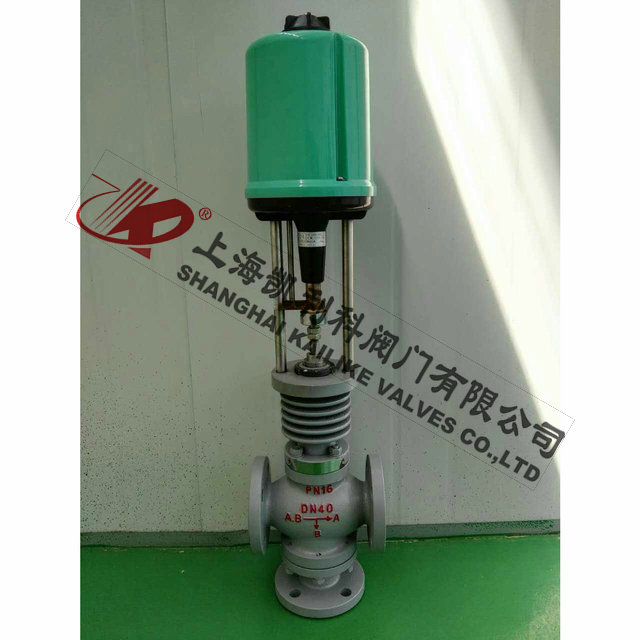

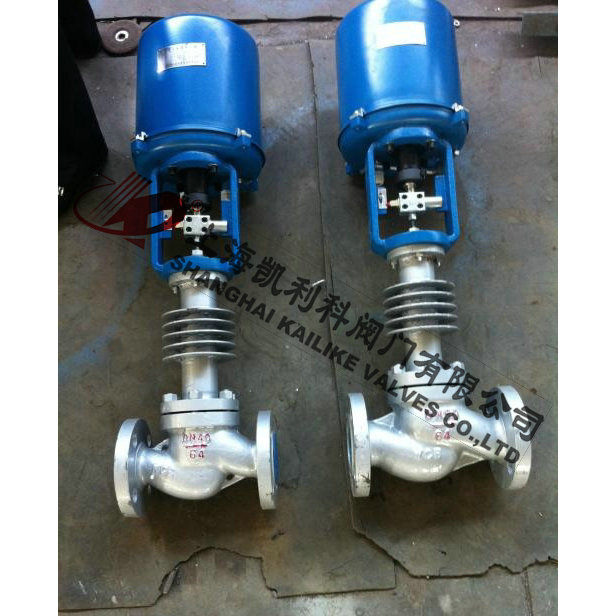

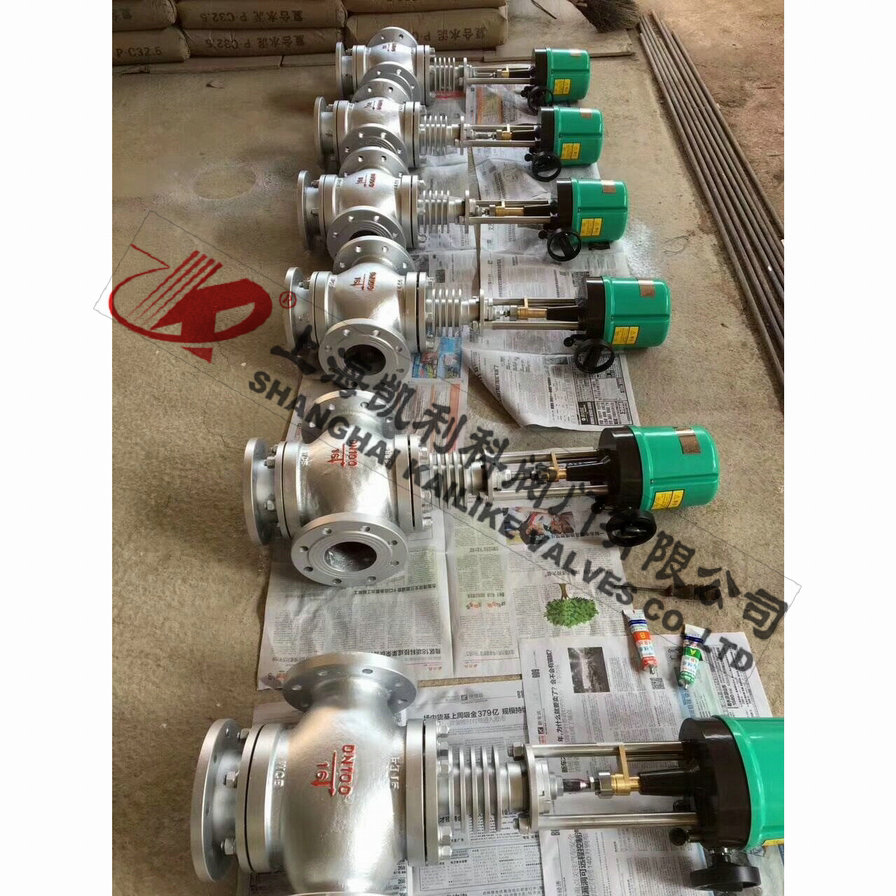

ZDLQ,ZAZQ高温导热油电动调节阀

产品名称：	高温导热油电动调节阀	产品型号：	ZDLQ、ZAZQ
公称通径：	DN25～DN400	结构形式：	直通、三通分流、三通合流
公称压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	电动
阀体材质：	灰铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、油品、液体、气体	生产厂家：	上海凯利科阀门有限公司

产品说明

ZDLQ、ZAZQ高温导热油电动调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

工作原理

三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。

原理图

阀体

形 式	三通分流、三通合流
公称通径	25、32、40、50、65、80、100、1 25、150、200、250、300、350、400mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材 料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上 阀 盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填 料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	圆筒型薄壁窗口形阀芯
流量特性	等百分比特性和线性特性
材 料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型 式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

性能

流量特性		直线、等百分比、快开
可调范围		50:1 (CV<6.3 30:1)
额定CV值		等百分比CV1.6~630 ，直线CV1.8~690
允许泄漏量		硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） 泄漏量标准:GB/T 4213
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

额定流量系数Kv、额定行程、允许压差

阀座直径（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Cv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公称通径	行程	可选流量系数Cv（★标准型 ●推荐 ○定制）
DN20	16mm	●	●	●	★
DN25		●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
电动执行机构		金属密封最大允许压差（MPa）
型号	推力（N）
3810L-08	800	6.4	5.5	3.5	2.38
3810L-20	2000	6.4	6.4	6.4	4.77	3.05	1.86	1.19	0.76
3810L-30	3000						2.79	1.79	1.14
3810L-50	5000						4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500									1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000												0.61	0.42	0.20
3810L-160	16000												0.97	0.67	0.35

外形结构图



外形尺寸及重量 单位：mm

公称 通径  (DN)	D	L			H≈		合流H1			分流H1
		PN Mpa					PN Mpa			PN Mpa
		1.6	4.0	6.4	普通型	高温型	1.6	4.0	6.4	1.6	4.0	6.4
25	225	185	190	200	555/600	707/750	140	150	150	140	150	160
32	225	200	200	210	561/718	709/848	150	160	170	150	160	170
40	225	220	220	235	660/795	812/925	160	170	180	160	170	180
50	225	250	255	265	675/835	827/960	180	190	200	180	190	200
65	225	275	285	295	863/1067	1027/1214	200	210	220	200	210	220
80	225	300	310	320	868/1080	1032/1243	210	230	240	225	250	265
100	225	350	360	370	872/1094	1036/1257	220	250	260	245	275	285
125	310	410	430	440	905/1092	1120/1492	260	300	300	285	320	325
150	310	450	465	475	920/1321	1135/1520	280	320	320	305	340	345
200	310	550	560	570	950/1400	1165/1597	320	380	380	350	400	410
250	310	670	690	752	1203/1600	1440/1805	444	474	474		540	540
300	310	770	795	819	1265/1615	1502/1830	489	584	584		612	612

注：公称通径DN≤80mm的分流阀采用同口径的合流阀代替。

执行机构结构图


本执行器主要由以下几部分组成；
1、控制器：接受来自调节器的 DC4 ~ 20mA 或  DC1 ~ 5V 信号，控制执行器按预定模式工作。
2、传动机构：把电机的旋转运动变成动力输出轴的直线往复运动，实现调节阀的开关和调节功能。
3 、开度检测机构：将输出轴的直线运动位移（阀芯的开度）经齿条、齿轮反馈给电位器，由电位器转换成电信号再反馈给控制器，当来自调节器的输入信号和阀芯的开度信号之差为零时，电机将停止工作。
4 、联结机构：通过支架将执行器和被控阀门联结，并由开合螺母将执行器输出轴和阀杆连接，开合螺母上带有指针，支架上有标尺，可指示输出轴（或阀杆）的位移
5 、手动机构：本执行器还设计有手动机构，在断电情况下，根据需要可由手动操作来完成调节阀的开、关和调节功能。

接线图





主要特点

3810L系列直行程电子式电动执行器是以220V交流单相电源做为驱动电源，接受来自调节器控制信号（DC4  ~  20mA  或 DC1  ~  5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

主要特点

1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单
方便。
1.2  执行器的关键部件  —  控制器，采用最先进的混合集成电路，用树脂密
封浇铸，外形为匣状，体积小，可靠性高。
1.3  驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。
1.4  具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
1.5  用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6  用状态选择开关可以设定（正、反动作。）
1.7  用状态选择开关可以设定输入信号为（DC4~20mA或DC1~5V。）
1.8  调整工作零点（始点）和行程（终点）简单易行。
1.9  当突然断电时，能确保阀芯自锁。
1.10  采用同步皮带转动，有效降低了噪音。
1.11  延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起
动保护，并可反向运行取消延时保护。
2         主要技术参数
2.1  电源：AC220V±10%，50HZ
2.2 耗电功率（额定负载时）
规格 A 型执行器  50VA；
规格 B 型执行器  150VA；
规格 C 型执行器  220VA。
2.3 输入信号：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  输出信号：DC4 ~ 20mA（负载电阻碍500Ω以下）。
2.5  控制精度：基本误差：±1%；回差≤1%；死区≤1%。
2.6  工作行程调整范围：“零点”：±25%；“行程”20% ~ 100%。
2.7  外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

直行程3810L、3410L系列

类别	3810L系列	3410L系列	额定输出力N	速度mm/s	最大行程mm
普通型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7

角行程3810R、3410R系列

类别	3810R系列	3410R系列	额定输出力矩N.m	动作时间90o/S	最大转角
普通型	381RSA-02	341RSA-02	20	8.5	90º
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
	381RXB-20	341RXB-20	200	36
