WJ61H对焊波纹管截止阀

您的位置:阀门 - 截止阀 - WJ61H对焊波纹管截止阀 更新时间:2024-05-21 11:05:47
WJ61H对焊波纹管截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:WJ61H对焊波纹管截止阀采用双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符...

    • 产品描述
    • 在线询价
    • 技术咨询

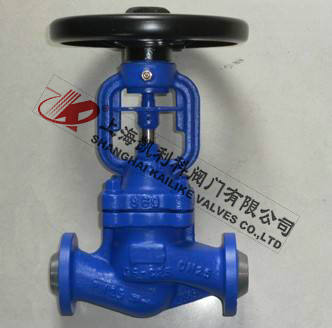

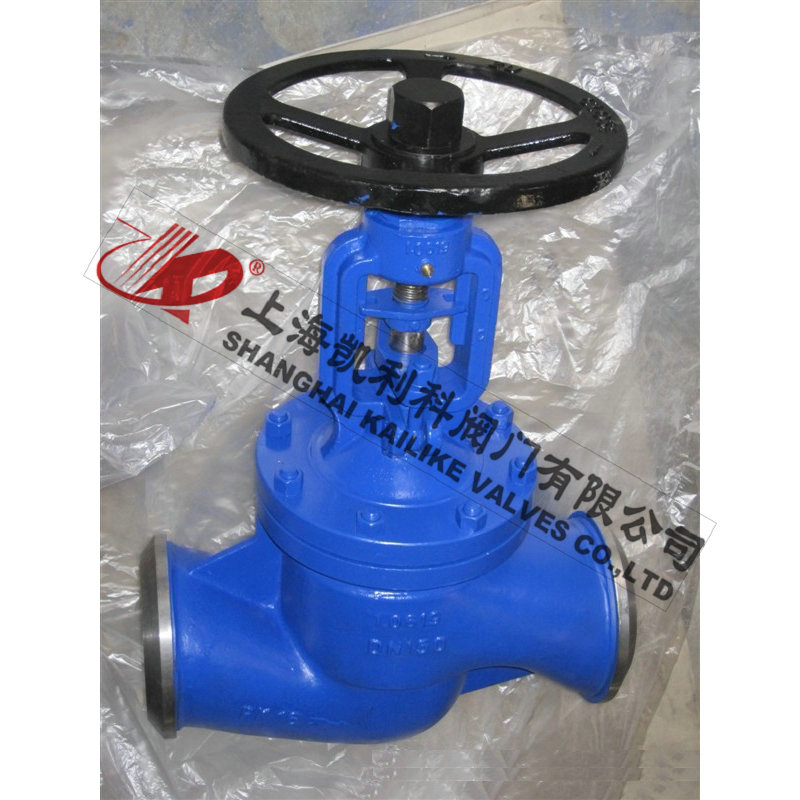

    WJ61H对焊波纹管截止阀WJ61H对焊波纹管截止阀

    WJ61H对焊波纹管截止阀采用双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符合国际密封标准。对焊波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

    产品名称: 对焊波纹管截止阀 产品型号: WJ61H
    公称通径: DN15~DN350 结构形式: 截止式
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰、焊接、内螺纹
    适用温度: -40ºC~+350ºC 驱动方式: 手动、电动
    阀体材质: 铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、氨气、氯气、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    WJ61H对焊波纹管截止阀采用双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全,并符合国际密封标准。对焊波纹管截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

    产品特点

    1、暗杆波纹管截止阀产品结构合理、密封可靠、性能优良、造型美观;
    2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
    3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
    4、双重密封,性能更可靠;
    5、可满足各种工程需要。

    技术规范

    结构形式 BB-BG-OS Y
    驱动方式 手动
    电动
    设计标准 GB12235
    结构长度 GB12221
    连接法兰 GB9113、JB/T79、HG20596
    试验和检验 JB/T 9092、GB/T13927

    性能规范

    公称压力 (MPa) 壳体试验压力 (MPa) 密封试验压力 (MPa) 适用温度 (℃)
    1.6 2.4 1.76
    ≤350℃
    2.5 3.75 2.75
    4.0 6.0 4.4
    6.4 9.6 7.04

    产品用途

    工业 电站
    废气净化厂 天然气
    真空装置
    热水 冷冻系统
    加热设备 蒸汽系统

    主要零部件材质

    序号 名称 材质
    1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
    6 垫片 柔性石墨+不锈钢、PTFE
    7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    10 填料 柔性石墨
    11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    12 阀杆螺母 铜合金
    13 手轮 WCB、QT400-18

    外形结构图



    主要外形尺寸PN16

    型号 WJ61H-16
    压力等级 PN16
    口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

    主要外形尺寸PN25

    型号 WJ61H-25
    压力等级 PN25
    口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690

    主要外形尺寸PN40

    型号 WJ61H-40
    压力等级 PN40
    口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790


    声明:【WJ61H对焊波纹管截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的WJ61H对焊波纹管截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
