J41W不锈钢日标截止阀

您的位置：阀门 - 截止阀 - J41W不锈钢日标截止阀 更新时间：2024-04-17 08:04:44
J41W不锈钢日标截止阀
    • 质量安全：压力、材质、密封等全方位检测确保质量过关！
    • 价格比较：在相同品质的情况下，厂里直销，更具有优势！
    • 交货快捷：常规产品现货供应，生产加工销售一条龙服务！
      导读：J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路...

    • 产品描述
    • 在线询价
    • 技术咨询

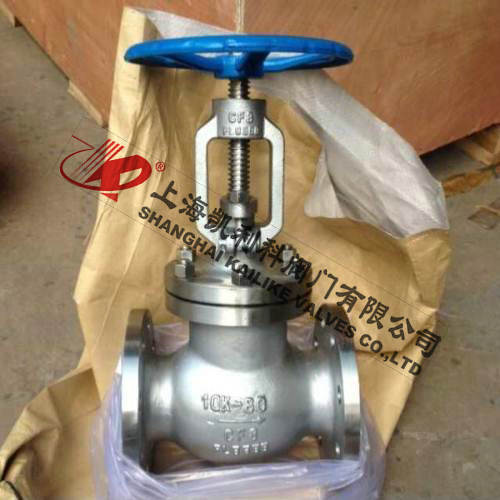

    J41W不锈钢日标截止阀J41W不锈钢日标截止阀

    J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    产品名称： 不锈钢日标截止阀 产品形号： J41W-10K-20K
    公称通径： DN15～DN200 结构形式： 截止式
    公称压力： 10K～20K～30K 连接方式： 法兰
    适用温度： -29ºC～+550ºC 驱动方式： 手动、蜗轮、气动、电动
    阀体材质： 不锈钢304、316、316L 标准： 国标GB、日标JIS、德国DIN、美国API、ANSI
    适用介质： 水、油、蒸汽、气体、液体 生产厂家： 上海凯利科阀门有限公司

    产品说明

    J41W不锈钢日标截止阀适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    设计标准

    设计与制造  结构长度  法兰尺寸 压力-温度 试验—检验
    JIS  B2071  B2081 JIS  B2002 JIS  B2212  B2214 JIS  B2071  B2081 JISB2003

    性能规范

     阀体材料 SCPH2-11  SCPH-32  SCS13A SCS19A  SCS14A  SCS16A   SCPL1
    适用温度  ≤425 ≤540  ≤275  ≤200  ≤275  ≤200  -45-150
     适用介质  水、蒸汽、油品  硝酸类  醋酸类 氨气液氨

     主要零件材料

    零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
    阀体/阀盖 CF8 CF3 CF8M CF3M WCB
    阀瓣 F304 F304L F316 F316L 1Cr13
    阀瓣盖 304 304L 316 316L 1Cr13
    阀杆 F304 F304L F316 F316L 1Cr13
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
    垫片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
    压盖 CF8 CF3 CF8M CF3M WCB
    填料压环 304 304L 316 316L 1Cr13
    螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
    螺母 A194-8M A194-8M A194-8M A194-8M 45

    外形结构图



    主要连接尺寸10K

    型号 规格（mm） 尺寸（mm）
    inch DN L D D1 D2 b z-Φd H D0
    J41H/W/Y-10K
    J541H/W/Y-10K
    J941 H/W/Y-10KY    		 1/2″ 15 108 95 70 52 12 4-Φ15 200 100
    3/4″ 20 117 100 75 58 14 4-Φ15 205 120
    1″ 25 127 125 90 70 14 4-Φ19 230 140
    11/4″ 32 140 135 100 80 16 4-Φ19 240 140
    11/2″ 40 165 140 105 85 16 4-Φ19 270 160
    2″ 50 203 155 120 100 16 4-Φ19 300 200
    21/2″ 65 216 175 140 120 18 4-Φ19 340 220
    3″ 80 241 185 150 130 18 8-Φ19 360 240
    4″ 100 292 210 175 155 18 8-Φ19 420 280
    5″ 125 356 250 210 185 20 8-Φ23 460 350
    6″ 150 406 280 240 215 22 8-Φ23 500 400
    8″ 200 495 330 290 265 22 12-Φ23 590 450
    10″ 250 622 400 355 325 24 12-Φ25 710 500
    12″ 300 698 445 400 370 24 16-Φ25 810 550
    14″ 350 787 490 445 415 26 16-Φ25 880 600
    16″ 400 914 560 510 475 28 16-Φ27 940 650

    主要连接尺寸20K

    型号 规格（mm） 尺寸 （mm）
    inch DN L D D1 D2 b z- Φ d H D0
    J41H/W/Y-20K
    J541H/W/Y-20K
    J941H/W/Y-20K    		 1/2″ 15 152 95 70 52 14 4- Φ15 220 120
    3/4″ 20 178 100 75 58 16 4- Φ15 230 120
    1″ 25 203 125 90 70 16 4- Φ19 260 140
    11/4″ 32 216 135 100 80 18 4- Φ19 280 140
    11/2″ 40 229 140 105 85 18 4- Φ19 300 200
    2″ 50 267 155 120 100 22 8- Φ19 330 240
    21/2″ 65 292 175 140 120 24 8- Φ19 360 240
    3″ 80 318 200 160 135 26 8- Φ23 400 280
    4″ 100 356 225 185 160 28 8- Φ23 450 320
    5″ 125 400 270 225 195 30 8- Φ25 500 400
    6″ 150 444 305 260 230 32 12-Φ25 540 450
    8″ 200 559 350 305 275 34 12-Φ25 670 500
    10″ 250 622 430 380 345 38 12-Φ27 770 550
    12″ 300 711 480 430 395 40 16-Φ27 855 600
    14″ 350 762 540 480 440 44 16-Φ33 920 650
    16″ 400 864 605 540 495 46 16-Φ33 970 700


    声明：【J41W不锈钢日标截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J41W不锈钢日标截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
