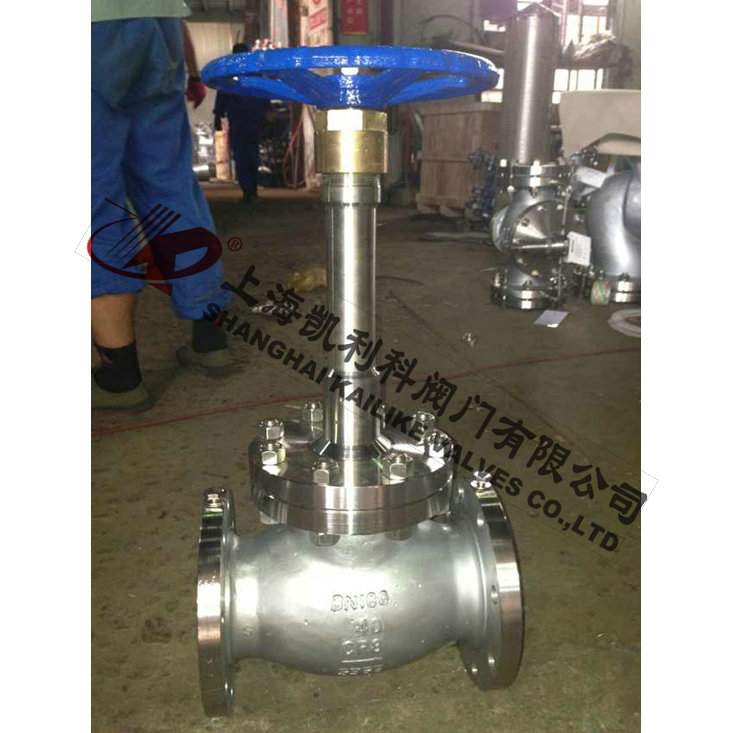

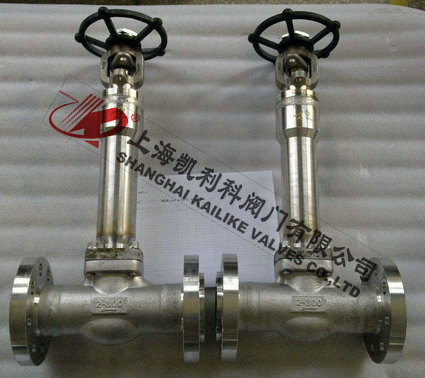

DJ41Y美标低温截止阀
DJ41Y美标低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
|
产品名称： |
美标低温截止阀 |
产品型号： |
DJ61Y |
|
公称通径： |
DN15～DN300 |
结构形式： |
截止式 |
|
公称压力： |
1.6MPa～16.0MPa |
连接方式： |
法兰、焊接、螺纹 |
|
适用温度： |
-29ºC～-196ºC |
驱动方式： |
手轮、伞齿轮 |
|
阀体材质： |
LCB碳钢、LC3不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
液化天然气、液氮、液氨、乙烯、丙烯、甲烷 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
DJ41Y美标低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
设计制造
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
执行标准
|
项目 |
结构长度 |
法兰标准 |
|
标准 |
ANSI B16.10 |
ANSI B16.5 |
零件材料
|
零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
支架 |
|
材料 |
A352-LCB、
A352-LC3、
A351-CF8 |
A182-F304 |
聚四氟乙烯 |
A216-WCB |
性能规范
|
型号 |
公称压力 PN |
常温试验压力 |
低温密封试验压力（MPa） |
工作温度及适用介质 |
|
壳体 |
密封 |
上密封 |
|
DJ44Y-150（Lb） |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-46℃，氨、液氮、丙烷 |
-101℃乙烯、而氧化碳 |
-196℃甲烷、液化天然气 |
|
DJ44Y-300（Lb） |
300 |
7.5 |
0.6 |
5.5 |
0.6 |
|
DJ44Y-600（Lb） |
600 |
15.0 |
0.6 |
11.0 |
0.6 |
外形结构图
主要外形尺寸
|
公称压力（Class） |
公称通径 NPS |
L |
H |
|
in |
mm |
-46℃ |
-101℃ |
-196℃ |
|
DJ41Y-150Lb |
|
150 |
2 |
50 |
203 |
110 |
130 |
170 |
|
3 |
80 |
241 |
120 |
150 |
190 |
|
4 |
100 |
292 |
130 |
160 |
200 |
|
5 |
125 |
356 |
130 |
160 |
200 |
|
6 |
150 |
406 |
140 |
170 |
220 |
|
8 |
200 |
495 |
140 |
170 |
220 |
|
DJ41Y-300Lb |
|
300 |
2 |
50 |
267 |
414 |
130 |
170 |
|
3 |
80 |
292 |
466 |
150 |
190 |
|
4 |
100 |
318 |
466 |
160 |
200 |
|
6 |
150 |
356 |
528 |
170 |
220 |
|
8 |
200 |
445 |
678 |
170 |
220 |
|
DJ41Y-600Lb |
|
600 |
2 |
50 |
292 |
110 |
130 |
170 |
|
3 |
80 |
356 |
120 |
150 |
190 |
|
4 |
100 |
432 |
130 |
160 |
200 |
|
5 |
125 |
508 |
130 |
160 |
200 |
|
6 |
150 |
559 |
140 |
170 |
220 |
|
8 |
200 |
660 |
140 |
170 |
220 |
声明：【DJ41Y美标低温截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的DJ41Y美标低温截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
