D342X单偏心法兰式蝶阀

您的位置:阀门 - 蝶阀 - D342X单偏心法兰式蝶阀 更新时间:2024-03-27 09:03:38
D342X单偏心法兰式蝶阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:D342X法兰单偏心蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤...

    • 产品描述
    • 在线询价
    • 技术咨询

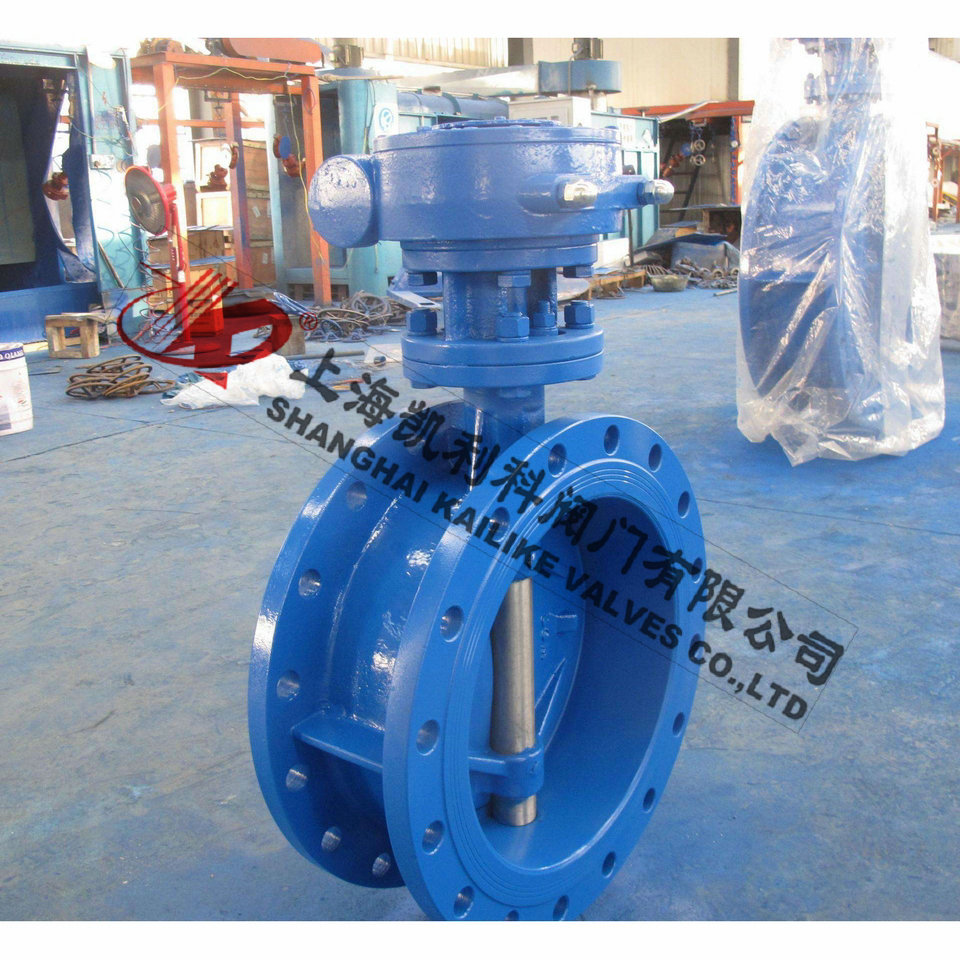

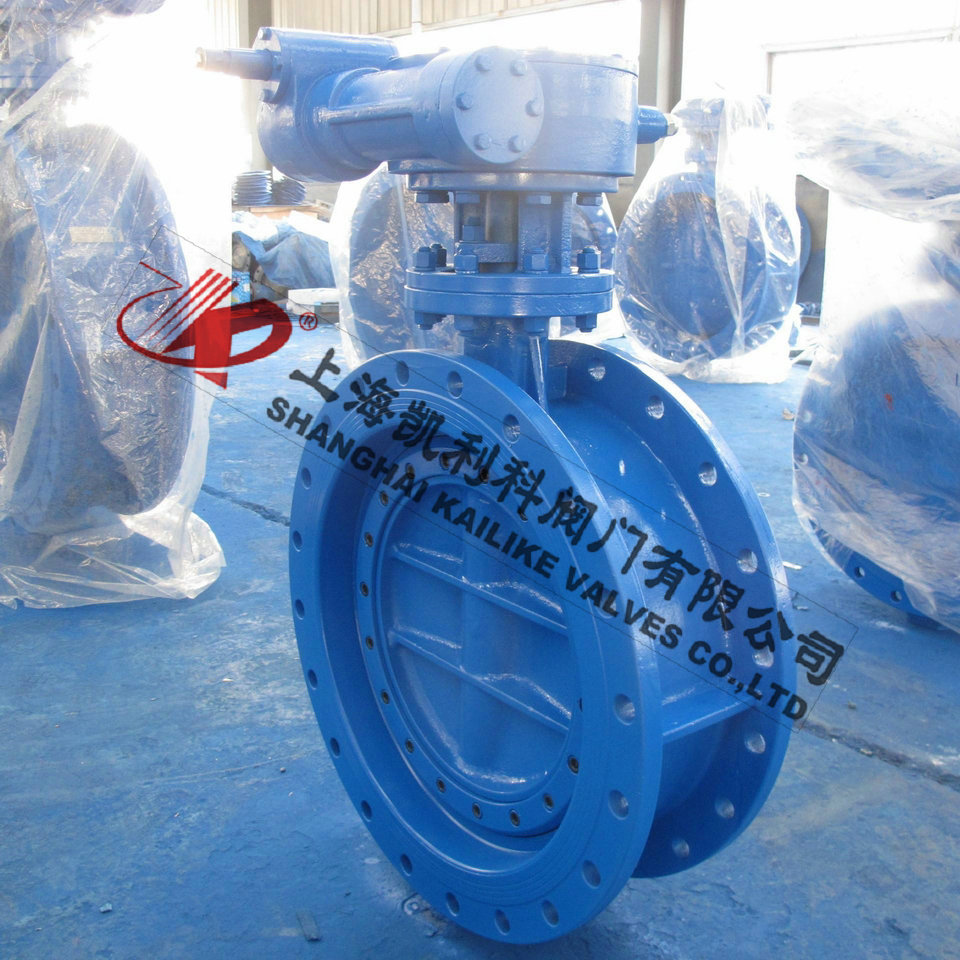

    D342X单偏心法兰式蝶阀D342X单偏心法兰式蝶阀

    D342X法兰单偏心蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压,解决了同心蝶阀的蝶板与阀座的挤压问题。但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

    产品名称: 单偏心法兰式蝶阀 产品型号: D342X
    公称通径: DN50~DN2000 阀座密封: 丁青橡胶、聚四氟乙烯
    公称压力: 1.0Mpa~1.6MPa 连接方式: 对夹、法兰
    适用温度: -0ºC~+80ºC 驱动方式: 手动、蜗轮、电动、气动
    阀体材质: 铸铁、球墨铸铁、铸钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、粉体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    D342X单偏心法兰式蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压,解决了同心蝶阀的蝶板与阀座的挤压问题。但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

    产品特点

    本阀结构独特,操作灵活,省力,方便。
    2、蝶板采用框架结构,强度高,过流面积大,流阻小。
    3、密封副材料选用不锈钢和硅耐油橡胶配对,使用寿命长。
    4、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    6、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    7、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

    主要参数

    公称通经DN(mm) 50~2000 50~1600
    公称药理PN(MPa) 0.6 1.0 1.6
    密封试验(MPa) 0.66 1.1 1.76
    强度试验(MPa) 0.9 1.5 2.4
    适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动

    主要零部件材料

    零件名称 材料
    阀体 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    阀轴 2Cr13
    密封圈 丁腈耐油橡胶
    填料 柔性石墨

    执行标准

    制造标准 GB/T 122387-89
    法兰标准 GB9113-2000、GB17241.6-1998
    结构长度标准 GB12221-89
    检验标准 GB/T 13927-92

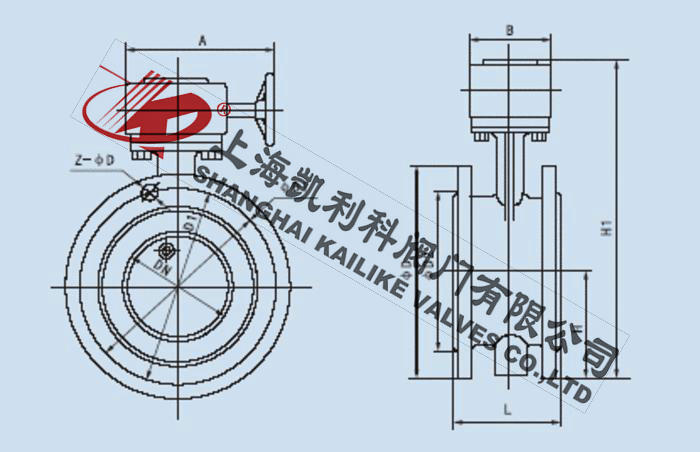

    外形结构图

    主要外形尺寸

    DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸
    L H H1 A B 0.6MPa 1.0MPa 1.6MPa
    D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
    50 108 82.5 306 80 80 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18
    65 112 92.5 321 80 80 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
    80 114 100 346 80 80 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
    100 127 110 387 95 95 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
    125 140 125 411 95 95 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18
    150 140 142.5 447 95 95 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
    200 152 170 607 190 308 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
    250 165 192.5 688 190 308 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
    300 178 222.5 742 190 308 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
    350 190 252.5 797 190 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
    400 216 282.5 930 270 466 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
    450 222 307.5 975 270 466 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
    500 229 335 1065 270 466 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
    600 267 390 1225 457 625 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
    700 292 447.5 1343 457 625 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
    800 318 507.5 1436 457 625 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
    900 330 557.5 1616 598 853 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
    1000 410 615 1711 598 853 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
    1200 470 727.5 1971 598 853 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
    1400 530 837.5 2218 860 1345 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
    1600 600 957.5 2578 860 1345 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
    1800 670 1057.5 2689 860 1345 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
    2000 760 1162.5 3022 952 1592 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62


    声明:【D342X单偏心法兰式蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的D342X单偏心法兰式蝶阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
