BZ41H夹套保温闸阀

您的位置:阀门 - 闸阀 - BZ41H夹套保温闸阀 更新时间:2024-03-27 09:03:53

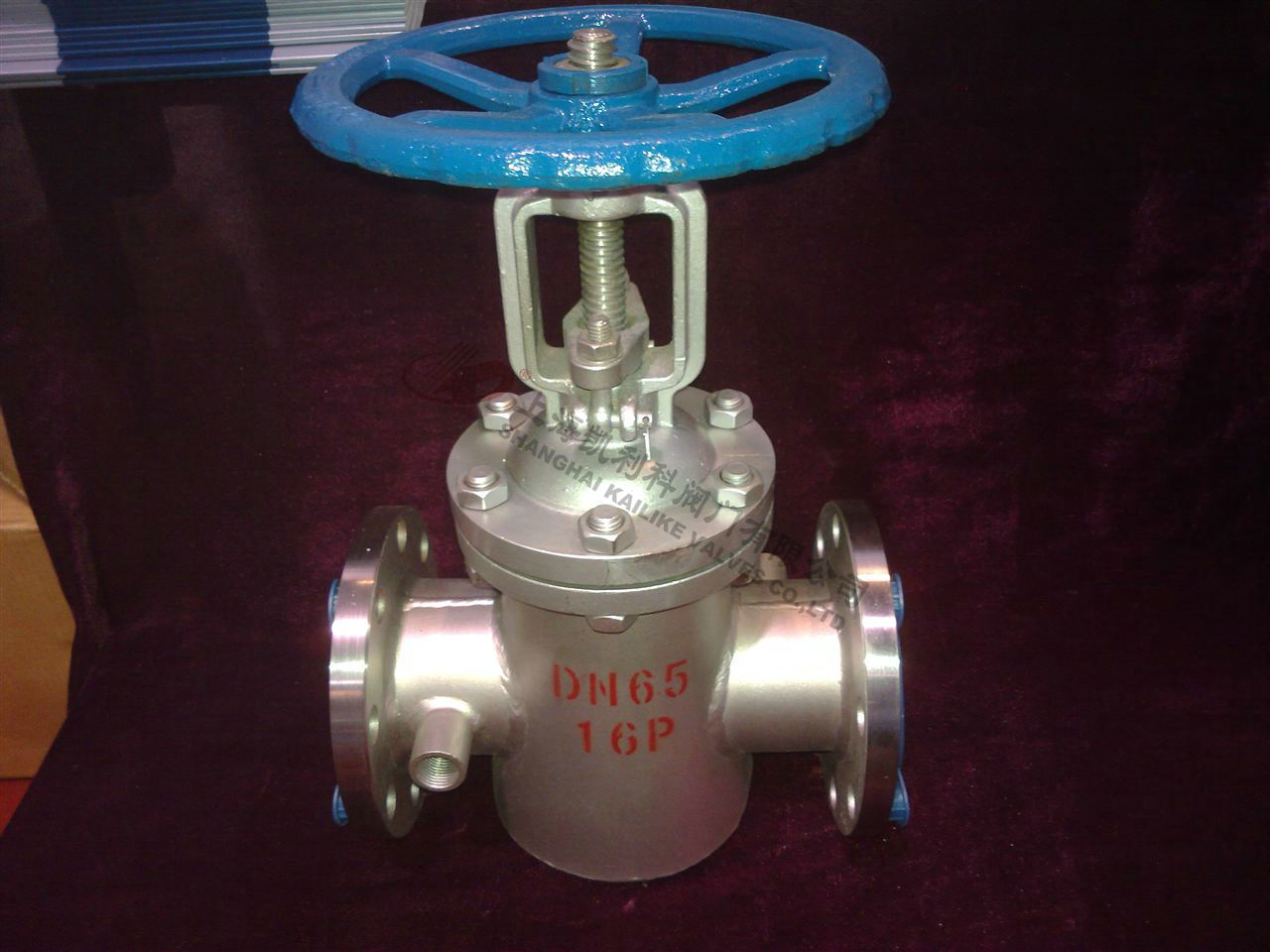

BZ41H夹套保温闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:BZ41H夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中,适用于公称压力PN1.6~6.4MPa(国标)150LB~300LB-600LB(美标)工作温度-29~42...

    • 产品描述
    • 在线询价
    • 技术咨询
    BZ41H夹套保温闸阀BZ41H夹套保温闸阀

    BZ41H夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中,适用于公称压力PN1.6~6.4MPa(国标)150LB~300LB-600LB(美标)工作温度-29~425℃(碳钢)、-40~500℃(不锈钢)的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

    产品名称: 夹套保温闸阀 产品型号: BZ41H
    公称通径: DN40~DN300 结构形式: 闸板式
    公称压力: 1.6Mpa~6.4Mpa/150LB-300LB-600LB 连接方式: 法兰
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: 锻钢、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、导热油、滤清、易结晶物 生产厂家: 上海凯利科阀门有限公司

    产品说明

    BZ41H夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中,适用于公称压力PN1.6~6.4MPa(国标)150LB~300LB-600LB(美标)工作温度-29~425℃(碳钢)、-40~500℃(不锈钢)的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

    标准规范

    设计制造 结构长度 连接法兰 压力温度等级 试验与检验
    GB12234 -89
    API600
    GB12221-89 ANSI B16.5
    GB9112~9131
    JB/T74~90
    JB/T79-94
    SH3006
    HG20615~20635
    GB9131
    ANSI B16.34
    JB/T 9092
    GB13927
    API598


    产品特点

    1 夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。
    2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。
    3 夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

    性能规范

    型号 公称压力 试验压力(MPa) 工作温度℃ 适用介质
    强度(水)(MPa) 密封(水)(MPa) 低压密封(空气)(MPa)
    BZ41H-16C
    BZ41W-16P(R)
    1.6 2.4 1.8 0.6 ≤425 酸、碱、滤清类
    BZ41H-25C
    BZ41W-25P(R)
    2.5 3.8 2.8 0.6 ≤550 酸、碱、滤清类
    BZ41H-40C
    BZ41W-40P(R)
    4.0 6.0 4.4 0.6 ≤450 酸、碱、滤清类
    BZ41H-64C
    BZ41W-64P(R)
    6.4 9.6 7.0 0.6 ≤300 酸、碱、滤清类

    主要零件材料

    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 石墨+304 石墨+304 石墨+304 石墨+304 石墨Graphite
    垫片 石墨+304
    Graphite+304
    石墨+304
    Graphite+304
    石墨+304
    Graphite+304
    石墨+304
    Graphite+304
    石墨+304
    Graphite+304
    压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    外形结构图

    主要外形尺寸和连接尺寸

    型号 压力 公称通径
    DN
    尺寸(mm)
    L D D1 D2 b z-d H D0
    BZ41H-16C
    BZ41W-16P
    BZ41W-16R
    1.6 40 200 160 125 100 18-3 4-18 310 200
    50 250 180 145 120 18-3 4-18 358 240
    65 265 195 160 135 20-3 8-18 373 240
    80 280 215 180 155 20-3 8-18 435 280
    100 300 245 210 185 22-3 8-18 500 300
    125 325 280 240 210 24-3 8-23 614 320
    150 350 335 295 265 26-3 12-23 674 360
    200 400 405 355 320 30-3 12-25 818 400
    250 450 460 410 375 30-4 12-25 969 450
    300 500 520 470 435 34-4 16-25 1145 560
    BZ41H-25C
    BZ41W-25P
    BZ41W-25R
    2.5 40 200 160 125 100 20-3 4-18 358 240
    50 250 180 145 120 22-3 8-18 373 240
    65 265 195 160 135 22-3 8-18 435 280
    80 280 230 190 160 24-3 8-18 500 300
    100 300 270 220 188 28-3 8-15 614 320
    125 325 300 250 218 30-3 8-25 674 360
    150 350 360 310 278 34-3 12-25 818 400
    200 400 425 370 332 36-3 12-30 969 450
    250 450 485 430 390 40-4 12-30 1145 560
    300 500 550 490 448 40-4 16-34 1145 640


    声明:【BZ41H夹套保温闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的BZ41H夹套保温闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
