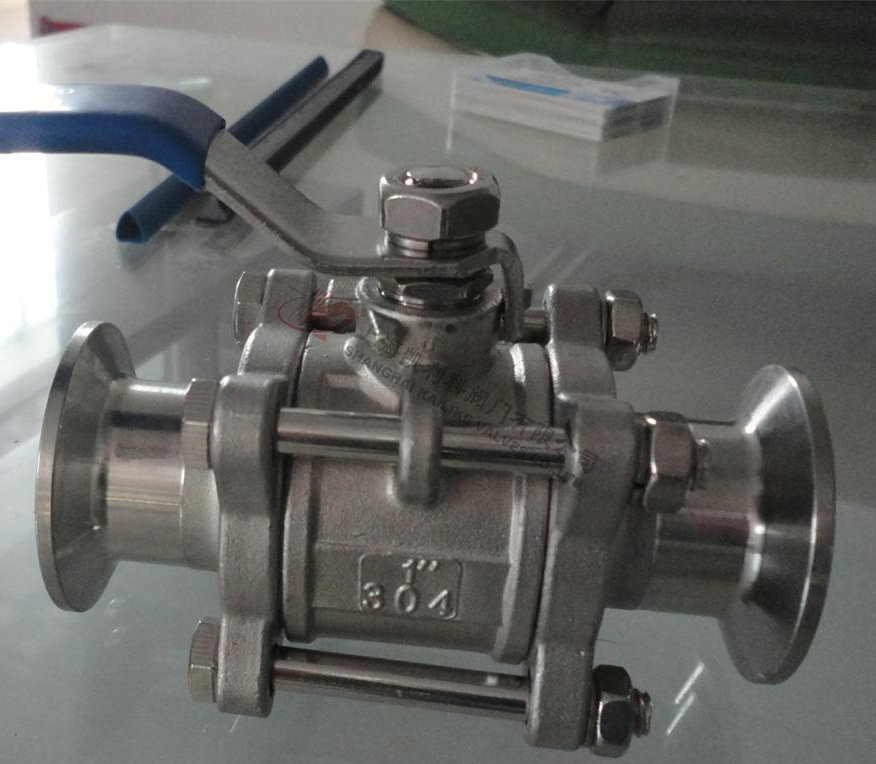

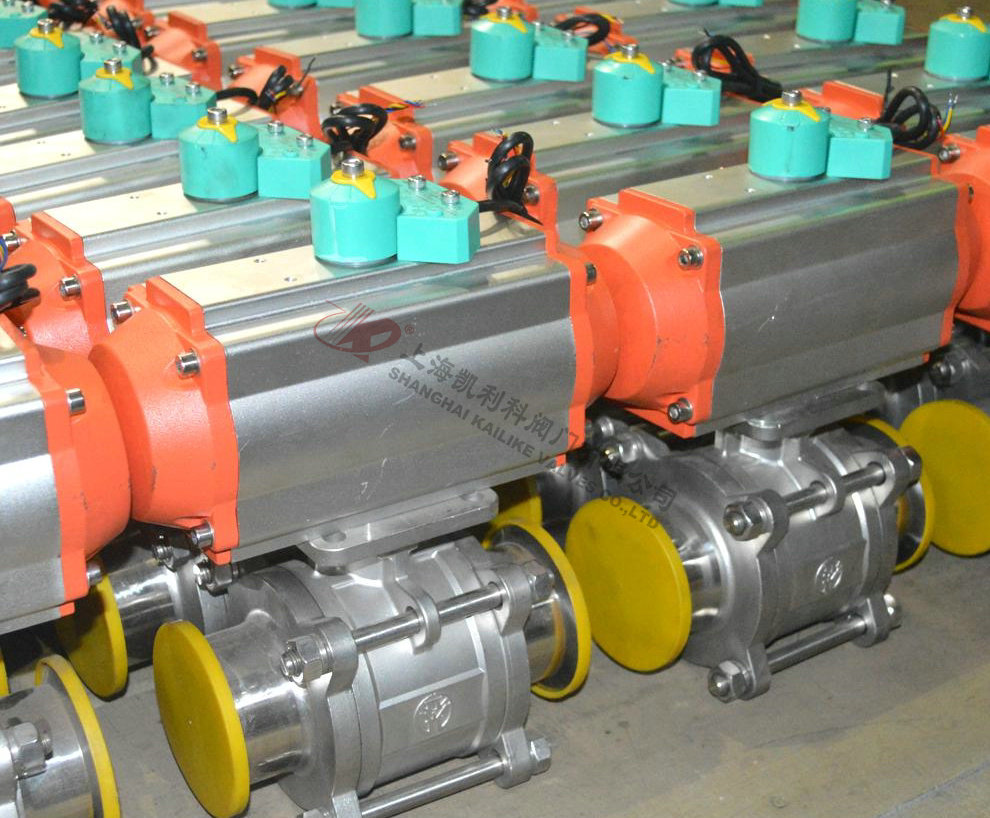

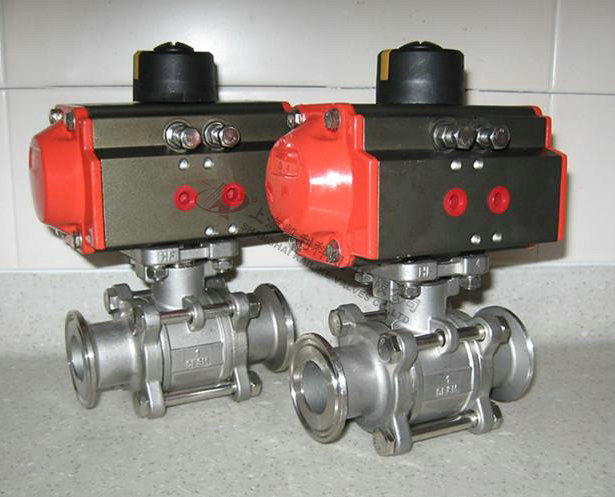

Q81F三片式卡箍球阀
Q81F三片式卡箍球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
|
产品名称： |
三片式卡箍球阀 |
产品型号： |
Q81F |
|
公称通径： |
DN6～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa（W.O.G） |
连接方式： |
卡箍 |
|
适用温度： |
-20～232℃～350℃ |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气及某些腐蚀性液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q81F三片式卡箍球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特征。
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M |
|
密封圈 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
|
球体 |
不锈钢SS316 |
|
阀杆 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
手柄套 |
塑料 |
|
手柄 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS304 |
|
挂锁装置 |
不锈钢SS304(OQTION) |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
外形结构图
主要连接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
PORT |
9.6 |
15.9 |
22.2 |
28.5 |
34.9 |
47.5 |
60.2 |
72.9 |
97.4 |
|
L |
75 |
90 |
100 |
110 |
125 |
150 |
190 |
220 |
270 |
|
D |
25.0 |
25.0 |
50.4 |
50.4 |
50.4 |
63.9 |
77.4 |
90.0 |
118.9 |
|
S |
2.024 |
2.24 |
43.60 |
43.60 |
43.60 |
56.30 |
70.60 |
83.30 |
110.30 |
|
H |
64 |
67 |
83 |
89 |
100 |
108 |
150 |
161 |
180 |
|
T1 |
- |
- |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
2.85 |
|
T2 |
3.63 |
3.63 |
4.75 |
- |
- |
- |
- |
- |
- |
|
W |
125 |
125 |
140 |
140 |
200 |
200 |
250 |
250 |
290 |
声明：【Q81F三片式卡箍球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q81F三片式卡箍球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
