PQ340F,PQ340Y,PQ340H上装式偏心半球阀

您的位置:阀门 - 球阀 - PQ340F,PQ340Y,PQ340H上装式偏心半球阀 更新时间:2024-09-20 02:09:24

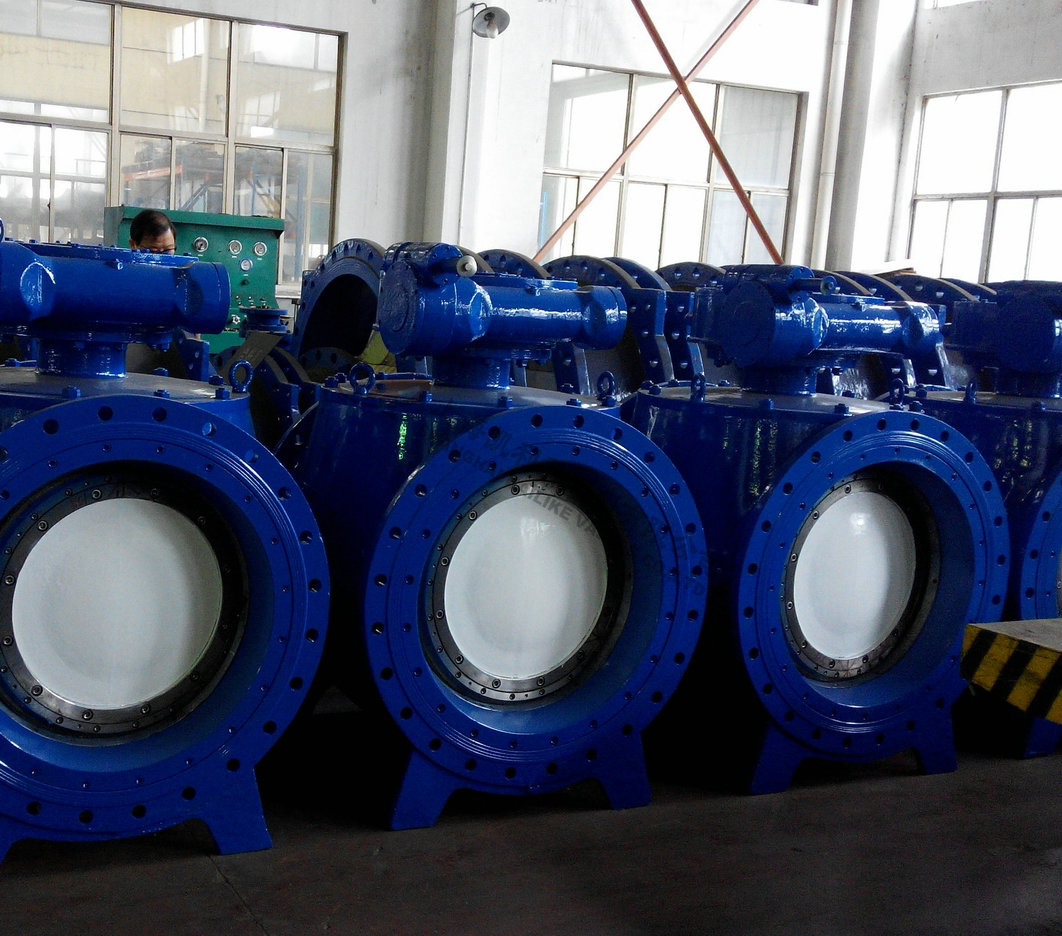

PQ340F,PQ340Y,PQ340H上装式偏心半球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:PQ340F/Y/H上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的...

    • 产品描述
    • 在线询价
    • 技术咨询
    PQ340F,PQ340Y,PQ340H上装式偏心半球阀PQ340F,PQ340Y,PQ340H上装式偏心半球阀

    PQ340F/Y/H上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

    产品名称: 上装式偏心半球阀 产品型号: PQ340H、PQ340Y、PQ340F
    公称通径: DN15~DN2200 结构形式: 球形
    公称压力: 1.6Mpa~32.0Mpa 连接方式: 法兰
    适用温度: -20ºC~+180ºC~350ºC~550ºC 驱动方式: 手动、蜗轮、电动、气动
    阀体材质: 碳钢、铸钢、WCB、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、浆液、污水、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    PQ340F/Y/H上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

    结构特点

    1. 阀座设外台阶与阀体内台阶相配合的结构,防止了球体与阀座发生卡阻或脱离现象。
    2. 利用偏心阀体,偏心球体和阀座,阀杆作旋转运气时,在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好密封的目的,所以偏心半球阀密性能安全可靠;阀门启闭时,球体与阀座完全脱开,消除了密封副的磨损,克服了传统球阀阀座与球体密封面始终磨损的问题。
    3. 非金属弹性材料被 于金属座中,阀座金属密封面受到良好的保护。
    4. 半球切口的球体与阀座之间有剪切作用,特适用于含 维,微小固体颗粒,浆等介质。
    5. 全开时流通能力大,压力损失小,且介质不会沉积在阀体中腔内。
    6. 本产品具有精确的调节和可靠定位功能,流量特性为近似百分比,可调范围大,最大调比为100;1。

    执行标准

    设计制造:GB12237-89
    法兰连接:GB/T17241.6998、GB/T9115(钢制)
    结构长度:GB12221-89
    压力试验:GB/T13927的规定

    性能参数

    公称压力(Mpa) 0.6 1.0 1.6 2.5 4.0
    公称通经(mm) 40-600 40-600 40-600 40-600 40-600
    密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
    壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6.0
    适用温度(℃) -29~300、-29~425、-29~540
    适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
    驱动方式 手动、电动、气动
    连接形式 法兰连接、对夹连接
    安装方式 立式安装、卧式安装



    材料明细表

    序号 名称及规格 材料
    1 底盖 25
    2 内六角螺栓 35CrMo
    3 垫片 柔性石墨
    4 阀体 WCB
    5 下阀杆 2Cr13
    6 球体 WCB
    7 滑动轴承 铜基合金或不锈钢
    8 垫片 柔性石墨
    9 阀座+堆焊合金钢 25
    10 阀座支承 25
    11 内六角螺栓 35CrMo
    12 40Cr
    13 上阀杆 2Cr13
    14 滑动轴承 铜基合金或不锈钢
    15 填料垫 2Cr13
    16 填料 柔性石墨
    17 填料压盖 WCB
    18 支架 WCB
    19 螺柱 35CrMo
    20 螺母 45
    21 螺柱 35CrMo
    22 螺母 45
    23 螺柱 35CrMo
    24 螺母 45
    25 40Cr
    26 手动操作器 组合件

    主要零件材料

    阀体 阀盖 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
    ASTM WCB CF8 CF8M WC9
    球体 GB ZG2Cr13 ZG1Cr18Ni9Ti 表面特殊处理 ZG0Cr18Ni12Mo2Ti 表面特殊处理 ZG15Cr1Mo1V 表面特殊处理
    ASTM CA15 CF8+HF CF8M+HF WC9+HF
    阀杆 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo2V
    ASTM 420 304 316 F22a
    阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2Ti D517
    ASTM PTFE 420 PTFE 304 PTFE 316 HF
    填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
    ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
    螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
    ASTM A193 B7 A320-B8 A320-B8 A193 B16
    螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
    ASTM A194 2H A194-8 A194-8 A194-4

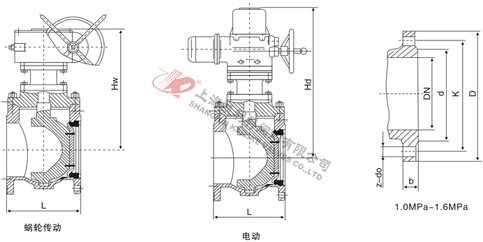

    外形结构图

    主要连接尺寸1.0MPa

    公称压力 PN 公称通径 DN 尺寸[mm]
    L D D1 D2 b Z-Φd Ws Hs Hw Hd
    1.0Mpa 50 124 160 125 100 16 4-Φ18 230 164 260 310
    65 145 180 145 120 18 4-Φ18 250 180 275 330
    80 165 195 160 135 20 4-Φ18 300 200 300 360
    100 194 215 180 155 20 8-Φ18 320 235 335 390
    125 210 245 210 185 22 8-Φ18 400 260 355 405
    150 229 280 240 210 24 8-Φ18 500 280 375 440
    200 243 335 295 265 24 8-Φ23 800 320 410 470
    250 297 390 350 320 26 12-Φ23 1000 355 485 550
    300 338 440 400 368 26 12-Φ23 1200 400 530 595
    350 400 500 460 428 28 16-Φ23     580 650
    400 420 565 515 482 28 16-Φ25     650 730
    450 502 615 565 532 30 20-Φ25     710 790
    500 533 670 620 585 30 20-Φ25     760 840
    600 800 780 725 685 34 20-Φ30     870 960
    700 900 895 840 800 38 24-Φ30     910 1080
    800 1000 1010 950 905 42 24-Φ34     935 1125

    主要连接尺寸1.6MPa

    公称压力 PN 公称通径 DN 尺寸[mm]
    L D D1 D2 b Z-Φd Ws Hs Hw Hd
    1.6Mpa 50 124 165 125 100 16 4-Φ18 230 164 260 310
    65 145 185 145 120 18 4-Φ18 250 180 275 330
    80 165 200 160 135 20 8-Φ18 300 200 300 360
    100 194 220 180 155 20 8-Φ18 320 235 335 390
    125 210 250 210 185 22 8-Φ18 400 260 355 405
    150 229 285 240 210 24 8-Φ23 500 280 375 440
    200 243 340 295 265 26 12-Φ23 800 320 410 470
    250 297 405 355 320 30 12-Φ25 1000 355 485 550
    300 338 460 410 375 30 12-Φ25 1200 400 530 595
    350 400 520 470 435 34 16-Φ25     580 650
    400 420 580 525 485 36 16-Φ30     650 730
    450 502 640 585 545 40 20-Φ30     710 790
    500 533 715 650 608 44 20-Φ34     760 840
    600 800 840 770 718 48 20-Φ41     870 960
    700 900 910 840 788 50 24-Φ41     910 1080
    800 1000 1025 950 898 52 24-Φ41     935 1125

    主要连接尺寸2.5 MPa

    公称压力 PN 公称通径 DN 尺寸[mm]
    L D D1 D2 D6 b Z-Φd Ws Hs Hw Hd
    2.5 Mpa 50 124 165 125 100   20 4-Φ18 230 164 260 310
    65 145 185 145 120   22 8-Φ18 250 180 275 330
    80 165 200 160 135   22 8-Φ18 300 200 300 360
    100 194 230 190 160   24 8-Φ23 320 235 335 390
    125 210 270 220 188   28 8-Φ25 400 260 355 405
    150 229 300 250 218   30 8-Φ25 500 280 375 440
    200 243 360 310 278   34 12-Φ25 800 320 410 470
    250 297 425 370 332   36 12-Φ30 1000 355 485 550
    300 338 485 430 390   40 16-Φ30 1200 400 530 595
    350 400 555 490 448   44 16-Φ34     580 650
    400 420 620 550 505   48 16-Φ34     650 730
    450 502 670 600 555   50 20-Φ34     710 790
    500 533 730 660 610   52 20-Φ41     760 840
    600 800 845 770 718   56 20-Φ41     870 960
    700 900 960 875 815   60 24-Φ48     990 1080
    800 1000 1085 990 930   64 24-Φ48     935 1125

    主要连接尺寸4.0 MPa

    公称压力 PN 公称通径 DN 尺寸[mm]
    L D D1 D2 D6 b Z-Φd Ws Hs Hw Hd
    4.0 Mpa 50 124 165 125 100 88 20 4-Φ18 250 180 275 325
    65 145 185 145 120 110 22 8-Φ18 300 200 290 345
    80 165 200 160 135 121 22 8-Φ18 320 220 315 375
    100 194 235 190 160 150 24 8-Φ23 400 260 350 405
    125 210 270 220 188 176 28 8-Φ25 500 290 370 420
    150 229 300 250 218 204 30 8-Φ25 800 310 390 455
    200 245 375 320 282 260 38 12-Φ30 1000 350 435 495
    250 297 450 385 345 313 42 12-Φ34 1200 390 510 575
    300 338 515 450 408 364 46 16-Φ34     555 620
    350 400 580 510 465 422 52 16-Φ34     605 675
    400 420 660 585 535 474 58 16-Φ41     675 755
    450 502 685 610 560 524 60 20-Φ41     735 815
    500 533 755 670 612 576 62 20-Φ48     785 870



    声明:【PQ340F,PQ340Y,PQ340H上装式偏心半球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PQ340F,PQ340Y,PQ340H上装式偏心半球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
