Q41F46衬四氟球阀

您的位置:阀门 - 球阀 - Q41F46衬四氟球阀 更新时间:2024-03-27 09:03:39
Q41F46衬四氟球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q41F46衬四氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀具有极高...

    • 产品描述
    • 在线询价
    • 技术咨询

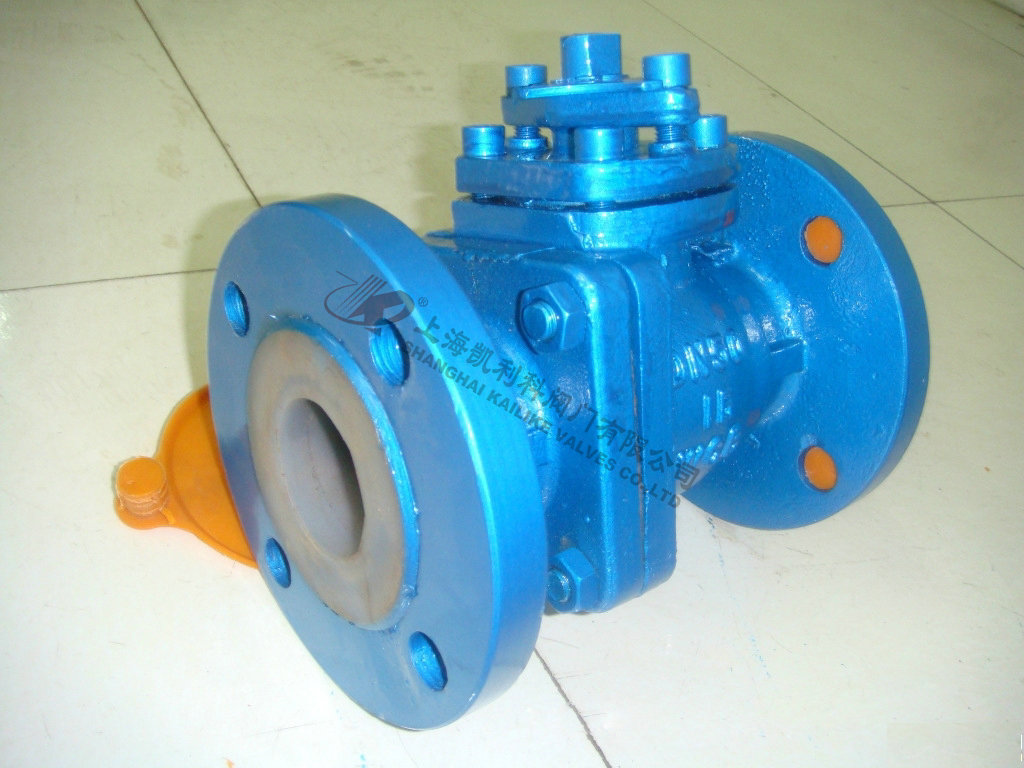

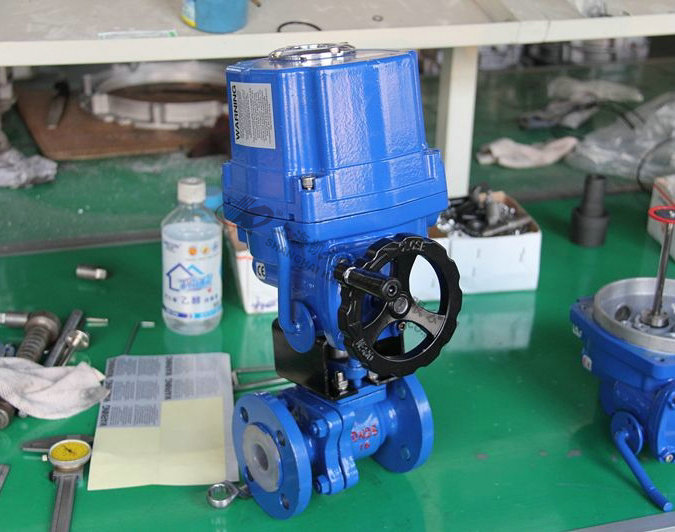

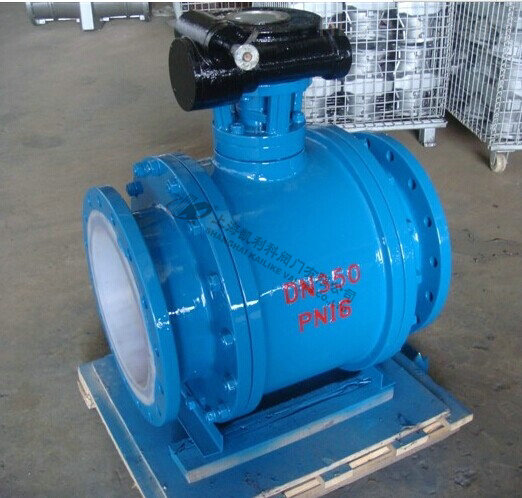

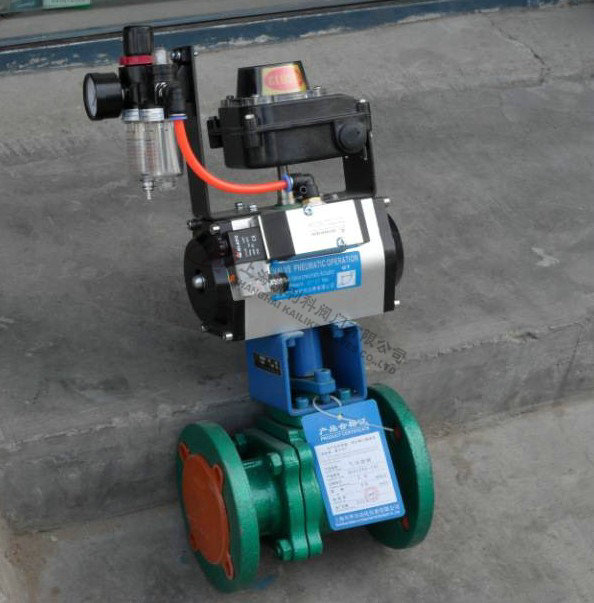

    Q41F46衬四氟球阀Q41F46衬四氟球阀

    Q41F46衬四氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀具有极高的化学稳定性可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。

    产品名称: 衬四氟球阀 产品型号: Q41F46
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~6.4Mpa 连接方式: 法兰、内螺纹
    适用温度: ≤450ºC 驱动方式: 手动、气动、电动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、导热油、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q41F46衬四氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

    基本型号

    手动 Q41F3 蜗轮 Q341F3
    Q41F46 Q341F46
    气动 Q641F3 电动 Q941F3
    Q641F46 Q941F46

    技术规范

    设计标准 GB12237
    结构长度 GB12221
    法兰标准 JB/T79-94
    GB9113.1-26
    检验试验 JB/T9092-99
    驱动方式 手动、电动、气动、蜗轮

    主要零部件材料表

    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
    Z C P8 R8 R3 R3
    1 阀体/阀盖 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    2 球体/阀杆 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
    4 填料/压盖 PTFE(F4) A351-CF3 A351-CF3
    5 填料 A216-WCB A351-CF8 A351-CF8
    6 支架 A193-B7 A194-8 A193-B8M
    7 紧固螺栓 A193-B7 A193-B8M A194-8
    8 螺母 A194-2H A194-8 A194-8
    9 操作手柄 A216-WCB A216-WCB A216-WCB

    外形结构图



    1.0MPa主要外形和连接尺寸

    公称通经 L D D1 D2 f b Z-φd
    DN(mm) NPS(inch) PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-φ14
    20 3/4 140 105 75 55 2 16 4-φ14
    25 1 150 115 85 65 2 16 4-φ14
    32 5/4 165 135 100 78 2 18 4-φ18
    40 3/2 180 145 110 85 3 18 4-φ18
    50 2 200 160 125 100 3 20 4-φ18
    65 5/2 220 180 145 120 3 20 4-φ18
    80 3 250 195 160 135 3 22 4-φ18
    100 4 280 215 180 155 3 22 8-φ18
    125 5 320 245 210 185 3 24 8-φ18
    150 6 360 280 240 210 3 24 8-φ23
    200 8 457 335 295 265 3 26 8-φ23
    250 10 533 390 350 320 3 28 12-φ23

    1.6MPa主要外形和连接尺寸

    公称通经 L D D1 D2 f b Z-φd
    DN(mm) NPS(inch) PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-φ14
    20 3/4 130 105 75 55 2 16 4-φ14
    25 1 140 115 85 65 2 16 4-φ14
    32 5/4 165 135 100 78 2 18 4-φ18
    40 3/2 165 145 110 85 3 18 4-φ18
    50 2 203 160 125 100 3 20 4-φ18
    65 5/2 222 180 145 120 3 20 4-φ18
    80 3 241 195 160 135 3 22 8-φ18
    100 4 305 215 180 155 3 24 8-φ18
    125 5 356 245 210 185 3 26 8-φ18
    150 6 394 280 240 210 3 28 8-φ23
    200 8 457 335 295 265 3 30 12-φ23


    声明:【Q41F46衬四氟球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q41F46衬四氟球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
