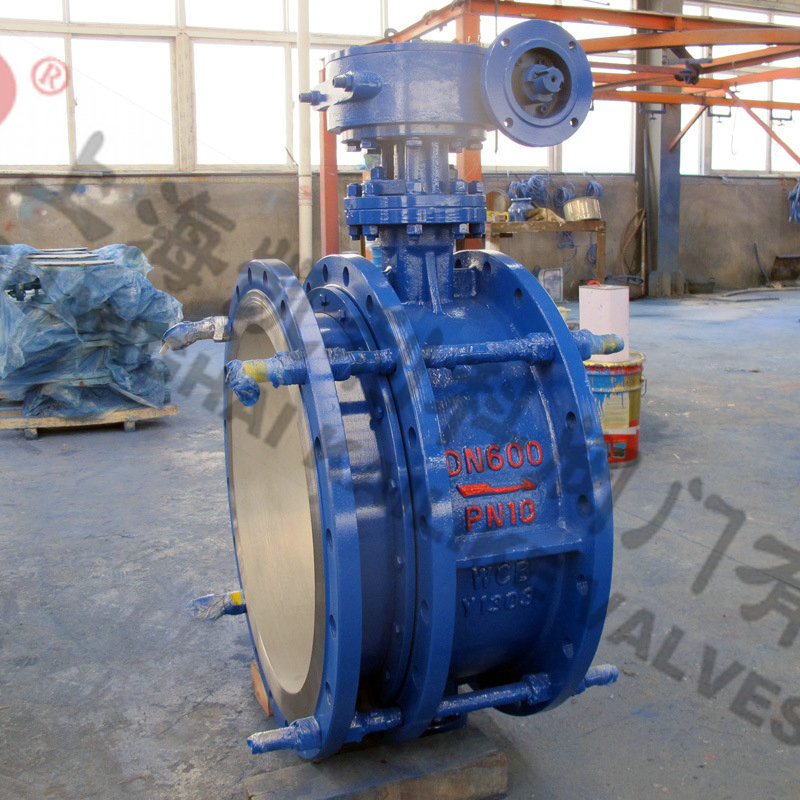

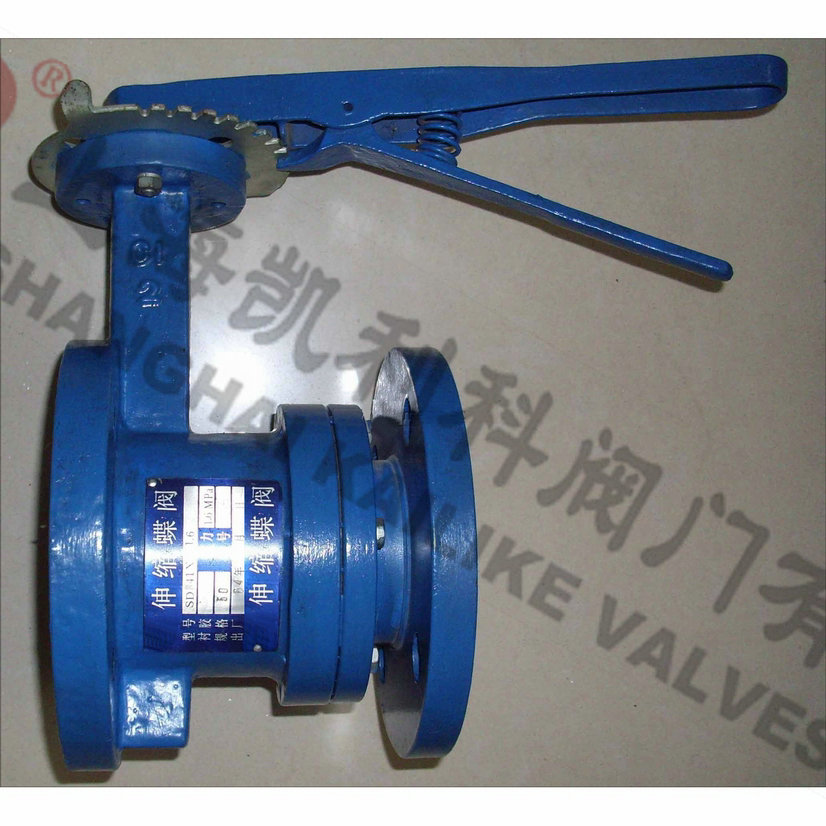

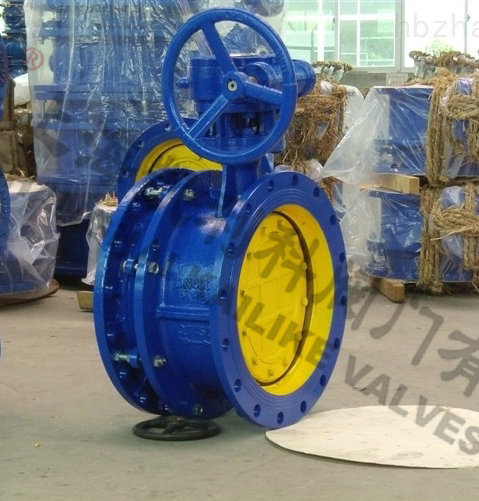

SD41X、SD43H手动法兰式伸缩蝶阀

SD41X、SD43H手动法兰式伸缩蝶阀



产品名称: 手动法兰式伸缩蝶阀 产品型号: SD41X/SD43H
公称通径: DN40~DN1200 阀座密封: 橡胶密封或金属硬密封
公称压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰式
适用温度: -30ºC~+425ºC 驱动方式: 手动、蜗轮、电动、气动、液动
阀体材质: 铸铁、球墨铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
适用介质: 空气、水、蒸气、煤气、油品等 生产厂家: 上海剑阀阀门有限公司

产品说明

SD41X/SD43H手动法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

产品特点

1、结构独特,设计灵活,重量轻,省力,启闭迅速。
2、手动伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
3、密封部位可调节更换,密封性能可靠。

性能参数

工作压力(MPa) 0.6 1.0、1.6、2.5
适用温度(℃) 橡胶密封≤80℃ 适用温度(℃) 金属硬密封≤425℃
适用介质 水、污水、油品、空气等 适用介质 水、蒸汽、污水、油品、空气等
材料 阀体 灰铸铁 铸钢、不锈钢 球墨铸铁
蝶板 球墨铸铁(表面处理) 球墨铸铁、不锈钢 球墨铸铁
阀杆 2Cr13 不锈钢、碳素钢 铬不锈钢

技术参数

公称通径 DN(mm) 50~2200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃~425℃
适用介质 空气、水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

外形结构图

主要外形尺寸

公称通径 外形尺寸(参考值) 法兰尺寸和螺栓尺寸(标准值)
H H1 设计最大长度L 设计最小长度L 设计藏毒L L2 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 325 240 163 138 151 265 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/2 340 250 188 152 170 265 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 355 255 192 162 177 320 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 400 275 215 175 205 320 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 435 300 230 185 215 340 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18
150 6 455 310 240 196 225 390 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22

外形结构图

主要外形尺寸

DN L L1 max A B E F J M Do
50 160 172 83 120 90 205 83 115 200
65 160 172 89 145 90 205 83 115 200
80 180 195 98 158 90 205 83 115 200
100 195 215 110 170 90 205 83 115 200
125 205 225 123 182 90 205 83 115 200
150 205 225 140 210 90 205 83 115 200
200 218 238 170 238 90 205 83 115 200
250 233 258 195 270 90 205 83 134 250
300 248 268 222 300 90 205 83 134 250
350 278 303 252 330 120 265 141 159 250
400 298 323 285 368 120 265 141 159 250
450 311 336 310 402 185 250 115 163 250
500 330 355 337 438 185 250 115 163 315
600 350 375 393 490 245 400 145 185 315
700 364 395 450 558 245 400 145 185 315
800 415 445 515 625 310 460 191 220 315
900 435 475 560 685 310 460 191 220 400
1000 510 550 610 750 410 55 270 255 400
1200 590 630 825 880 410 55 270 255 400
1400 590 630 840 987 520 640 351 320 400
1600 626 660 960 1158 520 785 440 335 630
1800 670 710 1060 1258 520 640 351 320 400
2000 680 720 1165 1365 520 640 351 320 400
2200 700 740 1325 1470 520 640 351 320 400

安装注意事项

1、安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。
2、出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。
4、可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。
