切断阀工作原理（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-31 10:03:40
切断阀(Cut-off Valve）是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成。接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。

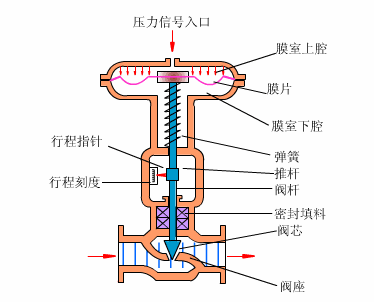

气动切断阀工作原理（图）
 |
1、气动切断阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种。
2、采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30%，重量可减轻约30%。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
5、平衡型阀内件，提高了切断阀的许用压差。
6、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
7、活塞式执行机构，操作力大，使用压差大。
8、气动切断阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长。
|
气动切断阀结构原理
气动切断阀工作的可靠性，在很大程度上取决于正确选择其结构和完全能适合其工作条件的材料，并取决于运行条件。如切断阀只能在两种状态下工作，全开或全关。当阀瓣在阀座内处于中间位置时，由于压降大而产生大的流速，这就形成汽蚀的条件，引起侵蚀，破坏阀瓣和阀座的密封面，结果丧失了关闭件的密封性，在渗漏介质对金属的作用下，初始时的小漏很快会变成大漏。
1、气动切断阀主要由气动薄膜执行器、单座、双座阀体、弹簧、活塞组成。
2、切断阀的用途很广，可用于切断煤气、助燃空气、冷风及烟气。
3、角行程阀比直行程阀（如单座阀、套筒阀、闸阀、球阀、截止阀等）结构更简单、密封效果更可靠、更具有优越性。
4、软密封阀密封效果最佳，但在管道安装、系统的清洗中都有可能留下或多或少不干净的杂物（如焊渣、铁屑等），它们流经调节阀时，容易把软密封阀座或阀芯划伤，使泄漏量增加，密封可靠性差。
5、硬密封再堆焊耐磨合金是切断阀的最佳选择。这种方式在考虑密封性的同时也考虑了使用寿命和可靠性，虽然出厂指标只有10-4～10-5，达不到软密封零泄漏的效果，但足以满足严密切断的要求，而且它经久耐用。
6、由于阀芯与阀座采用软密封型式，故本产品具有严格的切断作用，并有结构简单，体积小，使用可靠，维修方便和防爆优点。

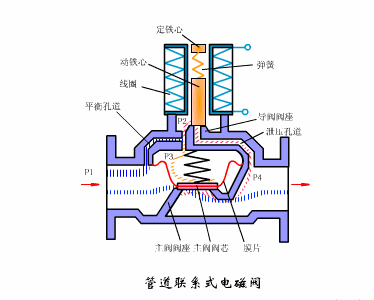

电磁切断阀工作原理（图）
 |
1、电磁切断阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边。
2、通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门切断。
3、当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
|
电磁切断阀结构原理
电磁切断阀是可燃气体管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。
1、当电磁切断阀线圈得电时，电磁阀打开，此时磁性开关输入源与输出开触点接触，输入源与输出关触点断开，线圈保持通电电磁阀处于开启状态；当电磁阀线圈失电时，电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出关触点断开。
2、当电磁切断阀线圈得电后，手动拉开电磁阀，电磁阀打开，（电磁阀线圈功耗20W，可长期通电），阀保持长期通电状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开，停电或失电时电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出开触点断开。
3、电磁切断阀需要打开时，不通电，手动拉开，阀即保持打开状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开；当需要关闭阀门时，电磁阀通电后迅速关闭，（此阀线圈不能长期通电，通电时间最好10秒内），此时磁性开关输入源与输出关触点接通，输入源与输出。
