电磁阀是流体控制系统比较常见的一种阀门，属于自动化基础元件，网上很多写电磁阀的工作原理多半都是参差不齐，技术含量比较低，头不接尾，这里一段，那里又来一段，牛头不对马嘴，让笔者大跌眼镜，今天我们上海凯利科阀门有限公司以6位专业的电磁阀技术人员合力创出《电磁阀的工作原理》并合理的归纳总结起来，让读者真正的能够正确的去理解电磁阀工作原理一文。

前言：在了解电磁阀工作原理之前，您必须先了解电磁阀的种类，不同种类的电磁阀，它的工作原理大不相同，从而演变出上百上千种电磁阀，电磁阀可以分以下几大类型。

1、直动式电磁阀
2、分步直动式电磁阀
3、先导式电磁阀
4、活塞式电磁阀
5、膜片式电磁阀
6、脉冲式电磁阀

根据以上的类型演变出以下近百种细分电磁阀



水用电磁阀	真空电磁阀	防腐电磁阀	黄铜电磁阀	除尘电磁阀
液用电磁阀	高压电磁阀	防腐电磁阀	铸铁电磁阀	LNG电磁阀
油用电磁阀	高温电磁阀	气动电磁阀	铸钢电磁阀	CNG电磁阀
蒸汽电磁阀	低温电磁阀	液压电磁阀	碳钢电磁阀	加气站电磁阀
空气电磁阀	防爆电磁阀	比例电磁阀	塑料电磁阀	液化气电磁阀
燃气电磁阀	防水电磁阀	进水电磁阀	不锈钢电磁阀	天然气电磁阀
氢气电磁阀	煤气电磁阀	氮气电磁阀	紧急电磁阀	聚四氟电磁阀

我们目前列出以上35种分常用电磁阀，后续还会陆续加入更多分类！

附带功能

1、手动复位 2、信号反馈 3、防爆标志

手动复位

电磁阀外加手动复位主要是考虑其工况上遇到突发状况，在失去电源的同时还可以用手动来操作，防止意外发生。

信号反馈

在没有其它工具可以准确判断这个电磁阀是否开启或者关闭的时候，这个时候安装信号反馈功能即可将开启或者关闭信号传送到中控系统中。

防爆标志

在一些易燃易爆的场合使用中需要给电磁线圈加装防爆装置，可分隔爆型、本安型等。

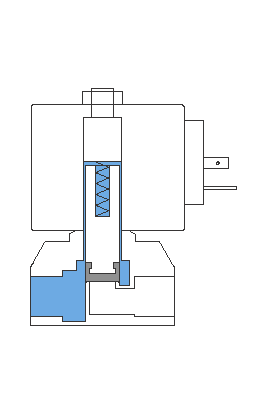

第一章 直动式电磁阀工作原理（图）

直动式电磁阀，通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

1）常闭型，通电时电磁线圈产生足够的电磁力把运动部件（由磁芯、阀杆、上下部的膜片/密封件构成）从阀座上提起，阀门开启；断电时弹簧力把运动部件压在阀座上，阀门关闭。
2）常开型，动作方向与常闭型相反。

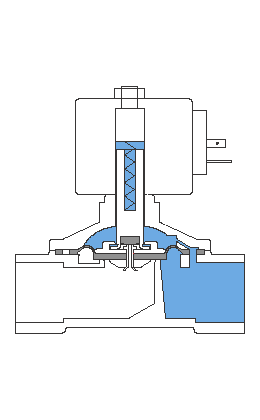

第二章 分步直动式电磁阀工作原理（图）

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压力上升，上腔压力下降，从而利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。分步直动式电磁阀作为工业过程自动化控制系统的执行元件，通电后能自动开启或关闭阀门，实现对管道中流体介质的通断控制，它广泛应用于冶金、石化、制药、食品、医疗、给排水、采暖空调、科研、节能产业等各个领域。其流通的介质有空气、燃气、水、油、防腐剂等流体，通常流体压力在0~0.6MPa范围内。该电磁阀主要由电磁线圈、阀体、阀盖、主阀芯、动铁芯、弹簧和卸压孔等部分组成。

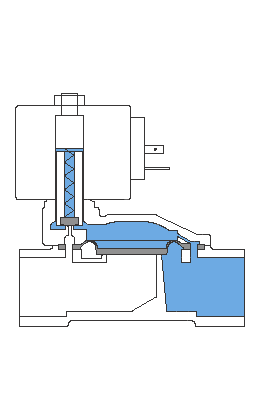

第三章 先导式电磁阀工作原理（图）

先导式电磁阀通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。先导式电磁阀是电磁阀中常用及常见的产品，一般是用于管道开关控制，有压力较的管道中，这类电磁阀门功耗小，发热小，线圈不易烧毁，可以长时间通电，而且节能，被各行业广泛使用，对于先导式电磁阀它可以实现更高更精确的控制效果，能够控制阀口的开关速度，对于需快速通断也有很好的效果，先导式电磁阀打开时需有先导压力，否则是无法完全打开的，在先导式电磁阀使用压力范围内，介质压力越大，就密封得越严。

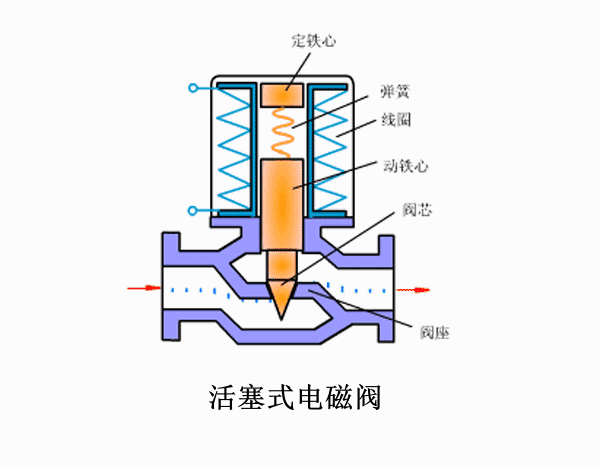

第四章 活塞式电磁阀工作原理（图）

活塞式电磁阀的线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧的作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差将主阀阀杯推起，主阀打开，介质流通。

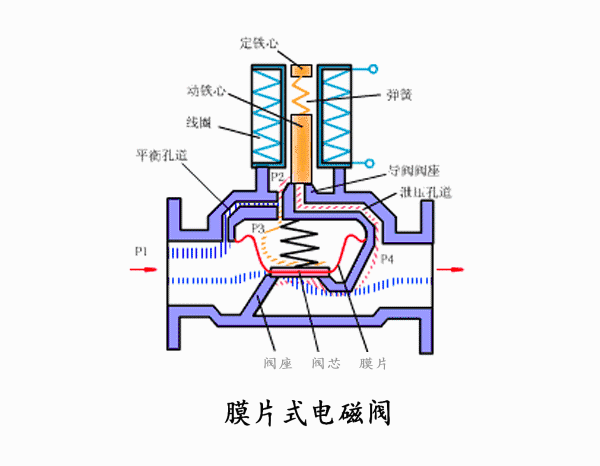

第五章 膜片式电磁阀工作原理（图）

当电磁阀电磁线圈通电时，线圈激磁回路形成磁场并产生磁力，活动铁芯受电磁力的吸引克服了自重与弹簧的阻力而上升。当工作压力小于0.05Mpa时，活动铁芯上移打开导阀直接拉动主阀口膜片，形成通路；当工作压力大于0.05Mpa时，通过首先打开导阀，使膜片上下腔产生压力差，膜片在差动力的作用下克服自重和阀芯弹簧而开启随即主阀口全开，断开电源时，导阀口在弹簧力的作用下关闭，阀芯膜片受向下的压力而关闭主阀口，阀口断流，电磁阀处于关闭状态（常开阀与此相反）。

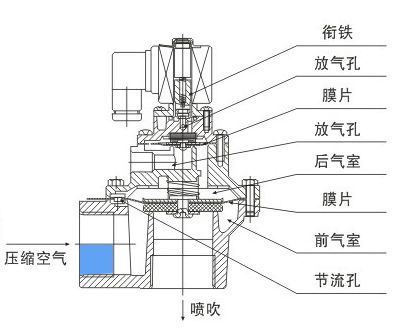

第六章 脉冲电磁阀工作原理（图）
