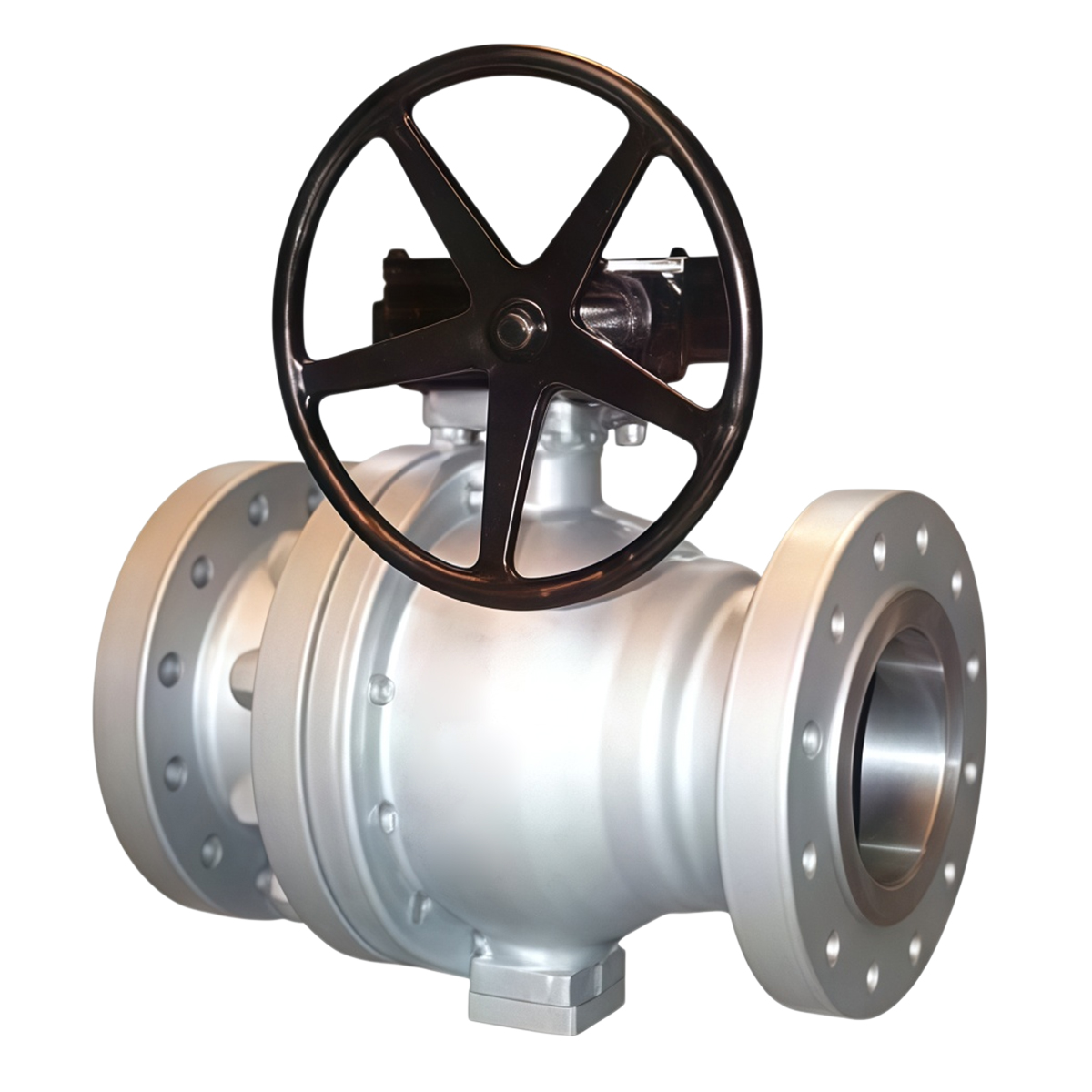

球阀属于回转式切断阀门，核心元件为带有贯通通孔的球形阀芯，通过阀杆带动阀芯做90°旋转，实现流体通路的开启、关闭，部分结构类型可实现流量调节。当球体通孔与管道轴线重合时阀门全开；球体无孔侧壁挡住流道时阀门关闭，可实现介质切断、介质流向分配、流量调节。

发展历史

球阀雏形最早诞生于19世纪，早期为简易金属球塞结构，密封性能差，仅能应用于低压工况，未能大规模推广。 20世纪40年代，聚四氟乙烯（PTFE）高分子密封材料问世，软密封球阀的密封难题被突破，球阀正式进入工业化应用阶段。 1950至1970年，金属硬密封球阀研发成功，突破温度、压力限制，可适配高温、高压工况，拓展在油气、化工领域使用。 1980年之后，全焊接管线球阀、V型调节球阀、多通球阀等衍生产品陆续实现量产。伴随工业自动化发展，气动球阀、电动球阀大量配套自控系统，球阀现已成为石油、化工、能源行业主流自控阀门。

执行标准

国内标准

GB/T 12224 钢制阀门 一般要求 GB/T 12221 金属阀门 结构长度 GB/T 21465 阀门术语 GB/T 12237 石油、天然气工业用螺柱连接阀盖的钢制球阀 GB/T 30818 石油和天然气工业用全焊接球阀 GB/T 26480 阀门的检验与试验

国际标准

API 6D 管线球阀 API 607 球阀防火测试规范 ASME B16.34 阀门压力-温度额定值 ISO 17292 石油天然气工业金属球阀标准

工作原理

球阀核心部件包含球体阀芯、阀座、阀杆、阀体、驱动机构。阀杆与球体阀芯刚性连接，手轮或执行器驱动阀杆旋转90°：

1. 全开状态：球体通孔轴线与管道通道对齐，介质直通，流阻极低；
2. 全关状态：球体实心侧壁压紧阀座，阻断介质流动；
3. V型球阀：阀芯带有V形切口，可在0~90°区间任意定位，实现连续流量调节。 密封原理：软密封球阀依靠弹性密封垫受压形变贴合球面；金属硬密封球阀依靠高精度研磨的金属密封面相互贴合实现密封。

产品特点

优点

1. 启闭快速，仅需90°旋转，操作简便；
2. 直通式流道，流体阻力小，压力损失低；
3. 密封性能优异，软密封结构可达到零泄漏；
4. 结构紧凑，体积小、自重轻，节省安装空间；
5. 支持双向密封，介质可双向流通；
6. 适配自动化改造，可配套气动、电动执行器，实现远程控制。

缺点

1. 软密封球阀受高分子材料限制，耐温上限低，高温环境密封件易老化损坏；
2. 大口径、高压硬密封球阀制造成本较高；
3. 介质含硬质固体颗粒时，容易划伤球体与阀座密封面，造成泄漏；
4. 常规浮动球球阀在大口径高压工况下，球体受介质推力大，启闭力矩增大。

应用范围

适用于液体、气体、蒸汽等介质的通断切断作业；V型球阀可用于流量比例调节。驱动形式支持手动、气动、电动；产品类型包含浮动球球阀、固定球球阀、V型调节球阀、三通/四通球阀、全焊接管线球阀。

应用领域

石油天然气长输管线、炼油厂、化工、煤化工、火力发电厂、城市供热管网、水处理工程、食品医药、船舶造船、冶金行业、LNG低温工程、城市燃气输送、建筑给排水系统。

性能参数表

气动球阀专项参数

• 气源工作压力：0.4～0.7MPa
• 动作类型：双作用、单作用（弹簧复位，故障安全型）
• 外壳防护等级：IP65
• 防爆等级：Ex d II BT4 / Ex d II CT6（防爆款）
• 可选附件：电磁阀、阀位限位开关、阀门定位器（调节型）、空气过滤减压阀

电动球阀专项参数

• 供电电源：AC220V / AC380V / DC24V
• 防护等级：IP65、IP67
• 防爆等级：Ex d II BT4 / Ex d II CT6
• 控制信号：开关信号（开关型）；4-20mA模拟量（调节型）
• 反馈信号：阀位位置反馈
• 启闭时长：数秒至数十秒，随口径、执行器规格变化

产品总结

球阀是90°回转式阀门，依靠球形阀芯旋转完成管路通断，基础结构分为浮动球与固定球两类。软密封球阀适用于常温低压工况，可实现零泄漏；金属硬密封球阀可耐受高温高压、深冷LNG等严苛工况。球阀核心优势是启闭快、流阻小、双向密封，既可手动现场操作，也可搭载气动、电动执行机构实现远程自动化控制，V型球阀还可用于流量调节。选型时重点考量介质内固体颗粒含量、工况温度压力等级、密封材质以及驱动形式；含有硬质颗粒的介质，不推荐选用软密封球阀，避免密封面磨损造成介质泄漏。
